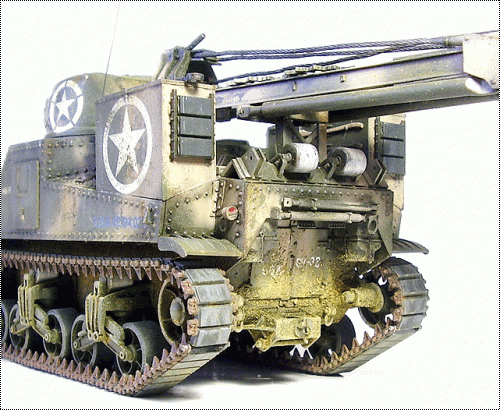

Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник

Здравствуйте, коллеги! Представляю результаты работы над моделью инженерной машины на базе танка М3 - M31 US Tank Recovery Vehicle.

 Кратко о прототипе. M31 US Tank Recovery Vehicle – это бронированная машина, разработанная для доставки поврежденных танков с поля боя для их ремонта за линией фронта. С базового танка М3 Lee было демонтировано основное орудие, а в башне установлен кран грузоподъемностью 30 тонн. Дополнительно на машину устанавливались ящики для оборудования и буксирные устройства. Для маскировки целевого предназначения машины устанавливался муляж основного орудия. Данная мера была необходима по причине того, что данная инженерная машина была важной целью для противника, так как именно возможность возвращать подбитые танки и ремонтировать их с возможностью их возвращения на поле боя сильно влияла на боеспособность американской армии.
Постройка модели велась на форуме Scalemodels.ruhttp://scalemodels.ru/modules/forum/viewtopic_t_72340.html
Сборка модели затруднений не вызвала, набор радует хорошей стыкуемостью. При сборке было произведено отступление от инструкции в виде неустановки муляжа пушки. Без нее, по моему мнению, данная инженерная машина выглядит лучше.
При окраске и применены акриловые краски Tamiya XF-62 OLIVE DRAB, XF-2 FLAT WHITE, XF-78 WOODEN DECK TAN, тонировка выполнена масляными красками Сонет и Ладога, а также пигментами ZIPmaket. Лаки – Mr.Hobby CLEAR, ZIPmaket.
Спасибо всем, кому эта стройка была интересна!
НечаевomeganorthfoxDmitriy_Dregval, спасибо за внимание к стройке!
Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник
Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник Takom 1/35 M31 US Tank Recovery Vehicle – американский помощник
С уважением, Marakar
P.S. Следующая статья будет посвящена модели строительной техники на гусеницах.

» Информация о статье
Просмотров: 652
Опубликовано:
omega в 16.01.2018 - 16:39
найти инфу по этой светотени.
Это какой-то хабар неведомого происхождения :???: Там размещались трос и инструменты
# #
Dmitriy_Dregval в 16.01.2018 - 17:27
Это штатный хабар на М-31 и тягаче М-33.
Размещение шанца на М-31 отличалось от стандартных Ли и Грантов...
Вот еще фотка, в правом нижнем углу вставка из руководства (видимо), у этой фигни есть даже свое название, но увы не прочитать...
#
На этом снимке видно крепление под этот неведомый девайс:
#
К слову в пластике эта деталь тоже есть, но грубая...
omega в 16.01.2018 - 17:53
Dmitriy_Dregval
Есть картинка лучшего качества - какие-то деревянные лесенки? :???:
#
Это .
К картинке есть подпись
M33 prime mover (artillery tractor)
Любопытно взглянуть на постройку модели
Dmitriy_Dregval в 16.01.2018 - 23:15
Не совсем - это упоры под гусянки. Вот товарищ подкинул две фотографии:
# #
Пытаюсь найти общий вид, интересует верхняя часть этой раскладушки. Она такая же "решетчатая была или сплошным листом (как таком изобразил)...
Marakar в 18.01.2018 - 15:17
Здравствуйте, коллеги!
Модель окрашена акриловой краской Tamiya цветом XF-62 OLIVE DRAB. Так как данный цвет достаточно насыщенный, то метод «прешейдинга» не применялся.
Следом выполнены локальные высветления поверхности модели более светлым оттенков основного цвета, полученным добавлением белого цвета XF-2 FLAT WHITE в основной.
# #
Предвосхищая возможные комментарии, следует отметить, что высветление произведено «с запасом», так как по опыту окраски предыдущих моделей дальнейшие слоя лака тонировка и «смывка» в своей совокупности слоев несколько затемняют исходный цвет.
Далее – нанесение песочных пятен камуфляжа.
С уважением, Marakar

Добавлено спустя 1 минуту 30 секунд:

Здравствуйте, коллеги!
Перед нанесением камуфляжа модель была покрыта глянцевым лаком Mr.Hobby CLEAR. И достаточно толстым слоем лаком для волос поверх глянцевого лака. :-)
Для песочного камуфляжа использовался цвет XF-78 WOODEN DECK TAN. Использование кисти и теплой воды после высыхания песочного цвета привело к следующему интересному, по моему мнению, состоянию модели.
# #
Также данные фото демонстрируют промежуточный этап окраски с декалями и еще одним слоем глянцевого лака перед началом тонировки.
И еще один момент, на который стоит обратить внимание: для того, чтобы дакали, расположенные поверх песочного камуфляжа с износом краски не выглядели совсем «новыми», к ним были добавлены «сколы», полученные кусочком губки и цветом XF-62 OLIVE DRAB.
С уважением, Marakar
Marakar в 20.01.2018 - 20:09
Здравствуйте, коллеги!
Перед тонировкой на модель были добавлены еще сколы - кусочек губки и цвет XF-68 NATO BROWN.
Первый этап тонировки заключался в нанесение дождевых потоков масляной краской «Сонет» цветом «Белила титановые».
Далее – промежуточные слой глянцевого лака и второй этап тонировки – потеки ржавого цвета масляной краской «Ладога» цветом «Сиена натуральная».
# #
В качестве растворителя для масляных красок использовался пинен – Разбавить №4 для художественно-живописных работ.
Методика нанесения потеков – добавление точки или горизонтальной линии масляной краски (для более широких потеков) в верхней части плоскости и их растушевка в направлении сверху-вниз широкой кистью, смоченной в пинене.
По модели останется только окраска гусениц, матовый лак, пигменты и окончательная сборка.
С уважением, Marakar
omega в 20.01.2018 - 20:35
Очень удачно. Но ещё раз намекну про глубокие тени - ни инструмента, ни пространства под гусеничными полками не видно
#
Marakar в 26.01.2018 - 14:15
Здравствуйте, коллеги!
Модель готова!
# # # # #
Гусеницы окрашены в цвет XF-68 NATO BROWN, «подушки» траков – в цвет XF-69 NATO BLACK, следы износа «подушек» - XF-54 DARK SEA GREY.
Матовый лак – ZIPmaket. Также использовались пигменты этого же производителя цветов «Серозем» и «Светлая глина».
Больше фотографий планируется в статье по итогам постройки модели.
Нечаев, omega, northfox, Dmitriy_Dregval, спасибо за внимание к работе и дельные советы по постройке модели и обработке фото.
С уважением, Marakar
omega в 26.01.2018 - 16:38
Поздравляю с завершением проекта. Весьма и весьма удачно. Ждём статью.
С уважением - Олег.
Marakar в 26.01.2018 - 17:20
omega, спасибо!
С уважением, Marakar
