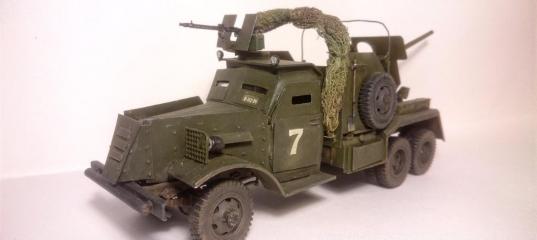

1/35 ЗиС 151/Ф-22 Белорусский Партизан

Доброго всем времени суток! Представляю вашему вниманию мой проект гантрака на базе ЗиС 151. Масштаб 1/35.

Модель:

Долгое время в шкафу пылилась БМ-13 от Звезды, собранная еще в далеком детстве. Ну вы понимаете, что это значит) Наверно у всех (или у многих) были такие модели в детстве, которые были коряво собраны, заляпаны клеем, с поломанными деталями и тд... В общем больно смотреть. Но будучи ребенком было интересно все таки). Так вот, мозолила она глаза, и решился я вдохнуть в нее новую жизнь - переделать ее в гантрак. Хотелось поставить на нее зенитку и пулемет, но в магазинах как назло ничего подобного не нашлось. Тогда подумал запилить пак-40 на нее, было бы еще интереснее, чем с зениткой. Пака тоже не было, пришлось брать что было - Ф-22. В принципе тоже норм) Модель является абсолютным вымыслом, т.к. предполагается, что агрегат используется в боях, хотя 151й был выпущен уже после войны.

Сборка:

  • Модель была полностью разобрана, отнаждачена. (Жаль, не сфоткал то, в каком она была состоянии - хлам)
  • После этого был приобретен наборчик с орудием Ф-22 от ICM. Пушка была собрана и установлена вместо реактивной установки на специальную самодельную платформу
  • Листы брони из листового полистирола были установлены на кабину. При этом были учтены щели для циркуляции воздуха под капотом. За идею бронирования кабины спасибо статье на каропка ру
  • Был усилен бампер и установлена защита нижней части двигателя и переднего моста.
  • В крыше кабины был сделан люк. На фото он может показаться мелковатым, но на самом деле он сделан под размер люка на танке. На этот люк была установлена самодельная турель с пулеметом MG 42, который пришел с AliExpress)
  • На крышу установлено дополнительное освещение из фар от остатков грузовика в 72 маштабе)
  • Бензобаки обшиты броней.
  • В кузове был собран каркас, на котором находятся листы брони - данная конструкция образует собой некое подобие рубки для экипажа. По бокам рубки располагается часть боекомплекта. Были поставлены дуги для тента. Запаска была перенесена на внешнюю сторону рубки.
  • Из раскрашенного бинта и клея ПВА сделана скатка масксети.
  • Остекление фар было сделано из прозрачного пластика и фольги.
  • Было починено/заменено много деталей, выполнено много полезных мелочей.

1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан

Окраска:

Сначала прошелся грунтовкой из балончика от тамии, после - акрилы от звезды. Красил кистью. Опять таки - вариант бюджетной сборки). А, еще добавил пыльных пигментов от тамии - очень оживляет модель.

Сложности:

Все оси, на которые одеты колеса, были погнуты. Колеса парили над землей и смотрели в разные стороны. Положение удалось исправить с помощью фена и небольшого давления.
Куча деталей ходовой были поломаны. Приходилось шаманить.
Одну фару не удалось разобрать - старое стекло было просто не выковырять. Решил запилить как разбитую)
Во время покраски жестко залил стальным цветом уже готовую шасси. Бомбило адски)

В общем, было нелегко, но интересно. Недаром говорят, что самоделы собирать отнюдь непросто. Зато получился уникальный аппарат)

Фото:


1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан
1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан 1/35 ЗиС 151/Ф-22 Белорусский Партизан
1/35 ЗиС 151/Ф-22 Белорусский Партизан



Эйероплан в 25.01.2018 - 20:03
Тема: 1/35 ЗиС 151/Ф-22 Белорусский Партизан(#11767) - обсуждение

Скажи мне, Томми. Когда ты выходишь из автомобиля, твой пистолет не бьёт тебя по яйцам?
omega в 26.01.2018 - 00:05
Белорусские партизаны интересуются - каким боком связан с ними этот монстр? :mrgreen:
gleb-s в 26.01.2018 - 13:07
Белорусские партизаны интересуются - каким боком связан с ними этот монстр? :mrgreen:

По легенде был собран партизанскими умельцами) Ну а что, я же художник, я так вижу)
omega в 26.01.2018 - 13:39
По легенде был собран партизанскими умельцами)
pirovskikh в 26.01.2018 - 14:14
Тема: 1/35 ЗиС 151/Ф-22 Белорусский Партизан
1. Мг-42. С креплением не понял, с такой "вилкой", как у Вас, невозможно будет поменять ствол
http://ww2.kulichki.net/w/img/ger/mg42shema.jpg
Вот типовое крепление МГ-42:
https://www.bnamodelworld.com/military-vehicles-tanks-detail-up-parts-k59-k59-c-010?z enid=af653db8b5b6ed4bdb1715f64f7cb73c
http://www.militarymodelling.com/sites/1/images/article_images/K59C011_007.jpg
http://marketingpluspr.ru/picture4.png?i=78487&k=foto-mg-42
Окно лентоприемника с другой стороны щита от пулеметчика, а коробка ( не штатная) с лентой с внутренней.
2. Кабель к фарам на крыше где спрятан?
3. Снаряд вверх не достать - упрется в РЖ http://scalemodels.ru/modules/myarticles/img_11767_1515859162_DSC_0708.jpg.html
4. Функция накладок под смотровыми щелями непонятна. На откидные не похожи,ни намека на петли и их крепления, никакого крепления в поднятом положении.

А почему белорусский партизан?
Anatoly в 26.01.2018 - 17:21
Тема: 1/35 ЗиС 151/Ф-22 Белорусский Партизан
Прототип построили белоруссиш партизанен, которые до сих пор поезда под откос пускают ;-)
omega в 26.01.2018 - 18:34
Прототип построили белоруссиш партизанен
Он по времени больше походит на творение конструкторов Хаганы в 1948 :wink: :grin:
#
Zaets54 в 26.01.2018 - 23:12
Интересный агрегат. Про Luftwaffe-46 и Tokio-46 знал. Оказывается, есть Partizanen-??.
Листы накладной брони понравились. Убедительно.
gleb-s в 02.02.2018 - 12:33
Тема: Re: 1/35 ЗиС 151/Ф-22 Белорусский Партизан
1. ....

Хм, очевидно, косяки. В следующий раз буду внимательнее к деталям!
Вилку поправлю, провода тоже добавлю.
По поводу накладок на лобовом листе - это просто услиение брони на месте водителя и пассажира. Возможно стоило на них сделать клепки или швы.
А по поводу снарядов - думал об этом, да) ноо вроде бы должны норм доставаться, если начинать с крайнего
Спасибо за отзыв!

Добавлено спустя 1 минуту 8 секунд:

Всем спасибо за отзывы! Продолжаю учиться..)
Pavel_P в 02.02.2018 - 15:49
Тема: 1/35 ЗиС 151/Ф-22 Белорусский Партизан
Забавный плод фантазии, понравилось.
