Тополь-М, 1:35, самодельная

Здравствуйте!

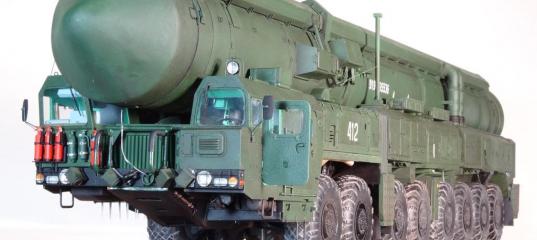

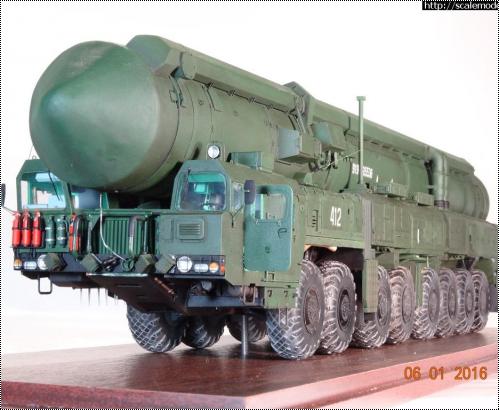

Представляю модель пусковой установки «Тополь-М» в масштабе 1:35.


Вообще, существует три модификации Тополей.


Тополь-М, 1:35, самодельная

Тополь-М, 1:35, самодельная
Первая – агрегат 15У128.1 на семиосном шасси МАЗ-7912 – переходный вариант от ракетного комплекса «Пионер» (комплекс с ракетами средней дальности, снят с вооружения в 80-е годы по договору об ограничении стратегических вооружений, пусковая установка шестиосная). Кабина водителя одноместная, АГК (автоматический гирокомпас) расположен перед кабиной командира, с правой стороны находится бункер оператора. В войсках называли «Тополь с точкой» из-за индекса «.1» в названии.
Вторая модификация – непосредственно «Тополь». Агрегат 15У168 на семиосном шасси МАЗ-7917. Внешние отличия: кабина водителя двухместная, туда «переехал» оператор со своей аппаратурой; АГК находится позади кабины командира. В целом длина шасси увеличилась за счет кабины водителя. ТПК (транспортно-пусковой контейнер) тот же.
Третья модификация – «Тополь-М». Агрегат 15У175 на восьмиосном шасси МАЗ-79221. Опорные плиты домкратов прямоугольной формы. АГК из круглой «бочки» стал прямоугольным и скрыт за панелью позади кабины командира. Есть существенные отличия в бункерах.

Есть еще более современный «Ярс», но там различия только в ракете. Внешних отличий от «Тополя-М» нет.
Представленная модель полностью самодельная. Использовал листовой пластик «Evergreen» различной толщины, фольгу, проволоку и т.п. Фары - Эльф, фототравление - сетки. Колеса отливал из эпоксидки в форму из силикона. Колесо склеено из двух половинок плюс ступица. Две половинки, т.к в домашних условиях, в связи с отсутствием вакуумного насоса, только таким способом удалось свести к минимуму пузырьки воздуха в отливках. Окрашено - акрил Тамия.

Главный вопрос, который интересует всех – откуда информация? Отвечаю. До 2004 года служил на «Тополе с точкой» (15У128.1). В течение последних 5 лет до увольнения делал модель. Размеры снимал с агрегата, стоящего на боевом дежурстве. Облазил всю пусковую установку с линейкой и рулеткой вдоль и поперек. Чертежей, как таковых, нет. Есть эскизы по отдельным элементам, приборам, агрегатам. «Тополь-М» делал по фотографиям в Интернете, которых сейчас великое множество отличного качества. Зная какие-то базовые размеры «старого» агрегата (размеры бункеров, элементы подвески, общие габариты и т.д.) и имея фотографии «нового», так вот и сделал эту модель.

Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная
Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная
Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная
Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная
Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная
Тополь-М, 1:35, самодельная

Тополь-М, 1:35, самодельная Тополь-М, 1:35, самодельная
