Самодел 1/35 М62 на шасси МЗКТ-7919

Приветствую, уважаемые коллеги по несча... простите, по увлечению. Выношу на ваш суд своё очередное творение - весьма странную штуковину, гибрид тепловоза с грузовиком. Машина была построена в 2003 году. Кузов с силовой установкой от тепловоза М62-1727, шасси МЗКТ-7919 (в некоторых источниках указывается МАЗ-547) с расширенной колеей. Привод колес индивидуальный – асинхронный электродвигатель размещен в ступице каждого колеса.

  Цитата:

Применена система автоматизированного управления (САУ), имеющая три контура, которые обеспечивают несколько алгоритмов управления раздачей мощности по колесам. Применено всеколесное рулевое управление (ВРУ) с возможностью изменения положения полюса поворота, что обеспечивает высокую маневренность, движение "крабом". Макетный образец предназначен для экспериментальных исследований возможности и эффективности применения на тяжелых полноприводных транспортных средствах высокой проходимости электротрансмиссии с различными алгоритмами САУ.

Также есть версия, что его хотели использовать в качестве мобильной электростанции. Поехал ли этот аппарат своим ходом, выяснить мне не удалось, но что он был построен - это факт. Несколько фотографий из сети, как в процессе постройки, так и уже заброшенной машины:
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Теперь о модели. Боковины кузова и внутренние перегородки - сендвич из плотной бумаги и прозрачного ПЭТ толщиной 0,5 мм в середине (таким образом, ПЭТ выполняет функции остекления и силового элемента одновременно). Крыша - ПВХ толщиной 3 мм для основы и 1 мм для обшивки (отходы рекламного производства), наиболее сложные места в передней и задней частях крыши вылеплены из эпоксилина. Многочисленные решетки и жалюзи изготовлены из тонкого пластика, ящики по бокам кузова из старых дисконтных карт.
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Двигатель из дисконтных карт и обрезков ПВХ, повторяющиеся элементы скопировал в смоле. В качестве корпуса генератора использова пузырёк из-под отвердителя, он на удивление неплохо ложится в чертежи :)
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Внутрянка из подручных материалов. Впервые попробовал делать светодиодную подсветку на модели. Проводку и резисторы упрятал под обшивку.
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Рама из ПВХ, подвеска из эпоксидной смолы по собственным мастер-моделям. Смоляные колёса - единственные несамодельные детали в этой модели.
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Внутренности кабины из любимого материала с несколько финским названием "чтоподрукупопало".
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Основание подставки из ПВХ толщиной 6 и 10 мм, рельеф сформирован строительной шпаклёвкой, трава - сантехнический лён. Внутри подставки спрятан аккумуляторный отсек, среди травы замаскирован выключатель.
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Грунтовалась модель грунтовкой Abro прямо из баллона, окрашивалась традиционно водным Аканом, пылилась пигментами ZIP market. Подробнее весь процесс постройки описан в ГБ по многоосным МАЗам

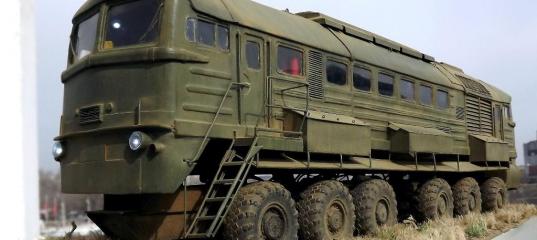

Фото готовой модели:
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919 Самодел 1/35 М62 на шасси МЗКТ-7919
