ICM 1/72 Автоцистерна АЦ-5,5-4320

Приветствую, уважаемые коллеги.

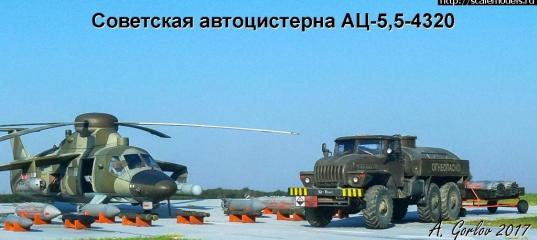

Вашему вниманию представляется модель автоцистерны АЦ-5,5-4320 на шасси автомобиля Урал-4320.

Модель собиралась в качестве дополнения к фотосессии авиации. Поэтому модель собиралась по быстрому с минимальным количеством доработок (визуально видимых).

История

 Автоцистерна АЦ-5,5-4320 предназначена для транспортирования и временного хранения горючего для наземной техники. Принята на вооружение в 1982 году.
Конструкция автоцистерны позволяет производить выдачу горючего в мелкую тару (бочки, канистры) и топливные баки машин. Технологическое оборудование автоцистерны смонтировано на шасси автомобиля Урал-4320. В состав технологического оборудования входят цистерна с оборудованием, насосная установка, трубопроводные коммуникации, пневмосистема, электрооборудование, контрольно-измерительные приборы и кабина управления. Кроме того, автоцистерна укомплектована индивидуальным ЗИП, двумя огнетушителями ОУ-5, устройством для отвода статического электричества и эксплуатационной документацией. Автоцистерна может выполнять следующие операции:
- заполнять свою цистерну горючим из резервуара;
- наполнять цистерну посторонним насосом;
- опорожнение цистерны своим насосом;
- опорожнение цистерны самотеком;
- откачку горючего из раздаточных рукавов.
Управление основными технологическими операциями и контроль параметров автоцистерны производятся из шкафа управления, установленного в задней части автоцистерны.

ТТХ

Вес, кг:
- без загрузки - 9000
- с загрузкой - 13700
Эксплуатационная емкость цистерны, л - 5500
Производительность раздаточной системы, л/мин - 500
Время заполнения цистерны своим насосом, мин - 18
Время слива горючего самотеком, мин - 15
Обслуживающий персонал, чел. – 1

Сборка:

- методом «хирургического вмешательства» решена проблема передней подвески;
- на переднем бампере спаяны подножки и защитный каркас;
- поручни на кабине - – проволока 0, 4 мм.;
- спаяна поручни и каркас под площадку на цистерне;
- замки капота – проволока 0,3 мм.;
- антискользящая поверхность на цистерне – выштамповка с фольги;
- кронштейн зеркал – проволока 0, 4 мм.;
- зеркала – фольга;
- катафоты, огни – цветные шпажки;
- ДЗК частично переработан – проволока 0, 4 мм., смола;
- передние фары – дополнения;
- колеса – дополнение;
- стеклоочистители – дополнение
- цепь заземления - дополнение

Покраска

По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец с базовым цветом, смывка, матовый лак, постшейдинг, матовый осветляющий лак, пигменты.

Дополнения

 Фары Elf, смоляные колеса от Balaton, стеклоочистители травление Hauler, цепь ZIPmaket. Вооружение PROP&JET, Звезда, Advanced Modeling.

Материалы

Проволока разного диаметра, доширакопластик, Тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, пигменты ZIPmaket, матовый лак «Ярославские краски».
Также огромная благодарность Корнееву Руслану «Carolinus» за предоставленную фототехнику.

«Карту выкинул, ЗШ одел», к разбору готов!


ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320 ICM 1/72 Автоцистерна АЦ-5,5-4320



» Информация о статье
Ляксей в 04.11.2017 - 18:09
Svarschik, а что Вы можете ответить по первому вопросу?
Svarschik в 04.11.2017 - 18:13
Svarschik, а что Вы можете ответить по первому вопросу?
Ответил, немного выше.

Добавлено спустя 1 минуту 6 секунд:

Хорошо получилось. Мне нравится. Смущает только маркировка опасного груза на цистерне. Зачем на аэродроме белый фосфор?
Наверное косяк. Но в маркировке не силен. Собиралась из каропки.
Ляксей в 04.11.2017 - 18:15
Svarschik, ясно... Но не надо сравнивать командирский УАЗ и АЦ, перевозящих опасный груз (в порожнем виде она ещё и взрывоопасна).
Svarschik в 04.11.2017 - 18:19
Svarschik, ясно... Но не надо сравнивать командирский УАЗ и АЦ, перевозящих опасный груз (в порожнем виде она ещё и взрывоопасна).

Этот вопрос наверное нужно задать специалистам с ОБАТО, кто принимает такие решения.
Моё дело проконтролировать зарядку борта и своевременно осуществить взлет.:smile:
Ляксей в 04.11.2017 - 18:22
Если останетесь живы после такой буксировки...
Svarschik в 04.11.2017 - 18:39
Если останетесь живы после такой буксировки...
Спасибо, Вашими молитвами... :grin:
Zaets54 в 04.11.2017 - 22:28
Интересная модель. Тонировка понравилась на такой крохе.

А что за футуристическая вертушка из "Звездных Войн" участвует в композиции?
Svarschik в 04.11.2017 - 23:37
Интересная модель. Тонировка понравилась на такой крохе.

А что за футуристическая вертушка из "Звездных Войн" участвует в композиции?
Спасибо.
За основу модели взят проект воздушной БМП МИ-42.
Описание и сама модель http://karopka.ru/community/user/8682/?MODEL=336816
Правша в 05.11.2017 - 01:21
Тема: ICM 1/72 Автоцистерна АЦ-5,5-4320
Все- таки в декали от ICM для этой модели- конкретный косяк,и момент этот уже обсуждался.Тем более,что правильная дека есть.
Вызывают большие вопросы стоп- сигналы.Такая светотехника характерна скорее для ранних машин,вроде Урал-375.Ладно,бог с ними...но " в жизни" эти стопаки имеют диаметр десять сантиметров,если мне не изменяет маразм.На модели эти детали немасштабны,и это сразу бросается в глаза.
Svarschik в 05.11.2017 - 01:47
Тема: Re: ICM 1/72 Автоцистерна АЦ-5,5-4320
Все- таки в декали от ICM для этой модели- конкретный косяк,и момент этот уже обсуждался.Тем более,что правильная дека есть.
Вызывают большие вопросы стоп- сигналы.Такая светотехника характерна скорее для ранних машин,вроде Урал-375.Ладно,бог с ними...но " в жизни" эти стопаки имеют диаметр десять сантиметров,если мне не изменяет маразм.На модели эти детали немасштабны,и это сразу бросается в глаза.
Да, теперь и самому заметно. :facepalm:
