Звезда 1/72 152-мм самоходная гаубица МСТА-С

Друзья, привет!
Новая моя модель в М1/72. На этот раз - САУ и тоже сделана для участия в ГБ «Микроброня 2».

Краткая информация

«Мста-С» разработана на Уральском заводе транспортного машиностроения. Главный конструктор САУ 9Ю. В. Томашов, 152-мм орудия 2А64 - Г. И. Сергеев. САУ 2С19 предназначена для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой броневой техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны. Может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боевой укладки, так и подающиеся с грунта. В 1989 году новая самоходная гаубица 2С19 «Мста-С» была принята на вооружение артиллерийских полков мотострелковых и танковых дивизий Советской армии ВС. Экипаж – 5 чел. Боевая масса – 42 т. Двигатель В-84А дизельный V-образный 12-ти цилиндровый 4-х тактный.(780 л.с.) Скорость по шоссе 60 км/ч. Запас хода 500 км. Установлен зенитный пулемет 12,7 мм НСВТ "Утес" (350 патр.)
Модель собрана полностью из коробки, за исключением некоторых изменений.
- просверлено отверстие в стволе зенитного пулемета
- все башенные поручни заменены на проволочные
- уменьшена толщина всех подножек
- добавлена антенна РС
Окраска, как обычно – эмали АКАН (6-й серии)
глянцевый лакFUTURE и матовый TAMIYA
Смывка MIG (тёмная), смывка для траков, «грязиинг» - пигменты MIG, тонировка «пудреницы» TAMIYA.

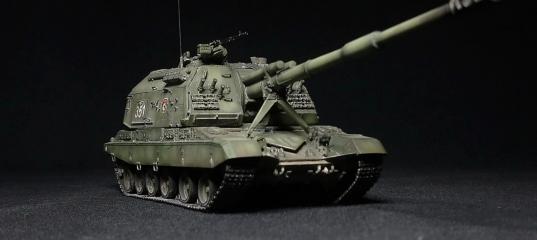

Представлена советская САУ МСТА-С (б/н 351) одного из гвардейских артполков ВС СА.
Приятного просмотра!

Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С
Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С
Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С
Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С Звезда 1/72 152-мм самоходная гаубица МСТА-С

» Информация о статье
Lean в 23.08.2022 - 09:35
Тема: Звезда 1/72 152-мм самоходная гаубица МСТА-С
Эх, хороша красотка!
Kent в 24.08.2022 - 10:47
Хороша! Смотрится классно! Себе такую пока не брал, мучаю терминатора, вообще с современной тяжелее работать чем с периодом ВОВ, имхо конечно... Тросы оставил пластиковые?
Спасибо, Сергей. Да, тросы пластиковые. Но немного привел их в чувство.... :smile:

Добавлено спустя 1 минуту 12 секунд:

Эх, хороша красотка!
Благодарю!
Сергей Чуканцов в 24.08.2022 - 13:34
Я меняю на самопальные, но иногда кажется, что слишком тонко получается.... Хотя вот на самоходе вроде нормально:

#
Kent в 24.08.2022 - 21:18
Я меняю на самопальные, но иногда кажется, что слишком тонко получается.... Хотя вот на самоходе вроде нормально:
Сергей, отлично смотрятся! Научи, как их делать? :smile:
Сергей Чуканцов в 24.08.2022 - 22:08
У судомоделистов подглядел. Сначала делаем приспособу: берем пару крышек от молочных бутылок (красного цвета), делаем в них по 7 отверстий: одно по центру, остальные на периферии через равные углы. Приспособа готова.
Теперь отмеряем 7 примерно одинаковых кусков проволоки. У меня тоненькая медная с какой-то катушки, что-то вроде 0.03-0.05 мм. Закрепляем куски проволоки на крышках (по 0.5-0.8 м), пропустив через отверстия. Я для этого использую кусочки зубочисток. Теперь закрепляем одну крышку, ну скажем в струбцинке, а ко второй прикручиваем молочную бутылку с небольшим кол-вом воды (для натяжения). А теперь "Носком правой ноги давим окурок!" Т.е. придаем бутылке вращательное движение. По достижении нужной консистенции троса прекращаем процесс и обрезам всё лишнее. Проушины ему достаются от пластикового, лучше немного высверлить и вклеить. Покраска по вкусу.
У судовиков таким способом из ниток троса вьют, правда на древнем манускрипте был изображен какой-то редуктор ( или просто шестерня, помнится между зубьями там нитки пропускали) и ручная дрель, но мне лень было таким заниматься, я упростил.
Количество дырок/проволок, диаметр проволок, материал - как ты понимаешь, можно менять для получения нужной толщины троса (в зависимости от требований масштаба).
Сколько-то брака, понятно, есть, но с одного захода на несколько моделей тросов хватает.
Возможно, для более крупных масштабов имеет смысл трос пролудить немного, но в 72-м в этом нет необходимости.
Lean в 25.08.2022 - 08:00
У судомоделистов подглядел. Сначала делаем приспособу: берем пару крышек от молочных бутылок (красного цвета), делаем в них по 7 отверстий: одно по центру, остальные на периферии через равные углы. Приспособа готова.
Теперь отмеряем 7 примерно одинаковых кусков проволоки. У меня тоненькая медная с какой-то катушки, что-то вроде 0.03-0.05 мм. Закрепляем куски проволоки на крышках (по 0.5-0.8 м), пропустив через отверстия. Я для этого использую кусочки зубочисток. Теперь закрепляем одну крышку, ну скажем в струбцинке, а ко второй прикручиваем молочную бутылку с небольшим кол-вом воды (для натяжения). А теперь "Носком правой ноги давим окурок!" Т.е. придаем бутылке вращательное движение. По достижении нужной консистенции троса прекращаем процесс и обрезам всё лишнее. Проушины ему достаются от пластикового, лучше немного высверлить и вклеить. Покраска по вкусу.
У судовиков таким способом из ниток троса вьют, правда на древнем манускрипте был изображен какой-то редуктор ( или просто шестерня, помнится между зубьями там нитки пропускали) и ручная дрель, но мне лень было таким заниматься, я упростил.
Количество дырок/проволок, диаметр проволок, материал - как ты понимаешь, можно менять для получения нужной толщины троса (в зависимости от требований масштаба).
Сколько-то брака, понятно, есть, но с одного захода на несколько моделей тросов хватает.
Возможно, для более крупных масштабов имеет смысл трос пролудить немного, но в 72-м в этом нет необходимости.

Какой интересный метод! Надо взять на вооружение. А я пробовал в ручную плести, как косички. Долго, муторно и криво получается.

Добавлено спустя 3 минуты 53 секунды:

Раньше ещё продавались толстые зелёного цвета поводки железные, в рыболовном магазине, на щуку. Потом стали только тонкие вольфрамовые. Вот с тех поводков тоже можно было что-то придумывать. Но по масштабу тяжело подбирать.
Сергей Чуканцов в 25.08.2022 - 08:06
Наилучший результат достигается применением технологий, наиболее близких к оригинальным, ну почти всегда... Посмотрите видосики, как тросы вьются...
Поводки на заре модельной юности пробовал - не то, форму им придать довольно сложно, надо отжигать. Да и по копийности не очень: шаг винтовой траектории жил слишком велик.
Don_Galax в 25.08.2022 - 09:30
Сергей, отлично смотрятся! Научи, как их делать? :smile:

Игорь, да не парьтесь Вы с тросами. Патчкорд от китайского Wi-Fi роутера. Почти всегда есть в современном доме. Если нет, купите самый дешевый, главное чтоб гибкий был (я про патчкорд, а не роутер )))). Обрезаете коннекторы, снимаете ПВХ оболочку. Получаете 8 проводов в цветном ПВХ. Срезаете эту разноцветную оболочку. Именно срезаете, а не стягиваете, т.к. при стягивании размотается повив. Получаете кучу тросов. Обжигаете для мягкости и подвиваете, зажав в патроне дрели, при необходимости. На современку и тяжелую технику ВОВ норм. Для мелочи типа Т-26 не пойдет, тут только вручную. Описанный Сергеем способ использовал, но потом наловчился это делать вручную, зажав концы проволочек в патроне ручной дрели и регулируя натяжения проволок пальцами. Но тут не описать, тут пробовать нужно.
Don_Galax в 25.08.2022 - 09:37
Тема: Звезда 1/72 152-мм самоходная гаубица МСТА-С
ЗЫ. После всех манипуляций с патчкордом на выходе получаем медный тросик толщиной 0,4мм или меньше, если китайца схалтурили с проводом. Но иногда это и к лучшему.
Kent в 25.08.2022 - 10:18
Сергея и других коллег благодарю за ликбез! :cool: Но видос все же посмотрю. :smile:
