Ресивер к JAS 1203

Уважаемые коллеги.
Решил поделиться опытом модернизации компрессора JAS 1203.
Долгое время пользовался EOL30S со встроенным ресивером на 9 литров, похоже привык к хорошему.

 Зимой на даче холодно, потому покрасочные работы откладывались на теплое время года.
Появилась возможность моделить на работе. Вот тут и пришлось сравнить работу двух компрессоров
В результате родилась конструкция дополнительного ресивера.

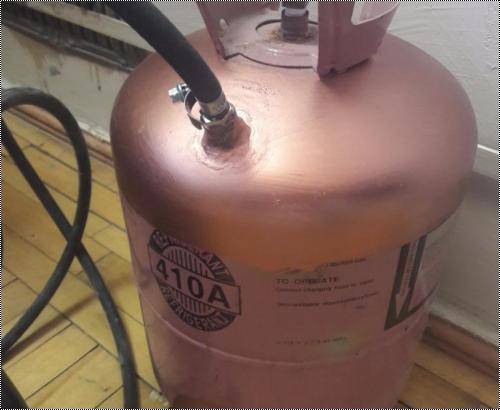

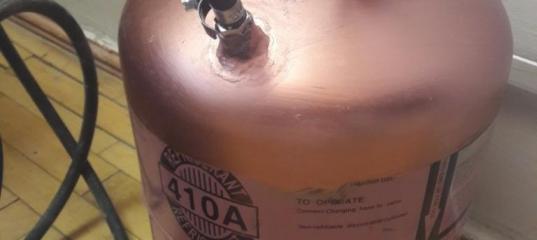

За основу взят 10-ти литровый бак из под хладона.
Газовой сваркой приварены два фитинга на 1/4"
Куплены фитинги - тройник, угол 90 и два ниппеля под шланги 1/4"
Газовый шланг Д6, кран и манометр от газокомпрессора подарили на работе.
Фитинги покупал в магазине торгующем автоэмалями и расходниками для краскопультов (на Южном порту).
Бюджет проекта составил 470 рублей.
Сборку делал на тангитовскую нить.
В общем дешево и сердито.
Результат: компрессор накачивает систему до 4 бар за 4,5 мин. При покраске, пульсации подачи практически нет.
Америк новых не открыл, надеюсь пригодиться кому.

Ресивер к JAS 1203 Ресивер к JAS 1203

» Информация о статье
Полесов в 02.11.2017 - 21:41
Тема: Ресивер к JAS 1203
Выглядит устрашающе . Одно время использовал такую бандуру , потом приспособил обычный алюминиевый сифон - разницы никакой , только место освободилось .
Aircraft2012 в 02.11.2017 - 21:44
Так чего доброго безобидное хобби превратится в терроризьм :mrgreen:
Solitas в 02.11.2017 - 23:28
Эти неудобства настолько мешают красить модели
Отключение по перегреву - очень. Не знаю как вы, но делать перекуры в работе я как-то не люблю.
1203 от TNT и то жутковато, когда он стоит рядом под давлением
А от пропановых баллонов вообще убегаете? :grin:
Вячеслав_Демченко в 02.11.2017 - 23:40
А от пропановых баллонов вообще убегаете? Сломя голову! :mrgreen:
Если серьёзно, то есть существенная разница между кустарщиной и изготовленными промышленно и сертифицированными сосудами под давлением, используемыми по назначению.
А греющийся компрессор очень сильно напрягает и меня. Но это повод задуматься о приобретении более серьёзной техники, а не заниматься рукоделием. Благо, выбор сейчас есть. Нет смысла жить в русле передачи "Это вы можете" в такой непростой и опасной теме.
Ещё раз - не вижу такой острой необходимости самодельничать с баллонами, что бы держать в доме такую опасную штуку, которая может повести себя совершенно непредсказуемо именно из-за дилетантского, а, значит, кустарного подхода. И не понимаю ажиотажа. Пока не увидел ни одного весомого довода в пользу этой самодеятельности.
аксакал в 03.11.2017 - 09:40
По поводу безопасности. На 1203 установлено реле давления, которое отключает компрессор на 4-х барах. На ресивере 1203 установлен предохранительный клапан на 6 бар. Однако замечу, что все меры безопасности предполагают наличие здравого смысла у пользователя.
Hephasto в 03.11.2017 - 10:32
Опасность этих сосудов под давлением несколько преувеличена :)
4...8 атмосфер - это не то давление, чтобы вызвать разрушение стального сосуда. Обычная пластиковая бутылка легко выдерживает 6 атмосфер (проверено - долгое время у меня служила ресивером 2х-литровая ПЭТ-бутылка). Даже если сломается - громко хлопнет, не более того. Разлета осколков, ударных волн и тому подобных спецэффектов не ожидается :)
VolshebNik в 04.11.2017 - 12:40
Hephasto
Именно так.
Не стоит преувеличивать опасность.. Его уж точно не порвёт. Тем более есть клапан аварийный.
Вобщем это не то, чего сторит так опасаться :)

У меня 2 раза рвало шланг на давлении около 4атм. Хлопок. И всё. Никаких последствий. Кроме как порваного шланга :) Рвался он там, где обмотки не было - не выдержал. Но то же самое могло произойти и на любом "китайце".
А баллон жив здоров и ни разу за 6 лет не подводил.
orky в 05.11.2017 - 10:48
Тема: Ресивер к JAS 1203
аксакал, компрессор включается реже или так же? При интенсивной покраске мой 1203 не успевает.
аксакал в 05.11.2017 - 11:53
Тема: Re: Ресивер к JAS 1203
аксакал, компрессор включается реже или так же? При интенсивной покраске мой 1203 не успевает.
Реже конечно, но работает дольше. Время работы не изменить, упрешься в производительность.
VolshebNik в 06.11.2017 - 11:56
упрешься в производительность.

У "китайцев" так есть, что чем больше уже накачено в рессивере, тем меньше производительность. После 2атм он начинает гудеть более гулко, иже тоном. И больше 4-х я редко накачивал.
А вот когда поставил мотор от холодильника, то был приятно удивлён - качает одинакого и на 2 атм, и на 7. :grin:
