Бюджетный компрессор с ресивером и регулятором давления
Классическая ситуация: подошел этап окраски модели — нужен компрессор, а денег на покупку полноценного компрессора оказывается недостаточно.
Решение — соберём компрессор сами!
Сумма выделенная на компрессор 2500р. Основные требования к компрессору:
Компрессор должен обеспечивать подачу воздуха с давлением необходимым для питания аэрографа (1–2атм).
Регулирование давления в диапазоне от нуля до 7атм.
Автоматическое поддержание давления на заданном уровне.
Питание компрессора от сети переменного тока 220В 50Гц.
Итоговая стоимость деталей не должна превысить 2500руб (на 12.04.2010).
Штуцер «елочка» под байонетную гайку (27,84р.) — 1шт.
Байонетная гайка 14 (20,00р.) — 1шт.
Уголок 90 MF 14 (63,00р.) — 1шт.
Уголок 90 FF 14 (86,00р.) — 2шт.
Уголок 90 ММ 14 (63,00р.) — 2шт.
Хомут крепления трубы ф110 мм (21,50р.) — 2шт.
Б/У источник питания (350,00р.) -1шт.
CH1–0459 Евровилка сет. на корпус (17,00р.) — 1шт.
. Резьбовая втулка 14 — 1шт.
ИТОГО 2 504,92р
Чертежи и детали корпуса приведены на рисунках ниже.

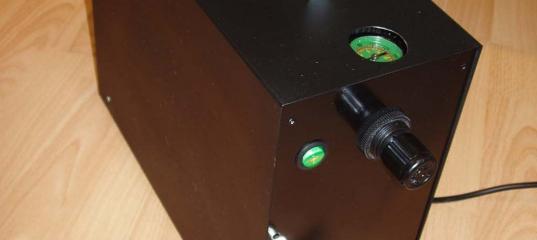

Последовательность сборки и конечный результат приведены ниже на рисунках.
Полученные основные характеристики компрессора:
Вес, 8.1 кг
Габаритные размеры сподключенным шнуром питания (ДхШхВ), 460Ч150Ч320 мм
Максимальное давление на выходе 6атм
iuganskв 19.04.2010 - 08:22 Тема: Бюджетный компрессор с ресивером и ре...(#2749) - обсуждение
Спасибо.
Но не очень то он бюджетный. Еще тыщу накинуть и готовый можно купить. И весит в двое меньше.
http://www.hobbyforyou.ru/catalog/761-25087.html
[url=http://www.postimage.org/image.php?v=PqCYhgS][/url]
Mihatozzzв 19.04.2010 - 09:57 Тема: Бюджетный компрессор с ресивером и регулятором давления скачал ваш мануал, на днях займусь изготовлением сего агрегата.
АААААААААГРОМНОООООЕ ЧЕЛОВЕЧЕСКОЕ Спасибо Автору!!!!
kochegarв 19.04.2010 - 10:35 А питание какое ? 12Вт ?
Чеширский_котв 19.04.2010 - 13:23 kochegar
Да нет же там в статье он описал установку блока питания .... только в отличие от моего компрессора использовал готовы а не переделал компьютерный
Добавлено спустя 8 минут 49 секунд:
Re: Бюджетный компрессор с ресивером и ре...(#2749) - обсуждение
Спасибо.
Но не очень то он бюджетный. Еще тыщу накинуть и готовый можно купить. И весит в двое меньше.
http://www.hobbyforyou.ru/catalog/761-25087.html
[url=http://www.postimage.org/image.php?v=PqCYhgS][/url]
То что вы предложили без ресивера что даст пульсации на выходе и без реле .... так что равноценный компрессор тому что собрано будет стоить 6-10 т.р. сам штудировал перед тем как строить.
Flaurosв 19.04.2010 - 13:34 Тема: Бюджетный компрессор с ресивером и регулятором давления Как у этого компрессора с громкостью? Ночью не покрасишь?)
kochegarв 19.04.2010 - 13:38 Ну вообще то ночь спать нужно ! А я уже 10 лет автомобильным крашу и без ресивера . Давления за глаза хватает!
Чеширский_котв 19.04.2010 - 13:54 Flauros
Да не спорю я бы ночью красить не стал из уважения к живущим рядом ..... да это по моему не сложно перенести покраску на светлое время суток..... Хотя я вот планировал заклеить шумоизоляцией внутренности корпуса своего компрессора да что то так и не собрался.
Компрессор который купил авто статьи шумит много меньше чем китайское # за 500 р которое покупают люди в машину, но все же на мой вкус недостаточно тихо чтобы включать ночью.
kochegarв 19.04.2010 - 14:12 А я из китайского мотор выкинул , планирую через втулку мотор от швейки поставить .
Чеширский_котв 19.04.2010 - 14:44 Если почитать обзоры автомобилистов то дело не в моторе а в поршне из пластика, коленвале и шатуне эта связка в дешевых компрессорах очень низкого качества отсюда и поломки.
kochegarв 19.04.2010 - 15:18 Жаль в своё время выбросил мотор Комета - 5-кубовку
То что вы предложили без ресивера что даст пульсации на выходе и без реле .... так что равноценный компрессор тому что собрано будет стоить 6-10 т.р. сам штудировал перед тем как строить.
Странно. Я крашу без ресивера и реле.
Flaurosв 19.04.2010 - 18:49 А я крашу по ночам, и ничего страшного. Соседи не против, а я "сова")
Alex9876в 19.04.2010 - 21:07 Тема: Бюджетный компрессор с ресивером и регулятором давления Уважаемые Господа!
Я искренне рад, что моя публикация вызвала неподдельный интерес.
Хотелось бы ответить на некоторые, как мне показалось прозвучавшие вопросы.
По поводу бюджетности компрессора. Да, стоимость компрессора составила 2500р, но стоимость покупного компрессора с адекватной совокупностью характеристик составит от 5000р.
Блок питания мощностью не менее 190Вт (13,5В; 14A), кратковременно 300Вт.
Работать по ночам с данным компессором не рекомендую, он всё же надо признать шумноват. Окружающие заметят работу компрессора (это я не про соседей). Кстати, крышка снижает шум компрессора, по моей сбьективной оценке, раза в два.
Основная составляющая шума в компрессоре не мотор, а поршень и крвошипно-шатунный механизм (кстати, в примененном компрессоре детали не пластиковые!).
По поводу уменьшения шума, пробовал уложить воилок h=6мм вокруг компрессора (источника шума ивибраций), шум уменьшился раза в три. Но при это не надо забывать и о том, что рабочий цилиндр компрессора при работе нагревается, а в закрытом объеме единственный путь для передачи тепла в окружающую среду, это через крышку. Так, что ести мы поставим на пути тепла эффективный теплоизолятор (войлок), то тепло от компрессора будет отводиться неэффективно, со всеми вытекающими последствиями. Нужна золотая середина.
Чеширский_котв 19.04.2010 - 21:36 Я имел ввиду шумоизоляцией оклеить корпус компрессора изнутри
Alex9876в 19.04.2010 - 22:03 Я имел ввиду шумоизоляцией оклеить корпус компрессора изнутри
Ухудшится теплообмен - однозначно. Но нужно пробовать. Что вы хотите применить в качесте шумоизоляции?
Serg62в 19.04.2010 - 22:36 Тема: Бюджетный компрессор с ресивером и регулятором давления А какие проблеммы с охлаждением?Добавить в корпусе отверстий и присобачить старых кулеров от компа(по потребности и габаритам),благо напр.питания-то же,потреб.мощность и собственные шумы-минимальны.
Piranyaв 20.04.2010 - 13:56 Ухудшится теплообмен - однозначно. Но нужно пробовать. Что вы хотите применить в качесте шумоизоляции?
Например вибропласт. Можно еще CrystalSound от StP попробовать, но он дороже. У меня в машине поверх родной шумоизоляции проклеен вибропласт - из тихого автомобиля получился ОЧЕНЬ тихий. Естественно этими материалами сам компрессор лучше не оклеивать, только корпус куда все смонтировано.
А вообще компрессор получился симпатишный и аккуратный :razz: Главное, чтобы "сделал и забыл", в смысле чтобы работал подольше.
volframв 20.04.2010 - 15:07 Тема: Бюджетный компрессор с ресивером и регулятором давления Здравствуйте Alex9876 !!! Компрессор действительно получился бюджетный и на мой взгляд компактный, вопрос в другом , сколько времени потребовалось на его сборку и доводку ?
Alex9876в 20.04.2010 - 20:22 На разработку конструкции ушло 4 вечера, на закупку комплектующих половина выходного, копрус изготавливался в течении одного дня вместе с покраской, сборка и подгонка ещё один день.
С шумоизоляцией пока не заморачиваюсь, так как устраивает полученный результат.
Снижение шума, как я уже писал выше, может быть легко достигнуто простой укладкой войлока вокруг компрессора.
fffilikв 20.04.2010 - 20:37 Мой жизненный опыт подсказывает. Лучше как можно максимальней вложится в хороший компрессор чем постоянно доводить до ума не очень хороший.Дороже выйдет.На последние сыкономленные купил себе на День рождения компрессор за 12000р.,поверьте в 2007г.,была очень большая сумма,сейчас стоит 19000р. Достал и работаю.Мы же платим за комфорт и удобства. :roll:
