Самодельный компрессор - принципиально бесплатный

Задался я как то целью собрать компрессор бесплатно, какой же русский не любит халявы)), времени у меня было предостаточно и вот через полгода он готов.

Так как я работаю по сантехнике и водопроводу, компрессор соответственный. ;-)
Тест-драйв показал что сей агрегат чувствует себя отлично, сутки 5,8 атм не падает.
Самодельный компрессор - принципиально бесплатныйСамодельный компрессор - принципиально бесплатный

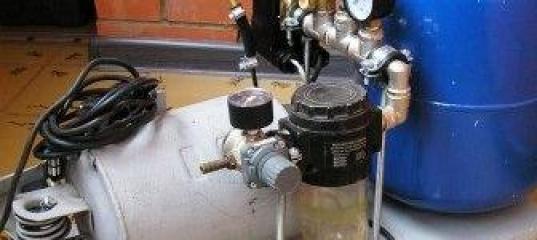

Баллон из под фреона(подкрашу), реле водяное, фитинги сантехнические латунные, регулятор давления от высотного штабелёра(старый запас).

» Информация о статье
Просмотров: 18322
Опубликовано:
denspam в 29.05.2010 - 23:17
Тема: Самодельный компрессор - принципиально бесплатный
Прочитав статью понимаешь, наскольао профессионально подошел человек к изготовлению компрессора. И все! Пока только это можно из статьи почерпнуть. Учитывая вышесказанное, очень хотелось бы подробный отчет о проделанной работе и желательно с ценами, ввиду вашей профессии многие детали достались Вам даром, простым смертным придется это все покупать. Но девайс получился отменным ждем отчета!
DiGriz в 31.05.2010 - 01:05
Задумав собрать компрессор,я много читал на этом форуме про самоделки, но смотря на фотки огорчался... Я такой человек,люблю когда все аккуратно и на своих местах. Примерно прикинув что я хочу и как это будет выглядеть, я подумал не о деньгах (он ведь бесплатный),а вспомнил пословицу "Не имей сто рублей, а имей сто друзей". В свое время один хороший моделист сказал мне, что если что то задумал не надо считать,моделизм само по себе хобби не дешевое. А работа моя помогла мне быстрее прикинуть и собрать все в одно целое,а то я так понял меня уже кто то представил идущим с работы с большим баулом :))
Итак ближе к теме:
Для начала был у тещи выклянчан и раздербанен старый холодильник на даче,соответственно после проверки его на работоспособность. Опора держащая компрессор была обрезана по максимуму и к ней прикручена опора, затем прикинув размер я вырезал фанеру под основу. После прикручивания компрессора к основе там осталось место под ресивер, т.е баллон из под фреона,так как все было продумано никаких огнетушителей я ставить не хотел! Далее недели три искался баллон, мастерских холодильных у нас нет и это усложняло поиски. И вот однажды встретив знакомого я обмолвился чем я так озадачен, и он сказал" Не ссы,прорвемся,есть у меня холодильщик знакомый." Через пару-тройку дней баллон был у меня.
Основа есть,осталось дело за "малым"..... Искурив пол пачки и просидев около него почти часа три я понял что хитрая система трубочек не по мне. Да но прежде чем мудрить с трубками надо поискать остальные части( блин,квест какой то получается).
Короче: использованные фитинги и прибамбасы.
1. Компрессор (примерный возраст лет 30)
2. Баллон из под фреона(товарищ помог)
3. Реле давления водяное без маркировки(ржавое-восстановленное) с помойки почти
4. редуктор (знакомый подогнал)
5. маслоотделитель (в гараже у начальника нашел)далее г/н
6. тройник полдюйма внутренний 2шт. (Г/Н)
7. тройник полдюйма наружний-внутренний-наружний 1шт. (Г/Н)
8. переход на шланг полдюйма/9мм. 1шт. (Г/Н)
9. уголок полдюйма наружний-наружний 1шт. (остался с ремонта)
10. уголок полдюйма внутренний-внутренний 1шт. (с ремонта)
11. манометр 10 Bar (с ремонта)
12. аварийный клапан 6Bar (Г/Н)
13. шланг гофрированный (с дачи)
14. хомуты 4шт. (валялись в машине)
15. выключатель и провод (дача)
16. переход для шланга 6мм/9мм (сварщик)

Пока собирались комплектующие заодно искался сварщик,долго искался, какие то они пошли трудные. Одному подавай "золотые " электроды,другому какую то чудо проволоку,третьему бутылку,у четвертого вместо рук сиськи коровьи....
Собственно по этому полгода собирал так как разочаровавшись я это дело забросил. И однажды работая на одном объекте к нам приехал газосварщик со всеми причиндалами. Рассказав ему какой я бедненький и никто мне не помогает он за кружку чая все мне приварил :)

Осталось дело за малым,все собрать...
Скрутки все делались на лен+силиконовый герметик, шланг к компрессору, методом проб и ошибок, в итоге был посажен на поксипол и для надежности скручен хомутом.
Масло в компрессоре ESSO полусинтетика.
По поводу паров масла,пока у себя не замечал. До гофрошлангов ставил от компрессора тонкие прозрачные шланги,и в них заметил что если шланг от компрессора стоит вертикально то в нем масло набирается до определенной высоты(?) а пары в ресивере осаждаются. но те шланги ненадежные и я поставил 9мм гофрированный. То что набирается в шланге во время работы,как я понял,при остановке стекает назад в компрессор.
Да ещё на баллоне есть ручки,так вот я вниз основания прикрутил два колесика и две резиновые ножки. Взял за ручку и покатил с одного конца балкона в другой. И в планах воткнуть смотку провода от пылесоса :))
P.S Издеваться я ни над кем нехотел.
Просто то что имеешь надо приспосабливать под себя.
Кто хочет тот делает,кто не хочет ищет причину.
Делай добро и бросай его в воду, оно не пропадет.
Собственно все.
если очень нужны цены(они везде разные)примерно прикину как будет время.
Есть в наличии регулятор давления,мож кому надо.

Добавлено спустя 11 минут 3 секунды:

Компрессор конечно отличный , но для простого смертного он не "принципиально бесплатный" . Потянет так на 70 - 80 зеленых , смотря конечно где. Я так понимаю в нем использовалась и сварка(штуцер на баллоне ) ? Вот такие мелочи усложняют и удорожают самодельные компрессоры , ввиду недоступности . А вообще конечно лучше все делать на сварке , если возможности позволяют.
Компрессор получился у Вас функциональный , со всеми наворотами . Вы даже предусмотрели редукционный клапан , я думал на своем установить такой , но место ему не нашлось да и потом подумал что он лишним будет .
А если вы наконец то найдете сварщика, и дома все подключив Вы поймете что он (сварщик) криворукий,чем вы заделаете свищь в месте сварки?
Engineer в 31.05.2010 - 12:12

А если вы наконец то найдете сварщика, и дома все подключив Вы поймете что он (сварщик) криворукий,чем вы заделаете свищь в месте сварки?

Сперва вспомню сварщика хорошим словом , а потом пойду за "холодной сваркой" :grin: . А вообще эта беда может произойти и с холодной сваркой , если не сразу, то может со временем , а профессиональная сварка все таки надежнее , а вот качество этой сварки зависит уже от разряда этого самого "криворукого" сварщика . Вспомнил я сварку, так как сам делал на "холодной сварке" , и как то не доверяю я ей , а хотел делать профессиональную сварку , но вот не нашел я сварщика и был использован упрощенный способ. Время покажет .
Кстати баллон из под фреона устойчив или нет , если он стоит на ровном месте ?
Остап в 31.05.2010 - 12:55
принципиально бесплатный
А вот и моя статья.

Друг у меня в свое время занимался продажей компрессоров, вот у него пара лишних и завалялась. А ему вдруг понадобилось сделать сделку по продаже своей дачи. Я взял на себя хлопоты по юридической составляющей, а он мне взамен подогнал компрессор и аэрограф. Совершенно бесплатно!
Вот так я стал владельцем абсолютно бесплатного компрессора и абсолютно бесплатного аэрографа!
[url=http://www.postimage.org/image.php?v=gxvB0NS][/url]

Нормальная статья получилась?

Я бы понял, если бы Вы назвали статью "Как я сделал компрессор из подручных материалов" да описали бы всё подробно, то это походило бы на статью. А так, извините, но моя "статья" не хуже вашей!

Дабы не ссорится попусту, скажу, что Вы сделали неплохой компрессор, но подход к статье.... Извините.

ПС Понятие "бесплатно" почему-то иногда трактуется очень вольно. Если я украду компрессор в магазине, он тоже будет считаться "бесплатным"? ИМХО, всё стоит денег, в т.ч. и моё личное время.
DiGriz в 31.05.2010 - 19:54
Понятно,как стану писателем,буду писать.
Принципиально халявный, лучше звучит?
Остап в 01.06.2010 - 11:06
Понятно,как стану писателем,буду писать.
Принципиально халявный, лучше звучит?
Когда люди не воспринимают критику, диалог теряет всякий смысл.
Не надо Вам становиться писателем! Лучше делайте "халявные" компрессоры!
DiGriz в 01.06.2010 - 20:27

А если вы наконец то найдете сварщика, и дома все подключив Вы поймете что он (сварщик) криворукий,чем вы заделаете свищь в месте сварки?

Сперва вспомню сварщика хорошим словом , а потом пойду за "холодной сваркой" :grin: . А вообще эта беда может произойти и с холодной сваркой , если не сразу, то может со временем , а профессиональная сварка все таки надежнее , а вот качество этой сварки зависит уже от разряда этого самого "криворукого" сварщика . Вспомнил я сварку, так как сам делал на "холодной сварке" , и как то не доверяю я ей , а хотел делать профессиональную сварку , но вот не нашел я сварщика и был использован упрощенный способ. Время покажет .
Кстати баллон из под фреона устойчив или нет , если он стоит на ровном месте ?

Да вроде стоит нормально+трубки держат. Сейчас продумываю крепление понадежней.

Добавлено спустя 2 часа 38 минут 49 секунд:

Когда люди не воспринимают критику, диалог теряет всякий смысл.
Люди воспринимают критику,когда её нормально приподносят. На мой взгляд критиковать надо вещи а не слова,сайт модельный вроде а не писательский. Так все скоро и за орфографию возьмутся. По мне ,бесплатный-халявный,это то что я в магазине не купил ни одной запчасти,а прошелся по друзьям знакомым. Это лучше,как я думаю,чем сидеть в тырнете и ждать манны небесной. Я сам никого не критикую и не люблю этого потому что у каждого есть свои взгляды и мнение. И подручные материалы это то что лежит в кладовке-балконе-туалете...... не думаю что все это у вас есть. Мысль была не сидеть и хотеть,а встать и начать действовать.
P.S Если не можешь сказать что-то хорошее,лучше ничего не говорить. М/Ф "Бемби"Disney
У меня тоже есть абсолютно бесплатный компрессор и целых два аэрографа,я же про это не писал. Действительно общение теряется всякий смысл если цепляться к словам и навязывать свои взгляды на фразы.
На Ваш взгляд слово"бесплатно" вообще надо вычеркнуть из словаря. По Вашему дома в туалет сходить,тоже платно.,свет, вода...
Без обид :smile:

Добавлено спустя 4 минуты 11 секунд:

Когда люди не воспринимают критику, диалог теряет всякий смысл.
Люди воспринимают критику,когда её нормально приподносят. На мой взгляд критиковать надо вещи а не слова,сайт модельный вроде а не писательский. Так все скоро и за орфографию возьмутся. По мне ,бесплатный-халявный,это то что я в магазине не купил ни одной запчасти,а прошелся по друзьям знакомым. Это лучше,как я думаю,чем сидеть в тырнете и ждать манны небесной. Я сам никого не критикую и не люблю этого потому что у каждого есть свои взгляды и мнение. И подручные материалы это то что лежит в кладовке-балконе-туалете...... не думаю что все это у вас есть. Мысль была не сидеть и хотеть,а встать и начать действовать.
P.S Если не можешь сказать что-то хорошее,лучше ничего не говорить. М/Ф "Бемби"Disney
У меня тоже есть абсолютно бесплатный компрессор и целых два аэрографа,я же про это не писал. Действительно общение теряется всякий смысл если цепляться к словам и навязывать свои взгляды на фразы.
На Ваш взгляд слово"бесплатно" вообще надо вычеркнуть из словаря. По Вашему дома в туалет сходить,тоже платно.,свет, вода...
Без обид :smile:
Остап в 06.06.2010 - 22:22
На Ваш взгляд слово"бесплатно" вообще надо вычеркнуть из словаря...
Из какого словаря: Даля или Ожегова?
В моем же личном словаре есть ровно столько слов, сколько мне нужно для нормального выражения своих мыслей. В т.ч. и слово "бесплатно". Вопрос в том, как его интерпретировать. Поэтому из моего словаря мы тоже ничего вычеркивать не будем. А в чужие словари я не лезу :) Просто иногда сопротивляюсь подмене понятий или неточностям в формулировках. Повторю еще раз: ваш компрессор не бесплатен, ибо в нем есть детали, как минимум, годные к применению в других местах и имеющие определенную ценность (или стоимость). И если они были бесплатными для Вас, то не обязательно, что они будут такими же для других. Мой компрессор такой же "бесплатный" как и ваш.

По Вашему дома в туалет сходить,тоже платно.,свет, вода...
По-секрету скажу Вам: да, сходить дома в туалет стоит денег. Как минимум на бумагу, если сидеть в темноте. А иначе и за свет мы тоже платим. Да и унитаз мы когда-то купили. Не хотелось бы поднимать учебник экономики, чтоб доказывать очевидные вещи.

Без обид
Да какие тут обиды? Подобные прения возникают всегда, когда даешь отрицательную оценку чьей-то статье. Самокритика не всем подвластна. Вот и Вы отстативаете свои принципы, хотя (хочется верить) в душе понимаете, что с названием и содержанием статьи вышла промашка.
Ну и традиционно: Без обид! :wink:
DiGriz в 07.06.2010 - 18:40
в душе понимаете, что с названием и содержанием статьи вышла промашка.
Подумал,взвесил,признаю :roll:
Northatlas в 21.10.2011 - 02:57
Тема: Самодельный компрессор - принципиально бесплатный
Кто бы о чем не ныл, у одного компрессор есть, бесплатный )))))) А у других нет )))))) Так что или обсасывать детали, или делать компрессоры )))))))))))))
