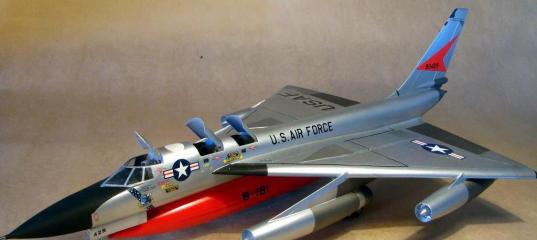

Italeri 1/72 Convair B-58A Hustler - Урок геометрии

Сверхзвуковой бомбардировщик В-58 Hustler – самолет довольно известный, если не сказать эпохальный. Его короткая карьера дала толчок к мировому развитию сверхзвуковой бомбардировочной авиации. И тем не менее, этот красивый неординарный самолет остался не только в тени своих великих дозвуковых собратьев на памяти человечества, но и в моделизме. И только Italeri/Testors сделала в свое время достойный шаг, чтобы восстановить несправедливость по отношению к этому красивому самолету. К сожалению, судьба не баловала и модель - ее сняли с производства около 10 лет назад. И сегодня она является большой редкостью. Чем же была примечательна эта, одна из наиболее редких и загадочных моделей? А не устроить ли ей анализ, раз она очень кстати оказалась на моей полке? Этому я и посвящаю сей сказ.

На истории создания самолета я останавливаться не стану. Каждый желающий может подчерпнуть немного про него с Уголка Неба http://www.airwar.ru/enc/bomber/b58.html

Предыстория

Модель была случайно куплена моим отцом мне в подарок в далеком 1996 году. В те годы я был еще мал чтобы по настоящему понять загадочную надпись на коробке «Limited Edition»… Тогда модель еще была в официальном каталоге Italeri. Коробка с моделью целых 7 лет пылились в запасниках, пока в летом 2003 года я, накопив за прошедшие годы опыт, приобретя навыки и сделав 27 моделей, не решился приступить к ее сборке. Как раз в это время я обзавелся двумя комплектами чертежей. До 2006 года постройка модели протекала крайне вяло. Причиной такого долгостроя была занятость другими моделями и перспектива серьезных переделок Италовского пластика. В конце лета 2006 работа над самолетом закипела, и в декабре модель была наконец покрашена.

Модель

Пластик

В коробке лежало 4 литника со 129 деталями, в том числе и литник с 6 прозрачными деталями. Качество литья было хорошим. Царапины, сколы, недоливы и утяжины отсутствовали. Малочисленный облой присутствовал только на крупных деталях подвесных контейнеров. Прозрачные детали, кроме иллюминаторов, были выполнены на высшем уровне. Иллюминаторы были отлиты слегка замыленными. Редко когда эти детали бывают еще и прозрачными изза своей избыточной толщины. Пресс-форма судя по качеству проработки пластика датирована серединой-концом 80-х годов. К моменту покупки она еще не успела толком разноситься. Модель является типичным представителем Италовской эпохи траншейной расшивки. В отличие от раздолбанных Звездой и Italeri пресс-форм, здесь расшивка была равномерной как по глубине так и по ширине по всему самолету. В качестве примера предлагаю фото сохранившегося литника с неиспользованным контейнером ТСР.

Italeri 1/72 Convair B-58A Hustler - Урок геометрии

Декаль

Декаль стандартного качества Italeri. Претензий к изображениям не было. Эффект серебрения при переводе на модель не проявился. За 10 лет хранения она нисколько не потускнела. Тем не менее, при переведии декалей лопнули длинные полосы границы пешеходной зоны на крыльях и красные марки на мотогондолах.Тоже самое произошло и с декалями SR-71 несколькими годами ранее. И что еще заинтересовало, так это наличие в воде после размачивания декалей какогото белого сгустка-осадка.
На фото изображены оставшиеся после поклейки декалей неиспользованные элементы.

Italeri 1/72 Convair B-58A Hustler - Урок геометрии

Даже здесь Italeri смогла накосячить - неправильное написание названия самолета "Hulster" вместо "Hustler"!!!!

Упаковка

Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Упаковка типична для Италери, поэтому не предствляют особого интереса для повествования. Каталожный номер модели №142. В интернете попадаются еще коробки Хастлера с №1142. Объяснение этому я пока не могу найти, но похоже, что в данный момент на некоторых рынках продается перевыпущенная модель Хастлера.

Инструкция

Инструкция отпечатана на 3 листах и на 7 языках. Претензий по схемам сборки не возникло - все просто и понятно. Также приведены фотографии деталировки стоек шасси. Всего предлагается сделать три варианта:
- YВ/RB-58А № 58-1015/22 "Ginger"с контейнером ТСР, авиабаза Carswell
- B-58А № 59-2429/32 "The Pulaski Hustler"с контейнером MB-1, авиабаза Little Rock
- B-58А № 59-2442/45 c 4 термоядерными бомбами Mk.43, авиабаза Little Rock
Прилагаемые в инструкции схемы окраски почти совпадали со схемами прилагаемыми в зарубежных монографиях. Отличия были только в радиопрозрачных панелях на различных фотографиях этих самолетов.


Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

Копийность

Долгое отсутствие чертежей тормозило процесс начала сборки. И когда они появились, то проблем, как оказалось, только прибавилось. Хочется поподробнее остановиться на этих проблемах.
На первых порах моделизма, когда я только начинал, я редко смотрел в чертежи самолетов, чьи модели я делал. Но время шло и неизбежно приходилось все больше и больше работать с моделью по чертежу. Сборка Хастлера пришлась как раз на тот период времени, когда чертежи для меня были решающим фактором и аргументом доработок. Один из чертежей был из журнала «Авиация» №10 , другой – из «Авиации и Время» №4/2004. Сравнение чертежей окончательно смешало все карты.

Предварительная промерка чертежей по размаху и длине выявила косячность обоих чертежей. Чертеж из «Авиации» выполнен схематично с низкой деталировкой. Расшивка самолета на обоих чертежах несовпадала. Деталировка у обоих была сделана по разному. Внимательное изучение линий на чертеже из «Авиации» позволили установить, что он был сделан на компьютере и скорее всего в Corel Draw или AutoCad. Чертеж из «Авиации и Время» выполнен более прилично, по крайней мере с виду – исполнение его было на уровне. При изучении фотографий, уже при написании этой статьи, было установлено, что деталировка чертежа была утрирована и упрощена. Как оказалось, чертеж по длине имел отклонение на 7 мм в большую сторону. Мне неизвестно, как измерялась длина самолета, но если ее мерить от дула пушечной установки до кончика ПВД, то чертеж совпадает с реальностью. Но если померить от кончика киля до кончика ПВД, тогда и всплывают эти злосчастные лишние 7 мм… Размах, высота самолета и другие параметры более менее совпадали с реальностью. За неимением ничего лучшего, я решил взять за основу именно этот чертеж.

Это сейчас спустя годы, вся картина очевидна и на большинство вопросов уже есть готовые ответы, но тогда были лишь вопросы. Как ни парадоксально, но проверку чертежей модели я стал делать уже после ее покраски. Так, что, делая модель, я и не подозревал про эти 7 мм…

Изучение в интернете обзоров по модели ничего не дало. Ни наши ни зарубежные моделисты не заостряли свое внимание на ее геометрии и копийности. Правда самих обзоров было очень мало, чтобы по ним можно было хоть как то ориентироваться, и это лишний раз говорило о раритетности модели.

Первая же проверка геометрии самолета по чертежу из АиВ выявила отклонения.

Фюзеляж:

• Короче на 6 мм в районе сопряжения внутренних пилонов и передней кромки крыла
• Задняя турель на 1 мм короче

Крыло:

• Каждое крыло было меньше на 1-1.5 мм по размаху
• Стреловидность передней и задней кромки не совпадала с чертежом
• Длина корневой части крыла была на 6 мм меньше чем по чертежу
• Длина передней и задней кромки меньше чем на чертеже

Двигатели:

• Внутренние мотогондолы на 2-2.5 мм короче
• Внешние мотогондолы на 1.5-2 мм короче
• Сопла на 1.5 мм короче
• Диаметр сопел на 1 мм меньше

Деталировка:

• Колеса на 0.5-0.8 мм тоньше нормы
• Задние кромки чуть толстоваты
• Расшивка близко не соответсвует масштабу и местами неверна
• Люк кабины штурмана-бомбардира больше на 2 мм в длину
• Расстояние между люками кабин штурмана-бомбардира и оператора на 1.5 мм меньше
• ПВД отлита довольно грубо, на 5 мм короче и требовала замены.



Italeri 1/72 Convair B-58A Hustler - Урок геометрии
• Отсутсвует продувочная щель между соплом и мотогондолой
• Отсутствует форсажная камера и прочая внутрянка сопел
• Расшивка сопел в 2 раза больше нормы
• Лопатки турбины находятся почти у среза отверстия воздухозаборника
• Отсутсвует мелочевка в виде мелких антенн, лючков, отверстий и прочего

С вооружением, как это обычно было и в старые добрые времена, Italeri не дружит. К модели на литниках прилагались:



• контейнер МВ-1
• верхняя часть контейнера TCP
• 4 термоядерных бомбы Мk.43

Бомбы сразу не понравились. Чертежей этих бомб у меня не было. Здесь кое какие подробности http://en.wikipedia.org/wiki/B43_nuclear_bomb . Но по их данным вышло вот такая картина:

• Толщина бомбы чуть более 7.5мм вместо 6.4 мм как надо
• Длина бомбы 58 мм вместо 51.4 … 57.6 мм (эта бомба делалась в различных версиях и их длина варьировалась от 370 см до 415 см)
• Про стабилизаторы судите сами по фотографиям… однозначно отрезать и в помойку
• Кольцо на носу бомбы толстовато и великовато
Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

Нормального чертежа под контейнер МВ-1 у меня не нашлось. Длина этой махины составила почти 23 см!!! По данным из книги Современная Авиация.Бомбардировщики. Часть 1 длина контейнера МВ-1С составляет 17.4 м, а диаметр 1.5 м. В пересчете в 72-й масштаб вышла вот такая картина:



• Диаметр Италовского контейнера 22 мм вместо 20.8 мм
• Длина Италовского контейнера <230 мм вместо 241.6 мм
• По имеющимся фотографиям стабилизаторы вызвали подозрение по поводу их стреловидности и размаха…

Чертежи на контейнер ТСР были и его промерка тоже дала неутешительные результаты…

• Длина в пластике 144 мм вместо 137 мм
• Переразмерен пилон на 2 мм по высоте и на 2 по длине
• Толщина контейнера в норме
• Нижний киль на контейнере лишний – необходимо отрезать
• Стабилизаторы неверной формы и размеров. Излишняя длина на 1.5 мм, недостаточный размах на 2 мм, неверная стреловидность.

Судите сами по фотографии -
Italeri 1/72 Convair B-58A Hustler - Урок геометрии

Интерьер сделан немного примитивно. Нехватает деталировки боковым пультам и мелкому оборудованию. Через открытые люки хорошо просматриваются пустые кресла, задние стенки, обшивка и боковины. Для открытых люков не предусмотрены механизмы открывания. их надо делать самому. Окошки интерьера сделаны вставными изнутри, что дополнительно портит интерьер кабины клеевыми швами и углублением под окошко. В принципе, если все это живенько раскрасить с тонировками, то практически можно убрать простоту интерьера. А можно вообще ни о чем не думать и сделать фонари и люки кабины закрытыми. Тогда через мелкие окна оборудование кабины оператора и штурмана не будет видно.
Передняя ниша шасси имеет слабое углубление, но в целом она как и другие ниши и стойки похожа на правду.

Историческая достоверность

Из 3-х вариантов, предложенных Italeri, был выбран самолет с бортовым номером B-58A-1O-CF 59-2429 c/n32 с красной галкой на киле. Из источников, которыми я обладал при написании статьи, удалось подчерпнуть только пару его фотографий, схему окраски и несколько фактов. Из них следовало, что этот самолет ранних серии, выпущенный в 1960 году. 1 августа 1960 г. он поступил на вооружение 43-го Бомбардировочного авиакрыла на авиабазе Литтл Рок в Арканзасе. 31 октября 1963 г. его перевели в состав 305-го авиакрыла на авиабазе Банкер Хилл. Списан в середине 1964 г. и хранился на авиабазе Литтл Рок. В 1969 г. был переведен на авиабазу Дэвис Монтан, Аризона для долговременного хранения и консервации. Разделан на металлолом приблизительно в 1977-1979 гг.

Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

Сборка

После неутешительных итогов промерки планера и прочих деталей модели был составлен план работ по переделке или хотя бы частичной доводки самолета. И я не спеша, по-тихонечку, приступил к сборке, поочередно распутывая узлы проблем возникающих переделок и доработок.

Интерьер был собран без особых проблем и доработок. Единственное что пришлось добавить – подкосы люков. Как потом выяснилось, добавил несколько не там где надо – накосячил с углом установки. С цветом кабин немного промахнулся, надо было чуть потемнее.

Все пространство под полом кабины и носовым обтекателем было заполнено свинцом на Супер Моменте. Модель без груза садится на хвост.
После склейки половинок фюзеляжа, он был распилен позади кабины на уровне стыка внутренней мотогондолы и передней кромки крыла. Из многослойного пластика была сделана вставка толщиной в 6 мм. В этом месте фюзеляж имеет почти постоянное сечение.

После склейки фюзеляжа и обтекателя РЛС, фюзеляж пришлось перешпаклевывать выводя траншейную расшивку. Долгий муторный процесс шпаклевки расшивки занял больше недели. Склеенный фюзеляж при этом стал рассыхаться и трескаться по шву. Супер Момент и вклеивание круглых кусочков литника в клеевой шов остановили эту напасть.
На фотографии модель на начальном этапе сборки со склеенным фюзеляжем и отдельно склееными крыльями. Идут работы по удалению расшивки и усадки крыльев. Красным цветом отмечены зоны для шпаклевания. Расшивка с фюзеляжа уже удалена.
Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии
2004 год.
Потом пришла очередь крыльев. Перед склейкой половинок их пришлось усиливать изнутри. Нижняя часть крыла просажена и само оно дышит. Заднюю кромку пришлось надставлять полоской тощиной от 3 мм в корне крыла до 0 на законцовке. Стык крыла с фюзеляжем пришлось наращивать на 2-3 мм (в носовой части 3 мм, у задней кромки почти 1.5-2 мм).
В результате всех хирургических операций стык крыла удлинился почти на 6-7 мм. Стреловидность кромок крыла и длина самих кромок стала как по чертежу. но стык передней кромки крыла и фюзеляжа уехал вперед относительно люка кабины штурмана-бомбардира на 3 мм. Изза изменения стреловидности крыла под углом к оси самолета стали располагаться выполненные заодно с крылом обтекатели основных стоек шасси. Разница в пару градусов почти не видна, но если присмотреться…

Причина сдвига крыла крылась в незаметно разъехавшихся кабинах экипажа. Если кабина пилота и оператора находились на месте, то кабина штурмана гуляла в промежутке между ними. Если можно было бы подвинуть кабины, то стык крыла гулял бы в пределах 1 мм. А это уже почти отлично. Также немного уехал вперед зализ задней кромки крыла. Выпиливать новый зализ почти нереально, поэтому крыло фактически выравнивалось по нему. Отсюда и сдвиг.

В результате, хотел как лучше, получилось как всегда. Италовская модель пусть и имела мелкий размах и другую стреловидность, но у нее крыло относительно всех частей фюзеляжа располагалось верно. У меня же вышло, что геометрически верное крыло уехало под люк кабины штурмана, а обтекатели ниш встали под углом, что бросается в глаза при просмотре чертежей и фотографий.
Зализ хвостовой части крыла с фюзеляжем был чуть более крут и имел меньший радиус скругления чем в реальности. Исправлению это не поддавалось. Также на нижней плоскости крыла отсутсвовала пара обтекателей. Увы, при сборке, я это упустил из виду.

Потом были долгие 2 недели шлифования крыльев от расшивки. Выводить траншейную расшивку без усадки шпаклевки было муторно. Приходилось в несколько заходов прошпаклевывать уже обработанные участки. Заодно пришлось заострить профиль и аэродинамическую крутку передней кромки крыла. Несмотря на усиление каркаса крыла изнутри, крыло просело по задней кромке и образовалась ступенька перед элеронами на нижней половинке крыла. Ее пришлось долго выводить с Хамброловской шпаклевкой…

Поначалу я считал, что киль на модели уже на 2.5-3 мм шире, но исправлять не стал. Для этого его пришлось бы распиливать и сдвигать в нос переднюю часть с зализом. Извращаться до такой степени я не стал. В дальнейшем такая операция была успешно совершена на Ту-16 (Trumpeter), но стоила больших трудозатрат по времени.

Спустя 2 года, уже при написании этой статьи, я выяснил что на серийных В-58 было 3 вида законцовок киля. Эти кили отличались передней кромкой друг от друга и поэтому имели разную длину в горизонтальном сечении. И один из 3-х вариантов как раз совпадал с Италовским пластиком!!!!!

Косяк с переразмеренным люком кабины я не стал трогать. Делать вставку в проем люка и стачивать сам люк я не решился. На общую длину и изменение местоположения остальных деталей, кроме стыка крыла с фюзеляжем , это никак не влияло. А интерьер пришлось бы переделывать: передвигать катапультное кресло на 1.5 мм вперед, что в конечном итоге оно уперлось бы в приборную панель (а разве такое было в жизни?), и передвигать переборку с отлитыми на ней направляющими катапультного кресла, ибо катапультное кресло не может стоять под обшивкой фюзеляжа, а только под своим люком. Обтекатель удалось грамотно подточить, выточив из металла новую ПВД. В конечном счете длина фюзеляжа оказалась точно как по чертежу.
После стыковки крыльев с фюзеляжем и окончательным вышлифованием «до блеска» пластика от расшивки, я приступил к двигателям.
Сразу после склейки половинок мотогондол у внутренних двигателей были отрезаны носовые части, примерно по 1 мм и наклеены новые заготовки для формирования отверстия воздухозаборника толщиной в 3 мм. Внешние воздухозаборники были надставлены сзади на 2.5 мм перед соплом. Носкам мотогондол была придана новая форма – они были заточены до тонкой и острой формы. После этого, мотогондолы и их пилоны были зашпаклеваны. Передней кромке пилонов была придана нормальная толщина, а траншейная расшивка уничтожена. Сопла дорабатывать не стал. Оставил как есть.
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Не стал также прорезать или имитировать продувочное отверстие вокруг сопла. Вроде и похоже, но расшивка их элементов должна быть в 2 раза чаще. Также отсутсвовал какой либо намек на форсажную камеру и прочие внутренности сопел. Конусы воздухозаборников были заострены, а их распорки были сточены до минимальной толщины. К сожалению, отлитые вместе с конусами лопатки первой турбины совершенно не на месте. Они должны находиться на 35 мм ближе к хвосту. На фотографии живого самолета это отчетливо видно.
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Из-за изменения угла стреловидности передней кромки на пару градусов пришлось стачивать отлитые вместе с крылом стыки пилонов. Пилоны пришлось дополнительно подгонять под измененный профиль нижней плоскости крыла. После их стыковки с крылом из пластика были выпилены части пилонов, которые заходили на верхнюю плоскость крыла. Как доработать сопла я расскажу ниже.
Про укорачивание турели на 1 мм я забыл, да и после всех этих приключений это была капля в море горя. На внешний вид и размеры это уже никак не влияло.


Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

На фотографиях отчетливо видны вставки из белого, синего и черного пластика в фюзеляж, крыло и мотогондолы. Готовый интерьер и остекление заклеены тамиевской лентой от грязи и пыли. ПВД еще не вклеена. На внешних мотогондолах еще не готовы зализы пилона с крылом. В нише основной стойки хорошо заметна трудноустранимая ступенька после склейки половинок крыла. на нижней части фюзеляжа под кабиной видны круглые силовые вставки из пластика, предотвращающие рассыхание фюзеляжа в месте его минимальной толщины и максимальных разжимающих под воздействием интерьера нагрузок.

Углублять переднюю нишу не стал. Изза этого пришлось бы поднимать пол кабины. А это было бы уже проблематично. Ниши основных стоек шасси изначально довольно глубокие. Расшивка в обоих нишах присутствует, но только на их потолочных поверхностях. Боковая поверхность ниш основных стоек испорчена стыком плоскостей крыла. Расшивка на внутренних частях створок отсутствует. Сами створки пришлось снаружи немного подточить, чтобы придать им хоть какую то изящность. Были изготовлены новые тяги из проволоки для створок носовой ниши шасси, но внимание на мелочевке не заострялось. Тормозные диски колес основных стоек, изображенные в родном пластике схематично так и были оставлены нетронутыми. Расширением колес также не стал увлекаться. Пусть и тоньше, но если будет возможность найти новые верные колеса, старые Италовские можно снять. На носовой стойке были сделаны отражатели 3-х посадочных фар из зеркальной пленки. Блестящие части амортизаторов всех стоек были обклеены фольгой. Также была сделана небольшая имитация гидравлики на стойки и кронштейны для водила.

После зачистки фюзеляжа и крыльев от расшивки была нарезана новая. Большинство линий проходили по шпаклевке и это вызывало проблемы при ее нарезании. Мелкие сколы и неравномерность линий на стыке шпаклевки и пластика были неизбежны. Шпаклевки фирмы Humbrol и Italeri, которые я применял при постройке модели, к сожалению с годами могут давать усадку и имеют тенденцию к сколам. Помучившись с расшивкой фюзеляжа и крыльев, доведя результат до приемлимого уровня, я не стал искушать судьбу с расшивкой мотогондол и прочих криволинейных поверхностях.
Так как тележки стоек были даны отдельно, я приклеил тележки вместе с колесами уже после покраски, чтобы тележки встали ровно всеми 8 колесами на поверхность под весом модели.

На этом сборка самолета была закончена. Оставалось сделать только вооружение. Про копийность прилагаемого к модели вооружения я уже рассказал выше. Оставалось только сделать свой выбор. Бомбы пришлось отправить на склад вооружений к таким же кривым ракетам и бомбам. Как это не парадоксально, но этот склад завален вооружением от Italeri и Frog, и редко на него попадает чтото от Academy, Hasegawa, Revell… Остался выбор между двумя контейнерами. Наиболее красиво и внушительно смотрелся МВ-1. Отсутствие на него чертежей избавляло голову от дурной мысли его пилить. На нем я и решил остановить свой выбор. Контейнер ТСР можно было привести в точный вид, но он под самолетом смотрится карликом. К сожалению Italeri по какой то причине решила сделать этот контейнер не в полном двухкомпонентном варианте, а только его верхнюю часть. А между прочим длина двухкомпонентного ТСР составляет 22 см! Кривые стабилизаторы МВ-1 были переточены под новый профиль. Изменять им размах и стреловидность не стал без чертежа. С контейнера была удалена вся расшивка, а его нос и хвост были заточены более остро. Также пришлось подточить переднюю и заднюю кромку пилона, чтобы придать им реальный профиль. Для стыковки контейнера с фюзеляжем были сделаны толстые пластиковые штифты-направляющие, а в фюзеляже под них были просверлены дырки. Причина такого решения скрывалась в окраске.


Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии
На второй фото видно насколько выглажен и выполирован до блеска пластик перед покраской. Этот процесс убил много времени, но именно благодаря этому удалось избежать неприятного проявления всех дефектов после первой же покраски алюминием.

Окраска



Схема окраски в инструкции совпадала с прилагаемой в Convair B-58 Hustler and variants. Warpaint Series No.4 схемой окраски данного борта.
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Обклеивать модель фольгой без опыта таких работ я не стал. Пришлось как обычно играться с алюминиевой краской. Перед ее покраской были покрашены сопла.
Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии
Модель и контейнер в процессе покраски. Видна почти идеальная поверхность после покраски алюминием. Кабина красилась открытой, защищенная масками тамии и ватой.
А листовой эффект получать смешиванием различных металликов. После покраски модель была подрастерта куском фланели чтобы немного блестела. К сожалению, лаками я еще тогда не владел.
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Окончание окраски.
ПВД окрасил в полосатый черно-хромированый цвет. На фотографиях различных В-58 ПВД встречались разного цвета: черно-серебристые, серебристые, красные, черно-красные. Какая из них была на борту 59-2429 – не имею представления. По мелким фотографиям этого борта не разобрать. Единственная фото, на котором видна его ПВД приходится на период его консервации, когда даже была стерта красная галка с киля. поэтому ориентироваться на эту фото я не стал.

Несмотря на то, что борт 59-2429 носил алюминиевый контейнер, я решил его окрасить в красный полуглянцевый цвет, как это было на известном демонстрационном фото YB-58. Контейнер красился отдельно от самолета и был установлен после покраски. Перед окраской контейнер был предварительно загрунтован алюминием. Меня можно осудить, но ради красоты, я решил пренебречь исторической достоверностью. Прав я или нет, за меня пусть все скажут фотографии.


Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

Что в итоге?



Прежде всего хочется сказать, что перед тем как делать модель по какому-то чертежу, желательно промерять и проверять этот чертеж по основным параметрам, а его мелочевку по фотографиям. В моем случае это не было своевременно сделано, и потом это повлекло ряд проблем с геометрией и деталировкой модели.
Как это бывает, нет безупречных моделей, но в целом, результатом я остался доволен - в итоге получилась модель, которая смотрится и за небольшим исключением соответствует чертежу из АиВ. К недоработками можно отнести:

Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии
• Взаимное расположение зализа крыла и кабины штурмана-бомбардира
• Обтекатели ниш шасси не параллельны оси самолета (отклонение в пару градусов)
• Отсутствие на большинстве криволинейных панелей расшивки
• Проработка сопел и воздухозаборников оставляет желать лучшего
• Сомнительная точность и окраска контейнера МВ-1
• Отсутствие мелких деталей: тяг, подкосов, антенн, обтекателей
• Мелковатые колеса
• Марки на мотогондолах так и не были наклеены после рассыпания родных марок
• И … 7 миллиметровая разница модели/чертежа с данными живого самолета по длине…

Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии
Отловить и исправить последний недостаток при наличие кривого чертежа было невозможно. С этим пришлось мириться и жить. При обилии доработок и исправлений не всегда удается контролировать абсолютно все. Какие то мелочи упускаются из виду, что то не по силам, где то опыта не хватает, где то чтото не доделывается, где то наоборот, при попытке сделать как лучше, автор перестарается…От этого увы никто не застрахован.

Для общей оценки результата всех вышеописанных работ предлагаю две фотосессии главного героя статьи.


Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

Italeri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрииItaleri 1/72 Convair B-58A Hustler - Урок геометрии

Дополнения



Как ни странно, но даже для модели которая уже почти 10 лет не выпускалась, есть афтемаркет.
• Эпоксидные набор конверсии для сопел от Aires
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
• Фототравление от Airwaves
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
C их помощью можно исправить косяки с деталировкой интерьера кабин, мелкие антенны и доработать сопла.

В качестве литературы для постройки модели можно использовать:
• Aerofax – Jay Miller “Convair B-58 Hustler”
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
• Convair B-58 Hustler and variants. Warpaint Series No.4
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
• Обогнавший земной шар. Авиация и Время. №4 2004
Italeri 1/72 Convair B-58A Hustler - Урок геометрии
• Convair B-58 Hustler, Arco Publishing-Famous Aircraft Series
• Авиация Aviation Magazine. №10
Italeri 1/72 Convair B-58A Hustler - Урок геометрии

А вот и герои этой статьи - те самые злополучные чертежи. Выкладывать отсканированные собой чертежи изза их размеров и ограничения в 100 кб я не стал. Кому интересно - предлагаю готовые сканы в инете. каждый может убедиться в полном различии двух чертежей одного самолета.
«Авиация и Время». №4/2004 http://www.airwar.ru/other/draw/b58hustleraiv.html
«Авиация». №10 http://www.airwar.ru/other/draw/b58hustkarav.html

Резюме

Italeri сделала отличную попытку воспроизвести В-58А. Конечно, как всегда это бывает, не все у нее смогло получиться. И тем не менее, у Itаleri получилась стоящая модель, модель безальтернативная и редкая. Все ее недостатки, если не придираться по мелочам, поправимы. Я думаю, что опытные моделисты согласятся со мной, какой бы ни была эта модель, она достойна внимания. Те кому по силам столярные и слесарные работы, те смогут довести ее до ума и сделают из нее конфетку. Никто не обешал легкой жизни, но на это есть руки. Даже с минимумом доработок, который сам для себя определяет каждый моделист, модель достойна считаться украшением коллекции.

К сожалению, уже около 10 лет этой модели нет в свободной продаже. Ни Italeri ни ее подразделение Testors уже не льют пластик в эту пресс-форму. Тем, кто все таки хочет ее приобрести, остается обратить свои взоры на интернет-аукционы. Правда и там она не частый гость. Возможно, что в будущем модель перевыпустят, тем более, что пресс-форма никуда не делась.
Также хочется добавить, что литература разного уровня завалена чертежами сомнительного качества. И я предостерегаю всех моделистов слепо доверять чертежам даже из проверенных источников. Лучше 100 раз проверить, чем 1 раз поверить.

Пока я писал эту статью, модель уже основательно запылилась стоя рядом со мной. Фотосессия стоила мне оторванных люков кабин и мелкими царапинами краски. Написание статьи всегда испытание пылью, линейкой и циркулем-измерителем для готовой модели. На этом сказ о модели Convair B-58A Hustler я прекращаю, а модели пора на ремонт и под стекло.

» Информация о статье
Лучшая публикация - август 2008

http://scalemodels.ru/modules/myarticles/article_storyid_1095.htmlЛучшая публикация - август 2008 http://scalemodels.ru/modules/myarticles/article_storyid_1095.html
vnl в 15.08.2008 - 16:57
Тема: Re: Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Может я чего-то не догнал, но по моему передняя стойка при таком расположении контейнера не уберется!
SDA в 15.08.2008 - 17:32
Мне в свое время масштаб задал Gunship AC-130 от Italeri 1/48, сейчас как раз пытаюсь привести все бомберы к этому масштабу, но в то же время Валькирия в 48-ом или М-50 точно были-бы перебор

Вот коллега Сотку в 48-ом продаёт:
http://www.arcforums.com/forums/air/index.php?showtopic=160353
Похоже на набор заготовок.
SilverGhost в 16.08.2008 - 01:29
Стойка сначала складывалась пополам вперед, а потом на подкосах складывалась назад. таким образом колеса и фары находились в передней части ниши, а ее геометрическая середина - у задней. Стойка не прикреплена жестко к нише, она опирается на 2 подкоса, на которых она может вращаться или как это лучше сказать...
Вот несколько фоток иллюстрирующих этот процесс. К сожалению ничего лучше не нашел в 4-х монографиях. На фото только начало первой фазы складывания.
На фото уже конец первой фазы и начало складывания назад. Видно что стойка проходит в сантиметрах от контейнера.
[url=http://www.postimage.org/image.php?v=gx2z3UI0][/url]
proff71 в 16.08.2008 - 02:05
Стойка сначала складывалась пополам вперед, а потом на подкосах складывалась назад. таким образом колеса и фары находились в передней части ниши, а ее геометрическая середина - у задней. Стойка не прикреплена жестко к нише, она опирается на 2 подкоса, на которых она может вращаться или как это лучше сказать...
Маленькое видео, показывающее начальную стадию этого процесса:
http://ru.youtube.com/watch?v=KFfqUC-1NYk
foxbot в 22.08.2008 - 12:57
Тема: Re: Italeri 1/72 Convair B-58A Hustler - Урок геометрии
Старался человек. Уже за это можно его уважать. Все остальное: мелочевка, соответствие чертежам - дело каждого. Сделал - хвала и уважение, а не сделал - никто осуждать не станет.
vnl в 01.09.2008 - 14:28
Стойка сначала складывалась пополам вперед, а потом на подкосах складывалась назад. таким образом колеса и фары находились в передней части ниши, а ее геометрическая середина - у задней. Стойка не прикреплена жестко к нише, она опирается на 2 подкоса, на которых она может вращаться или как это лучше сказать...

Лихо придумали. Да, матчасть надо учить :)
avcooper в 25.07.2011 - 18:16
Андрей, классная статья! Молодец!

После такой статьи, а точнее, как я понял, ее первой части, жду продолжения с нетерпением, можно расслабиться, не мучить себя долгими поисками материалов, затем выяснения неточностей с целью дальнейшего их исправления…
в общем, не оставил возможностей, так как большее исследование проводить не имеет смысла, для исследования прототипа и модели – остается только желающим покупать или доставать из «закромов родины» модель B-58A и поэтапно, в соответствии с твоей статьей, ее собирать.
Не надо писать больше такие статьи, а то «растащит» нас в плане исследовательской работы! :lol:
На самом деле, спасибо за разгрузку. Например, у меня нет особо много свободного времени на сборку модели, не говоря уж, о сборе материалов к ней. Спасибо!

бесспорно +1 за статью-исследование :smile:

P.S. У меня пока нет места для защищенного (от маленького сына) размещения больших моделей типа В-58А, а в будущем посмотрим. :wink:
SilverGhost в 25.07.2011 - 21:28
avcooper
Спасибо за отзыв!
конечно в статье есть неточности, выявленные за 3 года. но суть остается примерно прежней.

у меня лежит модель Монограм 1/48 - она сделана поинтереснее и поточнее. несмотря на свою внешнюю расшивку. + есть клевая декаль на YB-58A))))

С уважением, Андрей
avcooper в 26.07.2011 - 12:13
у меня лежит модель Монограм 1/48
В-58 в 1/48!!! так это, Андрей, вообще пол-квартиры! :shock:
SilverGhost в 26.07.2011 - 18:28
да не, 60 с чем то сантиметров. размах 40 с чем то.
жить можно. обзор монограма когданить да напишу....

С уважением, Андрей

Добавить свою статью | Обсудить на форуме

Вы должны быть пользователем сайта, чтобы комментировать статьи!
Зарегистрироваться

» Социальные сети


добавить на Яндекс
ScaleModels.ru - сборные масштабные модели. © 2005-2015. Работаем на сервере FastVPS.ru
Privacy Policy
