Tamiya 1/35 PAK-35

Изначально задумывалась диорама. Особых сложностей при сборке не было, единственный момент, это замена основного щита из набора на травлённый – который в свою очередь тоньше пластика, и их два.

Немного истории

Разработанная в 1928-1930 гг. пушка Pak-35/36 (РаК — панцерабверканоне) в начале второй мировой войны была основным противотанковым средством пехотных дивизий вермахта. Каждый полк имел роту таких пушек (12 единиц), кроме того, в составе трехротного противотанкового дивизиона имелось 36 пушек. С учетом трех пушек в разведывательном батальоне, пехотная дивизия по штату имела 75 пушек Pak-35/36. Всего было изготовлено примерно 16 тыс. этих пушек.

Кроме борьбы с танками и бронемашинами противника пушка использовалась также для уничтожения огневых точек и открыто расположенной живой силы.

Легкий двухколесный лафет с раздвижными станинами обеспечивает при раздвинутых станинах угол горизонтального обстрела 60°. Стрельбу можно вести и не разводя станин, но выключив подрессоривание. Лафет снабжен колесами с резиновыми шинами, однако первые образцы пушки имели деревянные колеса.
Пушка имеет клиновой горизонтальный затвор с механизмом автоматического закрывания. Наличие этого механизма обеспечивает скорострельность до 20 выстрелов в минуту.
Tamiya <a href=1/35 PAK-35 " src="http://scalemodels.ru/images/library/posts/thumbs/1216898886_img_1803.jpg" />Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35
Для поражения живой силы противника в боекомплект пушки входит осколочный снаряд с головным взрывателем мгновенного действия.

Противотанковая пушка Pak-35/36 весьма эффективно использовалась в годы гражданской войны в Италии, на начальном этапе второй мировой войны ее характеристики оценивались как удовлетворительные. С появлением же танков с противоснарядной броней боевая ценность пушки снизилась до нуля. Так, в одном из донесений говорилось, что расчет 37-мм пушки добился 23 попаданий в один и тот же танк Т-34 и лишь когда снаряд угодил в основание башни, танк был выведен из строя. Во фронтовых частях она получила ироничное название «армейская колотушка».
Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35



Дошли руки до написания статейки по данной диораме.
Дополнительно к комплекту пушки был прикуплен набор травления Part.
Изначально задумывалась диорама. Особых сложностей при сборке не было, единственный момент, это замена основного щита из набора на травлённый – который в свою очередь тоньше пластика, и их два.
Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35
Соединять их пришлось 8-ми маленькими круглыми кусочками пластика, пришлось немножко попотеть.
Окраска произведена тамиевской эмалью, тонировка так же ей.
В некоторых местах сделаны потертости графитным карандашом.
Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35

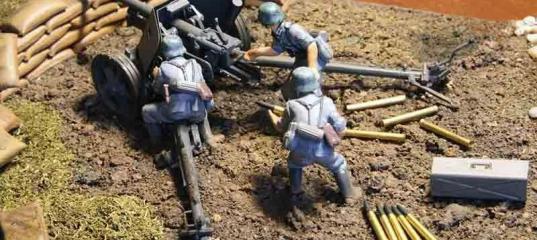

Несколько слов о самой диораме. В качестве основания была приобретена в модельном отделе подставка с углублением. Далее, с помощью гипса была сделана неровная основа земли. После засыхания я понял, что немножко рельефность меня не устаивает. Купив мешочек с землёй, я занялся созданием «настоящего» земляного покрытия, что в процессе мне помогло вставить и «испачкать» пушку в земле.

Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35
Прикреплял землю к гипсу с помощью строительного ПВА, создавалась смесь из ПВА и земли. В качестве травы использовал зимние запасы сухого укропа жены, за что получил небольшой выговор :-))

Траву посыпал на ПВА, а перед тем, как она окончательно высохла побрызгал её лаком для волос. Мешки из тамиевского набора.
Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35Tamiya 1/35 PAK-35
В принципе всё. Единственное, не могу найти фото создания основы….

» Информация о статье
Александр Кучеренко в 24.07.2008 - 20:24
Да, косячок :oops:
Действительно это 75мм PAK40. По поводу мешков.... У них не было времени закопать её :D Пришлось так прятать.
В принципе, может они и по-другому разлетались, это же физика, но на тот момент видел это так. Да и по диорамам это можно сказать моя первая "серьёзная".
tdg в 25.07.2008 - 14:02
Тема: Re: Tamiya 1/35 PAK-35
Неплохая работа, вот мешки с песком напрягают... если они тамиевские то лучше было бы не брать - слишком они какието дутые, как будто массы не имеют, и фактура нулевая.
Александр Кучеренко в 25.07.2008 - 14:13
tdg
Да, немного дутые, но без них было как-то пустовато.
ABRAVITOV в 25.07.2008 - 18:00
Динамика данной диорамки, смотрится живенько.
У фигурок позы,можно сказать живые.
Мне понравилось!
Оставляю, обсуждение исторической "стороны медали"
людям, в этих вопросах "подкованным"!
Удачи!
Predator в 25.07.2008 - 18:46
Тема: Re: Tamiya 1/35 PAK-35
Насколько я знаю, противотанковые пушки просто вкапывали на максимальную глубину в землю и маскировали как только можно, что бы обеспечить себе первый выстрел...

Это при глухой обороне - когда работают как по живой силе так и по танкам.
В чисто противотанковой охоте просто маскировали мусором - выстрелили, откатились на другую диспозицию ..........
Хотя реально такое расчеты успевали сделать от силы пару эффектвных выстрелов - потом их накрывали огнем другие танки
Александр Кучеренко в 27.07.2008 - 01:46
Огромное спасибо коллеги за внимание!
Все замечания прибавляются всегда к опыту.
Вячеслав_Демченко в 27.07.2008 - 17:41
Snakez, Саша, мне работа понравилась!
Есть, конечно, замечания... Куда ж без них?! :)
Что-то или с цветом на фото, или на самом деле оттенок униформы слишком голубой?
И ещё. И орудие, и расчёт выбиваются из общей композиции. Вот бы их "припылить" земляными оттенками и тем обеъдинить с поверхностью! Было бы замечательно. :)
Александр Кучеренко в 27.07.2008 - 22:05
Вячеслав_Демченко(Witaj)
Слав, спасибо. Да, действительно прёт голубой немного :D Хотя, как советуют японцы, получается темновато, это я высветлял его ещё.
А по поводу земляных оттенков, ты прав. Но, когда делал, думал, что будет слишком грязно. Мы всё мотаем на "ус"!
Pro_P@triot в 06.08.2009 - 20:53
Тема: Re: Tamiya 1/35 PAK-35
Доброго времени суток! У меня короткий вопрос: как называется цвет, в который красятся гильзы? Заранее спс!
РоманДорин в 25.05.2013 - 02:11
Тема: Tamiya 1/35 PAK-35(#1072) - обсуждение
По моему, главный минус это снаряды воткнутые боеголовкой в землю как частокол в сельском огороде. Ну и синий цвет просто убивает...
