Как сделать сушилку для моделей своими руками?

В связи с тем, что рабочее место и дом для кота находятся в одном помещении, то есть на балконе, возникла необходимость ограничить доступ пыли и шерсти на свежепокрашенные модели. Прочитав несколько статей на тему сушилок, решил сообразить свою. Всё равно без дела лежат куски фанеры и непонятно зачем заказанный у братьев китайцев элемент Пельтье.

 Первым делом встал вопрос о размере сушильной камеры. Для 72-го масштаба была взята модель СУ-34 от Звезды, длина которой оказалась максимальной из всех имеющихся в наличии не собранных моделей. К ней добавил 2 сантиметра. С высотой было проще, благо все модели примерно одного роста, ну и запас немного оставил.
Первым делом собрал каркас и прикинул места для оборудования
Как сделать сушилку для моделей своими руками?
Потом вырезал отверстия и установил вентиляторы
Как сделать сушилку для моделей своими руками? и пыльники
Как сделать сушилку для моделей своими руками?
При тестовой сборке и примерке был выявлен просчёт в размерах камеры!!! Ширина вытяжного вентилятора-2 см не была учтена!!! И соответственно размер внутри уменьшался на 2 см, что ограничивало применение камеры. После недолгих раздумий и анализа ситуации было принято следующее решение: так как не было лишней фанеры, пришлось вытяжной вентилятор вынести на внешнюю сторону.
Как сделать сушилку для моделей своими руками?
Для лучшего сохранения температуры изнутри камеру заклеил теплоотражателем.
Как сделать сушилку для моделей своими руками?
и установил мотор.
Как сделать сушилку для моделей своими руками?
На верхнюю крышку, для освещения приклеил давно валявшийся кусок светодиодной ленты.
Как сделать сушилку для моделей своими руками?
Когда каркас был собран, начался монтаж электрической части.
Был найден на работе радиатор
Как сделать сушилку для моделей своими руками?
к термоэлементу
Как сделать сушилку для моделей своими руками?
, две клеммные планки, и клавиша включения.
. У китайцев заказан термоконтроллер с датчиком температуры, который вставил в радиатор и регулятор оборотов двигателя, так как не нашел на 12 вольт , и сам движок с редуктором в сборе. Долго размышлял как прилепить элемент к радиатору и отводить холод от элемента. Принял такое решение: Намазал термопастой элемент, наложил маленький радиатор 4 см (для лучшего холодоотвода), сверху кулер 4 см и всё прижал крепёжной металлической лентой прикрученной к радиатору.
Как сделать сушилку для моделей своими руками?
Так же из крепёжной ленты сделаны держатели для всей конструкции. На лицевой стороне прорезал отверстия для всего необходимого.
Как сделать сушилку для моделей своими руками?
Собрал всё электрическую часть, использовав провода от витой пары
Как сделать сушилку для моделей своими руками?
И вывел питающие провода наружу и закрепил на конце usb-вилку
Как сделать сушилку для моделей своими руками?
Всё электропитание 12 вольт от питающего центра.
Поворотное основание сделал из пластины фторопласта
Как сделать сушилку для моделей своими руками?
(спасибо предыдущей работе) с помощью паяльника
Как сделать сушилку для моделей своими руками?
Закрепил на редукторе с помощью винта.
Дверца сделана из куска оргстекла и уплотнена резиновым уплотнителем. Приделана ручка и защёлка.
Как сделать сушилку для моделей своими руками?

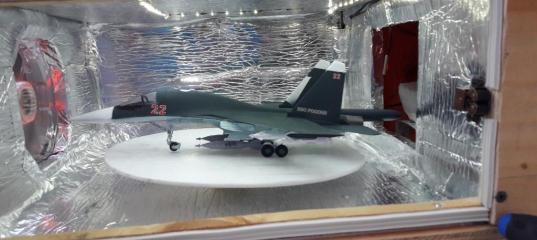

Тестовая примерка модели самолёта прошла успешно!!!
Как сделать сушилку для моделей своими руками?
И вид на конечном месте
Как сделать сушилку для моделей своими руками?
Температуру данное устройство держит ровно. При желании можно поставить обратный выключатель и сделать холодильную камеру, поменяв полярность. В данный момент идут косметические доработки.

» Информация о статье
Bonifacio в 28.10.2016 - 13:10
Тема: Как сделать сушилку для моделей свои...(#10398) - обсуждение

Да, при наличии домашних зверств, такая штука не лишняя.
steinhoff в 28.10.2016 - 13:42
Можно использовать старый корпус от печки СВЧ.
shurig в 28.10.2016 - 18:13
я вот такую штуку использую, отпилив в ней дно https://market.yandex.ru/product/12649843?track=model_card_analog_snippet
semalevik в 29.10.2016 - 10:36
Тема: Как сделать сушилку для моделей своими руками?
а я сушу модели в духовке))) такая своеобразная камера, краски на водной основе, включил на минимальную температуру 50% и вперед.
Виктр в 31.10.2016 - 09:48
Можно использовать старый корпус от печки СВЧ.
Я думал об этом, конечно можно, но не везде валяются поломанные микроволновки с внутренней камерой нужного размера, в основном все меньше 32 см, что маловато.
