Как сделать нихромовый резак для пенопласта

Доброго времени суток! Столкнулся я проблемой, как порезать ровно пенопласт для подставки под модель,диораму и т.д. Проблема порезать его с помощью ножа для меня серьезная,так как трясется рука после аварии.Порылся в интернете в поиске инфы и наткнулся на вот такую вещь как нихромовый резак.

 Его применяют для резки пенопласта,дерева,пластика и т.д. Ну и дело понеслось! Первом делом надо было найти нихромовую нить(проволоку),в поисках ее прошерстил весь гараж,гараж соседа (с его разрешения конечно))),подвал,чердак ну и все места где можно было найти ее,не найдя ничего подходящего, было уж опустил руки,но наткнулся на старый паяльник без ручки,разобрав его добрался до нити.
Как сделать нихромовый резак для пенопласта
Далее делаем стенд для тестирования нити,решил я сделать длину нити около 50 см,чтобы можно было применять резак не только для моделизма. Взял брусок,вкрутил саморезы и натянул нить между ними.
Как сделать нихромовый резак для пенопласта
Теперь надо подобрать блок питание,было несколько вариантов,первым взял китайский блок питания постоянного тока на 1 ампер до 15 вольт выдает,подцепляем один крокодильчик на один конец нити,а другой крокодильчик на другой конец нити,включаем блок питания ,а не тут то было не работает(( перемещаем один крокодильчик ближе к центру,опят нет, еще ближе вот оно нить начала нагреватся,берем кусочек пенопласта,и режем.


Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта
Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта

Порывшись еще нашел блок питания на 20 вольт 2 ампера,для светодиодный ленты,он как я помню был не исправен.поэтому и выдавал 20 волт вместо 12,подключаем. Длина прогреваемой части нити увеличилась всего на 8 см.

Как сделать нихромовый резак для пенопласта

Ищем дальше,тут пришел сосед по гаражу,спросил у него нет ли чего подходящего,он дал положительный ответ.Проходит минут 20,вот он блок питания на 36 вольт переменки,использовался в гаражах чтобы провести 36 вольт для подвального помещения.

Как сделать нихромовый резак для пенопласта

Подключаем все 50 см нити нагреваются и очень даже не плохо режут пенопласт.Супер! Начинаем делать станину.

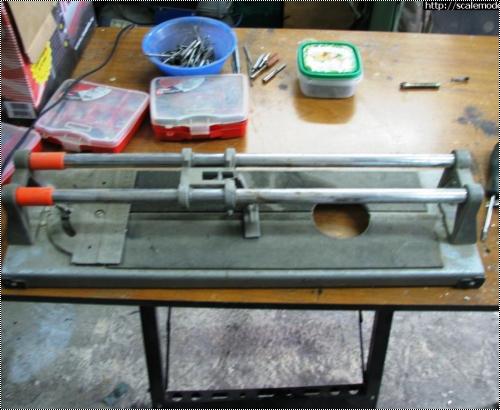

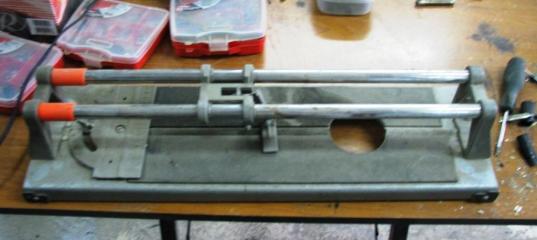

Шерстим потайные уголки гаража,вот оно то что надо старый плиткорез с отломанной ручкой,разбираем.

Как сделать нихромовый резак для пенопласта

Шерстим дальше,находим алюминиевую арматуру,механизм ручки двери от газели,пару палочек пвх пластика,немного стеклотекстолита.

Как сделать нихромовый резак для пенопласта

Отрезаем алюминиевый п-образный профиль,длина 50 см,далее нагреваем его и вживляем в него пвх палочку,в начале и в конце,они будут служить изоляторами.сверлим профиль,крепим пвх палочки,также крепим механизм от газели)) Не много доработав его,избавился он люфта.Отрезаем полоску стеклотекстолита,режем пополам и крепим к пвх палочкам.

Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта
Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта

Далее крепим все это на нашу станину от плиткореза,протягиваем провода,цепляем их на 3-х мм болтики которые просунуты в отверстия в текстолите.Также на эти болтики цепляем маленькое колечко из стальной проволоки,далее на это кольцо привязываем один конец нихромовой нити,на другой конец нити цепляю пружинку (не жесткую) она нужна для компенсации растяжения нити при нагревании.

Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта
Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта
Как сделать нихромовый резак для пенопласта

Теперь можно и опробовать,берем кусочек пенопласта и режем.

Как сделать нихромовый резак для пенопласта

Любуемся результатом.

Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта Как сделать нихромовый резак для пенопласта

Ну как то так! Прошу прошение за фото,но лучшего не получилось!

» Информация о статье
Просмотров: 17537
Опубликовано:
sergand53 в 09.09.2015 - 12:19
Тема: Как сделать нихромовый резак для пено...(#8900) - обсуждение

В качестве источника питания лучше всего использовать реостат (ох и тяжёлая штука!).
ast55 в 09.09.2015 - 12:31
а реостат разве источник питания?
хм...всегда думал он для регулировки тока и напряжения в цепи.
Не тому учили...эх
Николай... в 09.09.2015 - 12:48
Тема: Re: Как сделать нихромовый резак для пено...(#8900) - обсужд

В качестве источника питания лучше всего использовать реостат (ох и тяжёлая штука!).

Не реостат,товарищ имел в виду ЛАТР(лабораторный трансформатор).
sadesign в 10.09.2015 - 10:09
Тема: Как сделать нихромовый резак для пенопласта
Ждем статьи, как из терморезака сделать плиткорез.
sergand53 в 13.09.2015 - 19:16
Николай, спасибо, Вы спасли мою седую голову от позора!
