Как сделать фрезерный столик

Доброго времени суток! Вот еще одна поделка,из моей коллекции) Фрезерный столик,для фрезерования рамок,подставок под модели,фигурки и диорамы

Давным давно, в далекой далекой галактики.. Ой не туда понесло)) Был у меня ручной фрезер фирмы SKIL,у него сгорела кнопка и регулятор оборотов,отложив его на полку купил себе другой. Наткнувшись на одну интерсную статейку как использовать мой старый фрезер.

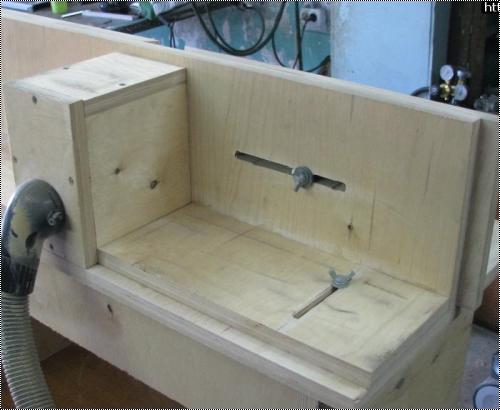

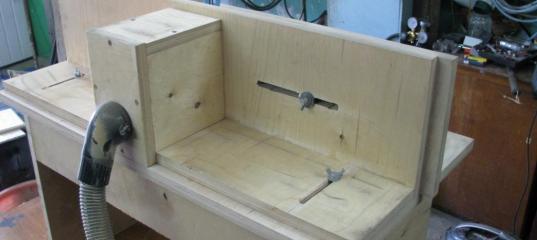

Ознакомился,поехал в строительный магазин.Купил 20мм фанеру,мне ее там же и порезали на станке по моим размерам,купил болтов м6 с воротком,мебельных стяжек.Приехал на гараж,начал сборку.на сборку ушло почти 6 часов.Размеры столика 800х420х400. С задней стороны столика сделал вывод под пылесос,Также сделать регулировку опорной стойки по глубине.На самом фрезере выкинул кнопку,и соединил напрямую. Высота фрезы регулируется самим фрезером.

Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик
Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик
Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик
Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик
Как сделать фрезерный столик

Вот результат,сами подставки из ламинированного МДФ,края грунтованы и крашены авто эмалью из балончика.

Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик
Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик Как сделать фрезерный столик

» Информация о статье
Просмотров: 7020
Опубликовано:
taktik в 10.09.2015 - 13:12
Тема: Как сделать фрезерный столик(#8901) - обсуждение

На заказ подставки делаете?
sadesign в 10.09.2015 - 15:19
Тема: Как сделать фрезерный столик
По сабжу прикольно. Но по смыслу - просто прямоугольная подставка в форме какой-нибудь призмы или тупо прямого или скошенного параллелепипеда всегда смотрится выигрышней и стильней.
Какое отношение к бронетехнике имеют все эти профили и архитектурно-пластические детали?! Стилистика такая стилистика! )
Nazar в 10.09.2015 - 15:36
sadesign

Все новые статьи, автоматом публикуются в разделе БТТ, если редактор не изменит раздел в ручную.:wink:
sadesign в 10.09.2015 - 15:37
sadesign

Все новые статьи, автоматом публикуются в разделе БТТ, если редактор не изменит раздел в ручную.:wink:

Под фразой "Какое отношение к бронетехнике..." я имел ввиду не то, как статья попала в раздел БТТ, а зачем все
эти архитектурные обломы на подставках? ) Украшательство ненужное это.
Nazar в 10.09.2015 - 15:47
sadesign

Ну не знаю. Мне вот например, недавно заказали модель ИС-7 на примерно такой подставке и под колпаком...так-что....А корабли поголовно на таких стоят.
sadesign в 10.09.2015 - 16:00
А корабли поголовно на таких стоят.

Ну так и я об этом же. Все поголовно - без разбора, хоть парусник 16 века, хоть суперсовременный авианосец.
Ну да ладно, это я придираюсь. Наверное, в моделизме это совсем не главное. Но не любую картину можно запихнуть в любую раму все-таки. )
Харуныч в 10.09.2015 - 17:21
лично я видимо ленивый и мне проще купить готовый=)
давно купил подобный стол как на картинке, стоит в мастерской. иногда режу подставки когда нужно.
bubon2010 в 11.09.2015 - 14:47
Тема: Re: Как сделать фрезерный столик
По сабжу прикольно. Но по смыслу - просто прямоугольная подставка в форме какой-нибудь призмы или тупо прямого или скошенного параллелепипеда всегда смотрится выигрышней и стильней.
Какое отношение к бронетехнике имеют все эти профили и архитектурно-пластические детали?! Стилистика такая стилистика! )

К самой БТТ никакого, да. Но очевидно же, что модель на этой подставке будет где-то стоять, а это, как правило мебель. Вот к ее-то стилю и подойдут "архитектурно-пластические детали". Особенно к дорогой классической мебели, сам видел в кабинете большого начальника такие подставки с моделью, смотрится супер!
suhov в 21.09.2015 - 22:00
по смыслу долго препираться можно а по существу следующее:
1. если работать по опорным щечка, то нужно их делать регулируемыми раздельно, что бы задавать величину съема при обработке фрезой. так же желательно, что бы щечки сдвигались, тогда меньше будет лететь пыль наружу, а главное удобнее работать.
2. если гонять контур по подшипникам на фрезах, тогда вся конструкция должна быть съемной. можно будет делать овалы, круги и пр...

а вообще идея супер, можно не только подставки делать. в следующий раз закидывайте идею на форум, поможем конструкцию вылизать до идеала!
Tieren в 23.09.2015 - 22:45
Тема: Как сделать фрезерный столик
suhov опорные щечки регулируются отдельно, сдвигаются и снимаются, опорная стенка на которой они крепятся регулируется по глубине, она же сымается.
Спасибо за отзывы!
