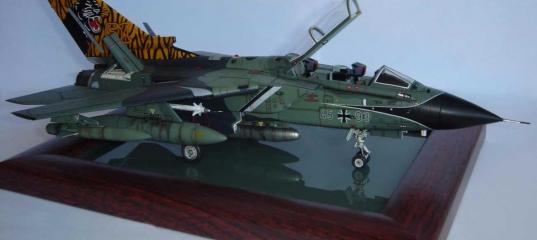

Revell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо

Слапыгин Игорь Георгиевич. Моделями увлекаюсь уже давно. Отдаю предпочтение масштабу 1:72. В своих моделях стараюсь выдерживать высокий уровень деталировки. Хочу выставить на Ваш суд очередную свою модель. Делаю это впервые. Итак, перед Вами Торнадо IDS “Tigermeet” от REVELL.

Модель 1998 года выпуска лежала у меня уже давно. И не известно, сколько бы она еще пылилась на полке, если бы не был получен заказ на постройку Торнадо ECR. Воспользовавшись этим случаем, я решил заодно построить и свой экземпляр, делая обе модели сразу. Сравнивая две отливки, обнаружил, что за это время форма у REVELL несколько поизносилась.
Revell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
Особенно это касается прозрачных деталей. На отливке IDS весь пластик в идеальном состоянии, у ECR уже появился облой, а некоторые детали, такие как крыльевые АНО, прицел и вовсе потеряли форму, превратившись в бесформенные комки. В целом отливка производит хорошее впечатление.
Revell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
Расшивка проработана довольно тонко и подробно. Деталировка дана довольно тщательно. Мастера разработчики из REVELL явно отдали дань уважения своему самолету. Как ни крути, а это все же современный мессершмит. Консервативные немцы верны своим традициям. Едва уловимые черты 262-го явно присутствуют в Торнадо. Но пора вернутся к модели. Процесс сборки прошел без особых приключений. Модели собирались довольно приятно. Особых наворотов на этой модели я не делал. Сосредоточив основное внимание на детальной покраске самолета. Для этого был основательно перелопачен Интернет ресурс, в результате чего накопилось довольно много информации по копируемому самолету. К концу поиска был найден именно мой вариант. Модель окрашена акрилом лаборатории Шпиц Хакер.

Revell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
Тонировка и следы эксплуатации нанесены акварелью, для закрепления которой модель задута лаком Дюпонт с матирующей добавкой. Стоит сказать о некоторых дополнениях, которые, на мой взгляд, несколько оживили модель: 1) Были заменены все штоки амортизаторов шасси, стоек толкателей воздушных тормозов, а так же тяги створок основного шасси. Эти пластиковые детали были удалены, на их место были поставлены мед. иглы от систем соответствующего диаметра. Блеск натурального металла придал хорошую реалистичность этим деталям. По этим же соображениям из алюминиевой фольги был сделан хомут стяжки двигателей.

Revell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
В носовой части фюзеляжа, предварительно удалив пластиковые, поставил датчики крена и тангажа, сделанные из хвостовика сверла диаметром 0,5 мм. Разумеется, все эти детали не окрашивались, сохраняя свой натуральный металлический цвет. Так же были доработаны замки подкрыльевых и подфюзеляжных пилонов. Из алюминиевой фольги были сделаны выштамповки, имитирующие головки болтов. После чего пилоны обрели более реальный вид.

Такой же доработки подверглась и передняя стойка шасси. В конце работы над моделью в соответствии с имеющимся фото решил добавить несколько технических ленточек аэродромного обслуживания.

Revell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие ТорнадоRevell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
Насколько хорошо всё это получилось судить Вам.

С уважением Слапыгин И.Г.
Фото: Николай Усачёв.
Компьютерная обработка: Слапыгина Александра.






» Информация о статье
Wild Weasel в 02.06.2008 - 15:17
Тема: Re: Revell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
А можно еще поподробнее про:

Едва уловимые черты 262-го явно присутствуют в Торнадо
:shock:

Резкая граница цвета - это нормально для Торнадо в 1/72?
Лично я думаю, что для 72-го вполне допустимо сделать резкую границу:

[url=http://www.postimage.org/image.php?v=aV1YSUqJ][/url]
Ditrih в 02.06.2008 - 18:31
Тема: Re: Revell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
Очень понравилась модель, вообще Торнадо как воплощение возраждения немецкой авиапромышленности просто сказочный самолет есть в нем что то такое немецкое неуловимое, хоть он и создавался в консорциуме. Снимаю шляпу модель класс!
Валера123451 в 02.06.2008 - 20:27
В целом модель понравилась, по окрасу не скажу не моя тема.
proff71 в 02.06.2008 - 22:37
Модель очень хороша! Поздравляю! Но лично мое мнение - черезчур грязновата, и местами расшивка как-то нехорошо смотриться :(
HIND в 04.06.2008 - 09:19
Мне очень понравилась модель.Я как новичок, желаю вам удачи :D но мне кажется, что дно самолета сильно грязное получилось.
romeoferrari в 04.06.2008 - 09:56
Мне модель понравилась. Хорошо затонированы стойки, ниши шасси и кокпит хорош.
У мнея вопрос- это металическая трубочка?
[url=http://radikal.ru/F/i005.radikal.ru/0806/5b/97cd363e91cd.jpg.html][/url]
Слапыгин_Игорь в 04.06.2008 - 21:28
Тема: Re: Revell 1/72 Tornado IDS Tigermeet - Нашествие Торнадо
А можно еще поподробнее про:

Едва уловимые черты 262-го явно присутствуют в Торнадо
:shock:

Резкая граница цвета - это нормально для Торнадо в 1/72?
Лично я думаю, что для 72-го вполне допустимо сделать резкую границу:


Краски подбирались в лаборатории Шпиц Хакер, по этому снимку. Результат получился довольно близкий. К моему большому сожалению фото не передало настоящих цветов, даже подставка у ECR вместо чернильно-синей выглядит как голубая, цвета ушли в синеву, снимали пасмурным днем и фотовспышка была необходима.

Добавлено спустя 12 минут 16 секунд:

У меня в планах стоит эта модель, но что-то желание пропало - облой на формах и замыленные отливки никакого доверия не внушают.

Критика и вопросы:
А что это за лаборатория Шпиц Хакер? И что за лак Дюпонт?
У вас или расшивка неаккуратная, или вспышка била не туда, или смывка акварелью не так сделана.
http://scalemodels.ru/modules/myarticles/imagepreview.php?id=953&image=1212345829_dsc 03383.jpg
Вот на этом фото видна расшивка в два ряда. Или я путаю?
Резкая граница цвета - это нормально для Торнадо в 1/72?
Колеса классно покрашены. Как вы это делали?
А вот как вы накрасили полоски белого на фонарь?
Кокпит тоже внушает уважение.

Шпиц Хакер лаборатория подбора автоэмалей, Лак Дюпонт - высококачественный акриловый лак. В этом месте Revell почему то поленился сделать нормальную расшивку, поэтому пришлось прорисовывать её от руки. Резкая граница цвета это нормально, см. фото.

например вот это фото.

Добавлено спустя 2 минуты 31 секунду:

Мне модель понравилась. Хорошо затонированы стойки, ниши шасси и кокпит хорош.
У мнея вопрос- это металическая трубочка?
[url=http://radikal.ru/F/i005.radikal.ru/0806/5b/97cd363e91cd.jpg.html][/url]
Да металлическая.
Александр Кучеренко в 09.09.2008 - 10:08
Всё отлично, но как мне кажется, линии "расшивки" очень сильно выделены.
HOOLY_GUN в 14.11.2008 - 13:38
ОФФ Занимательно находить ветку о Tornado в разделе США... :roll:

Классно покрашена модель - хотя с передачей цветов, реально - или фотоаппарат глюканул, или непопадание в цвет?

Тонировка модели имхо выполнена несколько с фанатизмом. На живых "торнадо" скопления пыли/грязи несут не такой категорично черный оттенок. И если он есть даж в другом цвете - то параллельно к нему просится и эффект выгорания краски, подтеки технических жидкостей, следы от обслуживания самолета.
По передней стойке - непонятны вообще куполообразные "шляпки" каких-то гигантских болтов, отраженных "серебрянкой". В реалии там все выглядит несколько , тем более размер штока стойки - выполненный на модели из иглы.
По Торнадо интернет изобилует неисчеслимым множеством превосходных ов - неужели неинтересно было в них нырнуть? ;)


ЗЫ Еще раз демонстрация такой красивой модели показывает, насколько Revell серъезно подходит к современным технологиям моделирования. Да, пусть это не 72-ой, а скоре 76-ой масштаб - но Торнадо выглядит отлично! Детализация, дека, яркие варианты камуфляжей... Я тоже припас для своей коллекции ECR. GR.1 от Revell, и по-тихоньку пилю F.3 от хаси. Однозначно все модели требуют замены на airesовские, замены ниш аэродинмических тормозов (привет "эдику" с прекрасным травлом), проработки кабин и др. мелочей.
Самый главный баг Revell - масштабность, но выигрыш - в отличной деталировке. У "хаси" все наоборот - прекрасно ложится в чертежи, но реально уступает в мелочах.

кстати, живые фото:


BatMan в 18.11.2008 - 18:57
Очень понравилась модель. Действительно, похоже на 48ой. Много внимания уделено проработке мелочей. Особенно понравилось загрязнение - на боевой машине грязи мало не бывает :lol: . Есть одно уточнение... Если уж модель такая грязная, то надо было надуть нагар от реверса двигателей на обоих сторонах киля. Поставил 10.
