Оптимизатор распределения шпаклевки (ОРШ)

Приветствую!
Недавняя публикация материалов одной из наших коллег, в которой она любезно поделилась своими наработками в области оптимизации работы со шпаклевкой, сподвигла и меня на то, чтобы поделиться с коллегами своими личными достижениями в этой области.


 Данная статья посвящена специально разработанному мною устройству, обеспечивающему оптимизацию расхода модельной шпаклевки, а также улучшающему контроль за качеством её распределения по шпаклюемой поверхности.

Устройство изготовлено на базе одноразового пластикового медицинского шприца и получило сокращенное название ОРШ (аббревиатура от «оптимизатор распределения шпаклевки).

1. Изготовление ОРШ


Для изготовления ОРШ вам понадобится одноразовый пластиковый медицинский шприц. Сразу обращаю внимание на то, что при подборе шприца для ОРШ необходимо обратить внимание на конструкцию поршня:

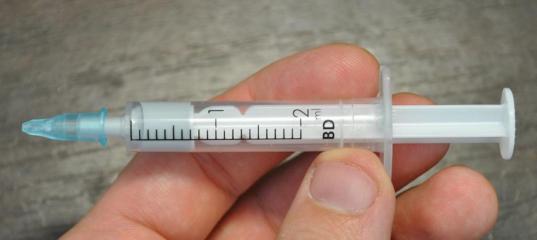

Оптимизатор распределения шпаклевки (ОРШ) Оптимизатор распределения шпаклевки (ОРШ)

Как видно на приведенных выше фотографиях, основание поршня бывает пластиковое, а бывает резиновое. Поскольку резина может вступать в реакцию с компонентами шпаклевки, применять такой поршень для изготовления ОРШ строго не рекомендуется. Наш выбор – пластиковый поршень.

Главное новшество в ОРШ – это специальный наконечник, благодаря которому и достигаются все положительные эффекты от применения устройства. Наконечник получен путем удаления стальной иглы из иглодержателя с последующей его доводкой. Таким образом, если ваш шприц комплектовался иглой, к примеру 0,6 мм, то иглодержатель после удаления иглы будет иметь отверстие аналогичного диаметра. Подробнее об изготовлении наконечника:

Оптимизатор распределения шпаклевки (ОРШ)

1. Наконечник перед удалением иглы
2. Наконечник после удаления иглы
3. Обработка кончика наконечника


Таким образом, в наличии получается ОРШ, готовый к дальнейшему применению.

Оптимизатор распределения шпаклевки (ОРШ)

Здесь стоит особо отметить, что в зависимости от индивидуальных потребностей пользователя, разработанное устройство может быть изготовлено на базе шприцов объёмом 3 мл, 5 мл, и... (тут барабанная дробь) ...даже 10 мл!!!!!!! (спец версия для моделей фирмы А-модел и другого "шортрана").

2. Подготовка к эксплуатации ОРШ

Для того чтобы подготовить ОРШ к применению, необходимо совершить следующие действия:
1. Вытянуть поршень из шприца

Оптимизатор распределения шпаклевки (ОРШ)

2. К обратной стороне шприца поднести тюбик с Тамиевской шпаклевкой (можно применять также и шпаклевки других фирм – этот принцип универсальности применения ОРШ был заложен на стадии его проектирования) и выдавить в шприц потребное количество расходного материала

Оптимизатор распределения шпаклевки (ОРШ)

3. Вставить обратно поршень и выдавить из шприца весь оставшийся в нем воздух.

Оптимизатор распределения шпаклевки (ОРШ)

Устройство оптимизации распределения шпаклевки (ОРШ) готово к эксплуатации.

3. Эксплуатация ОРШ

Отличительной особенностью применения ОРШ является возможность нанесения шпаклевки непосредственно из шприца прямо на шпаклюемую поверхность. Для этого необходимо поднести шприц к месту предполагаемого нанесения шпаклевки, после чего путем нажатия на поршень ОРШ добиться её истекания через наконечник в потребном количестве и с необходимой скоростью.

Оптимизатор распределения шпаклевки (ОРШ)

Сила нажатия на поршень ОРШ прямопропорционально зависит от необходимой скорости истекания шпаклевки через наконечник, и обратнопропорционально зависит от диаметра отверстия этого наконечника.

Ниже приведены примеры эксплуатации ОРШ в реальных модельных условиях.

Оптимизатор распределения шпаклевки (ОРШ) Оптимизатор распределения шпаклевки (ОРШ)

В данных примерах показаны возможные варианты применения ОРШ как для шпаклевания угловых стыков, так и нанесение шпаклевки на линии расшивки (последнее можно условно прировнять к горизонтальному стыку деталей, что допускает возможность применения ОРШ и в этом случае).

В целом тестирование устройства в реальной модельной обстановке, проведенное независимыми стендовыми моделистами, обнаружило экономию шпаклевки до 57%, в то время как контроль за распределением шпаклевки по шпаклюемой поверхности улучшился в среднем на 141%. Также благодаря применения ОРШ получен выигрыш во времени на единицу шпаклюемой поверхности в среднем в 3,37 раза по сравнению с обычным способом нанесения шпаклевки.
Представляется весьма вероятным дальнейшие улучшение представленных характеристик, напрямую связанное с овладением навыками использования ОРШ.

4. Хранение ОРШ


В процессе простоя отверстие наконечника ОРШ необходимо закрывать с целью предотвращения застывания оставшегося в наконечнике расходного материала. Для этого был опробован ряд изделий, в результате чего оптимальным было признано использования канцелярской кнопки:

Оптимизатор распределения шпаклевки (ОРШ)

Причем в зависимости от предпочтений пользователя, канцелярская кнопка может быть подобрана с учетом индивидуального цветового восприятия, что особенно порадует представительниц прекрасного пола:

Оптимизатор распределения шпаклевки (ОРШ)

Собственно говоря, на этом краткое описание оптимизатора распределения шпаклевки (ОРШ) можно считать оконченным. Дополнительные вопросы при необходимости задавайте в комментарии к данной статье.

Устройство запатентовано. Патент № 64531354794135415654156574378 от 33.13.2057 г. По вопросам копирования и теражирования устройство обращаться к правообладателю.

С уважением, Дмитрий aka DimaADA.
