Scale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Смоляной Як-9У, начатый практически сразу после выхода модели почти 5 лет назад, наконец-то подошел к своему логическому завершению. Вахтанговец, подаренный театром им. Вахтангова, 29 ГвИАП, Карелия, зима 1944-1945

Как ни странно - волшебным пенделем/стимулом к окончанию модели послужила поездка в Москву на выставку ДиШоу-2011, где мне удалось не просто выпить алкоголя со старыми друзьями-моделистами и поглазеть на модели, но и познакомится со многими интересными людьми, среди которых был и Сергей из ScaleBureau.

Разумеется, в самый неприглядный момент меня тут же поймали неизвестные столичные папарацци - в погоне за сенсацией эти акулы желтой прессы не преминут воспользоваться любой вашей человеческой слабостью - так что будьте бдительны на подобных встречах. "Все, что вы делаете может быть использовано против вас" (c). ;-)

Вот после этой встречи проект, отложенный на несколько лет из-за рождения дочки и множества других бытовых проблем, моделей и фигур, был закончен достаточно быстро.

Теперь по порядку

Обзор самого набора можно посмотреть тут. После опубликования обзора и изучения различных последующих обсуждений стало понятно, что с модификацией “У” далеко не все так просто, и много не то что спорных моментов - но и прямо говоря - белых пятен.

Поэтому ниже приводу список переделок, которые были произведены на модели для достижения условно-схематической модификации Як-9У.

  • обрезаны законцовки крыльев в квадратный вид - также, соответсвенно - переделаны АНО
  • зашпаклевана фара в кромке крыла
    Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец
  • элероны заменены на вариант с полотняной обшивкой - спасибо Вектору за набор для Як-7/9. Правда - пришлось немного доработать узлы навески
  • добавлены лючки баков

Под вопросом (возможные переделки)

  • форма водорадиатора должна быть более сглаженной
  • форма сдвижной части фонаря при виде сбоку должна быть немного изогнутой, а не прямой
  • форма и расположения отверстия под выхлопными патрубками по левому борту.

Ну а дальше - технология по накатанной - единственное, что краски в этот раз мешал из Mr.Color по рецептам - вначале АМТ-7, потом добавляя черный в разных пропорциях, получаем АМТ-11/12.

Слабые места набора

 Частая проблема многих смоляных моделей - изгиб одной консоли лечится с помощью кипятка и дополнительного шлифования.
Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец
Очень тонкие детали посадочных щитков, я бы сказал даже - черезчур - я не рискнул накатывать клепку по тонюсенькой смоле - наклеил слой тонкого пластика-доширака, и дальше уже работал с этим “бутербродом”.

Не проработанный узел крепления этих щитков - пришлось делать дополнительные узлы навески - что бы их было за что приклеить.

Странной формы обод задних бронестекол в кабине. Если вклеивать деталь как есть, она получится на несколько миллиметров ниже чем нужно - поэтому нарастил снизу пластиком.

Немного фотографий в процессе

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Сборка и окраска кабины...

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Наращивание боковых стенок радиатора...

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

 Фонарь...

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Горизонтальное оперение...
Scale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец
Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Разные работы...

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

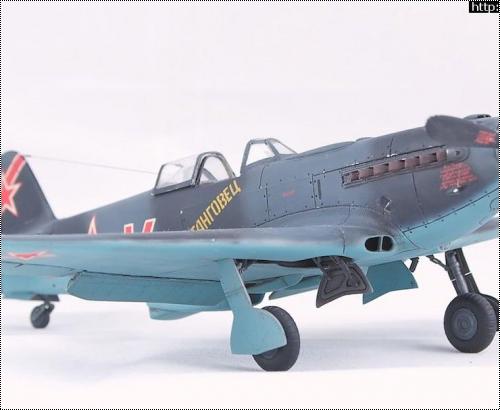

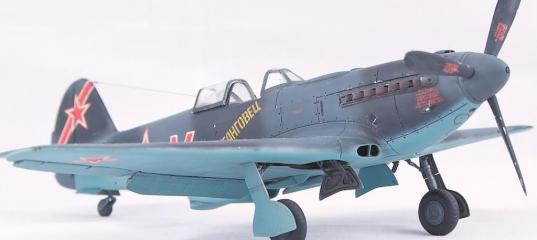

Ну и то, что получилось в итоге...

 Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Scale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся ВахтанговецScale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец

Вывод

Несмотря на некоторые недостатки реализации и большую спорную матчасть прототипа  - данный набор является самым удачным набором Як-9 в 1/48 масштабе на данный момент. Лучше всего он походит на сохранившийся Як-9У из Монино, как я понимаю - именно по этой машине модель и делалась.

» Информация о статье
Остап в 30.11.2011 - 14:09
Тема: Scale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец
Модель понравилась, впрочем, что не удивительно. Сделана мастерски!
Одно замечание: сдвижная часть фонаря "висит" в воздухе, не касаясь направляющих.
Aardvark в 30.11.2011 - 17:17
Разумеется, в самый неприглядный момент меня тут же поймали неизвестные столичные папарацци - в погоне за сенсацией эти акулы желтой прессы не преминут воспользоваться любой вашей человеческой слабостью - так что будьте бдительны на подобных встречах.
:mrgreen:
Вот стоит НА МИНУТОЧКУ :wink: прикрыть глаза и подумать:
Видимо для получения Як-9У придется сделать еще пару дополнительных телодвижений
как обязательно появятся:
неизвестные столичные папарацци
Куда этот мир катится? :twisted:
Желтая пресса одним словом! :mrgreen:

ЗЫ.Ккстати, там на интересный "товарный знак" в правом нижнем углу, так что не совсем они скрывают свою анонимность-то, папарацци эти столичные! :twisted:
omega в 30.11.2011 - 17:57
Добротная работа. Решимость довести до готового продукта ранее начатое (пусть и пять лет назад) - вызывает уважение и заслуженный плюс.
Один вопрос, Миша - пишут о 12 выхлопных патрубках. И на модели, и на прототипе

я насчитал 14. Есть ли объяснение этому - то ли пара не совсем патрубки, то ли "одно из двух"(с) :grin: ?
С уважением - Олег.
роман69 в 30.11.2011 - 22:05
Тема: Scale Bureau 1/48 Як-9У - Затянувшийся Вахтанговец
В свое время собирал для журнала М-Хобби модели ЛаГГ-3 и Ла-5,если интересно,прочитаете,но Як-1 взял в себе с удовольствием,модель намного лучше по всем параметрам более ранних разработок Ю.Ф.Опять же вы сравниваете модели выполненные по разной технологии,для ЛНД Як-1 очень хорошо сделан.
foxbot в 01.12.2011 - 00:07
Як-1 взял в себе с удовольствием,модель намного лучше по всем параметрам более ранних разработок Ю.Ф.
Обратите внимание, что речь идет про Scale Bureau 1/48 Як-9У(П)... А вы про что?
KSL в 01.12.2011 - 13:05
Один вопрос, Миша - пишут о 12 выхлопных патрубках. И на модели, и на прототипе я насчитал 14. Есть ли объяснение этому - то ли пара не совсем патрубки, то ли "одно из двух"(с) :grin: ?


Так точно передняя пара, не совсем патрубки, или совсем не патрубки :smile: :
[url=http://postimage.org/image/w8mwr8kpr/][/url]

С уважением,
Сергей.
dabbler в 01.12.2011 - 13:16
Горшков ЕМНИП на этом моторе -12, а вот про систему патрубков
лучше один из последних авиапарков почитать - там все очень
понятно расписано.
omega в 01.12.2011 - 14:29
KSL
Спасибо, Сергей :smile:

С уважением - Олег.
prokhor в 17.12.2011 - 19:05
1-й большой патрубок - это выхлоп внутренних коллекторов мотора. На М-107 и 108 выхлопные газы выводились по обе стороны блоков цилиндров.
omega в 17.12.2011 - 19:17
]На М-107 и 108 выхлопные газы выводились по обе стороны блоков цилиндров.
Вот спасибо! Встретив в однй статье фразу о "внутреннем коллекторе" - не совсем врубился :wink: Теперь понятно...
С уважением - Олег.
