Звезда 1/48 Пе-2 2й БАК ВВС РККА

Эта коробочка Пе-2 лежала у меня довольно давно, все не мог к ней подступиться.

Потихоньку закупался допами:
- 3 набора фототравления Микродизайн
- 3D декаль и фонарь Quinta Studio
- декаль Бегемот

Долго курил разные источники, в итоге основой для доработок стало описание конструкции Пе-2 1945 года и гора фотографий.

Интерьер.

Запилил интерьер, это сплошной суслик, зато было интересно разбираться в "Описании..." Пе-2 и доступных фотографиях.
Из крупных изменений:
- Выбросил кресло стрелка-радиста. В "Описании..." оно не упоминается, да и на фото не видно.
- Выпилил нижний люк стрелка-радиста.
- Распилил бронеспинку летчика, сделал ее в откинутом положении.
- Откинул сиденье штурмана, правильно повесил ремни. Их обычно вешают на сиденье, но по "Описанию..." они висят на станине пулемета и даже на монинской Пешке там есть места крепления.



Окрашивал интерьер по табличке цветов интерьера. Почему-то многие красят интерьер как в монинской Пешке, часть элементов в зеленый, но я не понимаю, зачем это бы делалось в условиях войны - поэтому все что можно, покрашено в серый. Кроме того, я поискал на сайте Тризна найденные элементы разбившихся Пешек и там детали, которые в музейной Пешке покрашены в зеленый, имеют серый цвет.

В доработке использовал смесь Квинты, Микродизайна и самодела.

Экстерьер.

Исправил ступеньку между носком крыла и остальной частью, для этого пришлось детали носка распилить на верхнюю и нижнюю половины и приклеивать к верхним и нижним поверхностям крыла, в потом шпаклевать в районе носка. По-другому у меня не выходило аккуратно выставить детали.

Исправил неточности геометрии в районе крышки над фюзеляжным баком и зализы крыла в задней части в районе окон.

Переделал створки воздуховодов водорадиаторов.

Доработал фару, вытянул отражатель из фольги, лампочка - бисеринка.

Немного изменил расшивку в районе центроплана. Вообще, расшивку сильно не трогал, исправив самые крупные неточности. И я уверен, что точно забыл часть лючков и еще чего-нибудь доделать и перенести.

Полностью переделал по фото бомбодержатели на поздние, утопленные. Звезда дает только пару ранних.

Доработал ниши шасси, они довольно плоские в наборе и травление не исправляет этот недостаток.

Сделал смотровые лючки и глазки в хвостовом оперении, на горизонтальном - только сверху, так как не нашел фотографии снизу.

Фонарь использовал вакушный от Квинты, родной был гнутый, да и вакушный прозрачнее. Но вот нижнее остекление и мелкие окошки стоят родные, так как вакушные слишком дутые и смотрелись некрасиво. Кстати, у прототипа на фотографии не просматривается фонаря, я его и не поставил.

Антенна - мононить + тянутая трубочка. Стойку антенны армировал проволочкой.

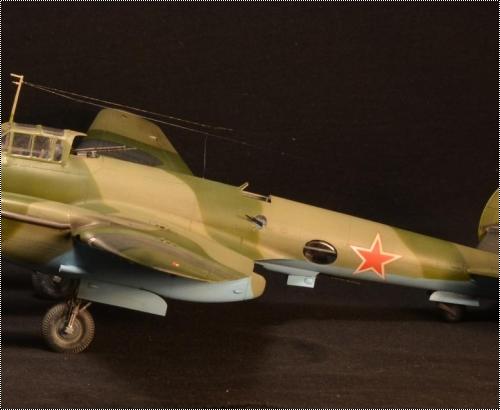

Окраска.

Грунтовку попробовал спиртовую Jim Scale v3 - понравилась больше предыдущего варианта. Красил водянками Jim Scale (светло-коричневый) и Pacific88 (все остальное). Лаки спиртовые Jim Sacale.

Сильно ушатанные самолеты я не люблю, поэтому чуток пошарпал металликами и нанес маслом выхлоп + чуток потеков.

Декали из набора от Begemot на самолет 2 БАК ВВС РККА, 1944 год

Просмотров: 80
Опубликовано: 5.11.25 10:01

» Автор
Melzz
Опыт:	780
Репутация:	+8

Звезда 1/48 Пе-2

Звезда 1/72 Пе-2

Звезда 1/48 Пе-2 - Весна 45-го года

Звезда 1/48 Пе-2 Забияка

Звезда 1/48 Пе-2 Забияка

Звезда 1/48 Пе-2 Ленинград - Кёнигсберг

Звезда 1/48 Петляков Пе-2 - ПЕшка, достойная Ферзя

Звезда 1/72 Пе-2

Melzz 05.11.2025 - 11:05
Тема: Звезда 1/48 Пе-2 2й БАК ВВС РККА(#17672) - обсуждение

Пока статья публиковалась, подсказали, что минимум 2 вещи надо поправить: УБТ штурмана и изоляторы на антенне надо перекрасить в белый.

romanmec 05.11.2025 - 12:09
Тема: Звезда 1/48 Пе-2 2й БАК ВВС РККА

Хорошее исполнение, гармонично камуфляж получился! +1
Не понял, в чем переделка жалюзи в крыле заключалась. Створки сделали? А местоположение жалюзи корректировали?
И стоило прорезать люки парашютных ракет и отверстие выброса гранат ДАГ-10.

Добавлено спустя 10 минут 21 секунду:

И кстати, могу ошибаться, но в рассматриваемый период аббревиатура "РККА" уже не употреблялось.

Melzz 05.11.2025 - 12:22
Тема: Re: Звезда 1/48 Пе-2 2й БАК ВВС РККА

Не понял, в чем переделка жалюзи в крыле заключалась. Створки сделали? А местоположение жалюзи корректировали?

Только створки. А зачем перемещать? Визуально мне глаз не режет их местоположение.

И стоило прорезать люки парашютных ракет и отверстие выброса гранат ДАГ-10.

Я видел обсуждение этих штук в теме про Пе-2, где именно резать - мне понятней не стало - для себя принял решение лучше уж не резать вообще.

Добавлено спустя 3 минуты 42 секунды:

И кстати, могу ошибаться, но в рассматриваемый период аббревиатура "РККА" уже не употреблялось.

У Бегемота так, и вроде как ВВС РККА до 1946 было, хотя армия уже просто Красная Армия. Но тут я не уверен 100%, написал как в декали.

romanmec 05.11.2025 - 12:33

Створки на одном уровне должны быть. На моделях они ассиметрично расположены.
В стройке очень помогает статья С.Труфанова про поздние варианты Пе-2, напечатанная в одном из выпусков М-Хобби. Там же и чертежи имеются, кстати.
