Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка

Образовалось тут в закромах Родины несколько коробок от Zoukei-Mura и решено было наконец-то подступиться к Вильяму нашему Шекспиру, то есть Мурке, уж очень она интересно смотрелась на литниках, да и в готовом виде весьма неплоха.
Выбор пал на F-4S Phantom II в 1/48. Палубники всегда любил, а к этой модели еще была дополнительно приобретена интересная дека от той же Мурки.
Прототипом выбран борт BuNo 153835, есть парочка фото не сильно хорошего качества. Такой вариант окраски датируется маем 1982 года, NAF Atsugi.


Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка

Стройка традиционно начата с кабины и в данном случае также с носовой ниши шасси. Они здесь объединены, решение правильное. Использован интерьер кабины от Quinta Studio, за что им отдельное спасибо!
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Ну а после сборки кабины началось самое интересное. Нос у Мурки толстоват, особенно в ширину, плюс носовой конус имеет не слишком правильный профиль. И это сильно бросается в глаза, особенно если поставить рядом с фантомом от Тамии, например. Так что Алексеем aka prokhor был отрисован правильный конус и примерен к слегка подрезанному пластику.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Вроде неплохо. Но исправление носа тянет за собой исправление фонаря, который у Мурки тоже имеет неправльную форму. Вот тут Мурка из ласковой кошечки потихоньку начала превращаться в стервозную Зойку Монроз ;-)
Так что prokhor опять сел за комп и выдал шедевр в виде новой рамы фонаря с совершенно новым способом фиксации вакушного фонаря. Просто бимба!
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
То что фонарь на фото в рубчик - не обращайте внимания. Это тестовый для проверки концепции. Все сработало как надо ;-)
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Далее пришлось заниматься каналами воздухозаборников. Если входной контур вполне себе, кроме того что датчик внутри ВЗ расположен слишком низко и слишком выдвинут вперед, кто конечно было исправлено, то сами каналы имеют странную форму, а ВНА и компрессор двигателей слишком маленького диаметра. В результате родились вот такие каналы правильной формы и выращенные из белой смолы, красить не надо :-)
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Стрелочка показывает где Зойка предлагает ставить датчик.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Продолжаем трансформации. Давно известно что гондолы двигателей у коротконосых Зойкиных Фантомов слишком уж выпуклые, что также требует коррекции. Здесь я пошел традиционным путем - шпаклевка двухкомпонентная, рашпиль, игольчатый шаблон, много разных шкурок и скрайбер для расшивки.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Перед сборкой фюзеляжа требуется продумать схему фиксации движков, так как с новыми каналами ВЗ хитрая Зойкина конструкция ликвидируется. Был выращен ложемент и установлен в хвостовой части. Движки у A.M.U.R.Reaver уже были готовы. Двигатели в сборе теперь спокойно устанавливаются после полной сборки.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Но фрагменты холодного контура двигателей все таки решил установить - они хоть немного но будут в видны в дополнительные лючки на пузе. Заодно и противопожарную перегородку сделал.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Можно собирать фюзеляж. Перед установкой ВЗ заранее выкрасил их и места на фюзеляже которые будут им затенены. В крыло вставлены отрезки медицинских игл. На пилонах и баках внедрены проволочки для их фиксации.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Покраска и Пятьдесят оттенков серебристого на стабах и хвосте.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Далее декалинг и очень легкий обгадинг. У Мурки (да, тут она Мурка ;-)) отлично проработанная поверхность и даже простая смывка дает прекрасную фактуру, дальше просто не захотелось. Лучшее - враг хорошего!
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Зойкина ложка дёгтя. Сначала хотел подвесить AIM-7 от Eduard. Собрал, примеряю. В хвостовую нишу ракета садится как родная, в носовую упирается передним крылом. Я в легком, ах, недоумении. Упираться то не во что! Там пустота. Оказалось что прорезь в носовой нише сдвинута на 2 мм назад, и крыло Воробья упирается в пластик. Взял в результате Воробьев из коробки.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Так же из коробки и AIM-9L.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Кресла из коробки с обвесом от Квинты.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Двигатели J-79 позднего типа от A.M.U.R.Reaver.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Конструкция пилонов совершенно не понравилась, приходится вручную выставлять угол установки лончеров LAU-7.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка
Ниши и стойки шасси в объектив не попали, но там и ничего особенного не было сделано.
И настало время для обещанной бимбы ;-)Видео залито на РУТУБ, должно быть видно всем.

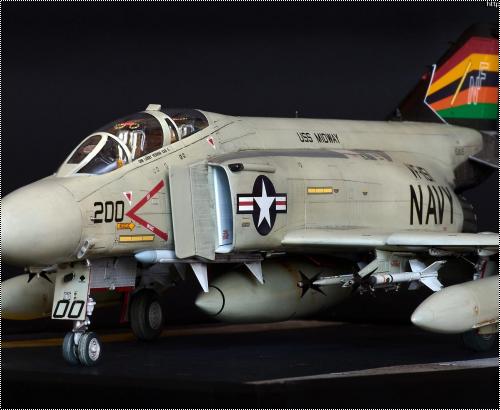

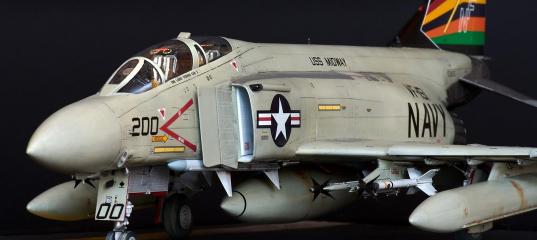

Теперь собираем все в кучку, прощаем глубокоуважаемой фирме Zoukei-Mura все ее ляпы, снова называем ее Муркой и любуемся готовой правильной моделью Фантома S.
Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а потом снова Мурка

» Информация о статье
MaximSinitsa в 28.04.2025 - 12:59
Тема: Zoukei-Mura 1/48 F-4S Phantom II - К...(#17419) - обсуждение

Интересная работа. Выглядит отлично (не разбираюсь в матчасти Фантомов, так что тут мне добавить нечего). Одна проблема, ИМХО, описание. Я что-то запутался в этих "Мурках" и "Зойках"
FORGER в 28.04.2025 - 13:37
Тема: Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а
Отличная модель получилась, еще и просто красивая! И фотосессия хороша. Посмотрел видюшку по ссылке - классная работа! Фонарь сидит как влитой, просто великолепно!
KHRust в 28.04.2025 - 16:13
MaximSinitsa
Не заморачивайтесь. Это три в одном ;-)
Agressor в 28.04.2025 - 18:14
Тема: Zoukei-Mura 1/48 F-4S Phantom II - Как Мурка стала Зойкой, а
Отличный Фантом! +1
DenLo в 29.04.2025 - 11:47
#
Прямо ужас перфекциониста! Подправить бы. :roll:
KHRust в 29.04.2025 - 15:17
DenLo
Некоторые косяки обнаруживаются именно так - после фотосессии :mrgreen:
Поправить нетрудно конечно.
VIT-RUS в 01.05.2025 - 12:59
Вот тебе и Зокемура за много денег...
