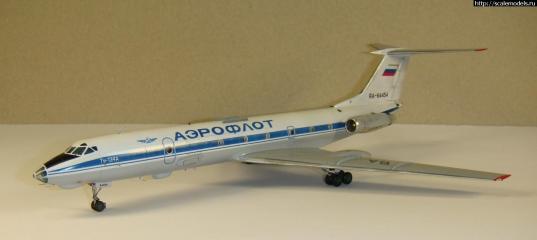

Звезда 1/144 Ту-134А(ИК) RA-64454

Приветствую, коллеги. Закончил модель самолета, на котором в далеком 1997 году летал сам на аэродроме г. Пушкин Лен. обл. Сделал себе на память. Что касается истории самого самолета, то могу вам сообщить вот такую информацию. Самолет Ту-134ИК б/н 64454 был заново создан осенью в 1983 году вместо погибшего 17 июня 1982 года под Североморском предшественника. Единственный, кто остался жив - командир корабля Анатолий Хотковский (муж Светланы Савицкой).

 В августе 1982 было принято решение о воссоздании Летающей лаборатории (ЛЛ). Через 1 год и три месяца самолет подняли в воздух. Первый испытательный полет с аппаратурой произошел в декабре 1983 года. Это была ЛЛ, которая базировалась в ЛИИ им.Громова (собственником были ВВС). На борту была установлена "наука" разработки НИИ точных приборов. Под брюхом у него стояла панель с антеннами ответчиков нескольких типов систем внешнетраекторных измерений (по тем временам довольно точных - до 12 м) и ДИСС-7.
По бокам были установлены два радиопрозрачных обтекателя для размещения антенн радиолокатора с синтезированной апертурой. Апертура (лат. apertura — отверстие) в оптике — характеристика оптического прибора, описывающая его способность собирать свет и противостоять дифракционному размытию. ЛЛ была специально предназначена для проведения испытаний этой системы.
После того, как в октябре 1988 года для испытания систем разработки НИИ точных приборов (Москва) сделали новую ЛЛ на базе ИЛ-76МД, актуальность Ту-134ИК постепенно утратила свое значение, в связи с чем в 1990 году самолет был передан обратно в ВВС и передан в Лен. ВО в испытательную отдельную смешанную эскадрилью (аэродром Пушкин Лен обл.). Где была снята вся спец. аппаратура и самолет с пустым салоном использовался как грузовик или иногда для перевозки личного состава ВС и членов их семей. Для этого самолета при производстве на заводе изготовителе, фюзеляж с малым количеством иллюминаторов был взят от Ту134УБЛ, а хвост от Ту-134Ш. Из доработок, мною было сделано: убрал лишние и добавил недостающие иллюминаторы, сделаны шторки на иллюминаторы в салоне, сделал открытые створки ВСУ ТА-8, изменил угол установки стабилизатора, сделал имитацию фар подсветки ПОС стабилизатора (в фор-киле), дополнительно были сделаны БАНО, проблесковые маяки, антенны по бокам фюзеляжа и антенна ДИСС-7 на "пузе", на стойках сделана имитация шлангов тормозной ГС. Сопло ВСУ высверлил и заменил на иглу, сделал имитацию посадочных фар и залил их жидким стеклом, установил травленые решетки реверса и вентиляции ВСУ внизу хвостовой части фюзеляжа, установил дворники на лобовых стеклах пилотов и немного разных мелких антенн и датчиков пожарной системы, ПВД и ППД. При покраске использовал грунт от Ганзы, краски и лак акрил матовый Тамия. Декаль от Алексея Батских. Немного запачкал следами эксплуатации. Делал не спеша, в течении прошлого года от случая к случаю. Что получилось, то и получилось. Результатом в целом доволен. Давно хотел сделать себе на память что-то подобное. Если кому понравится буду признателен. С уважением .
Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454
Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454
Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454
Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454
Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454
Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454 Звезда 1/144 Ту-134А(ИК) RA-64454

» Информация о статье
Usatiymen в 26.04.2022 - 10:14
Тема: Звезда 1/144 Ту-134А(ИК) RA-64454(#15628) - обсуждение

Хорошая работа.
100larow в 26.04.2022 - 16:44
Тема: Звезда 1/144 Ту-134А(ИК) RA-64454
Поправлю - разбил 17.06.1982 Ту-134ИК СССР-65687 Хатковский Виктор Станиславович
Andrey130469 в 26.04.2022 - 19:57
Тема: Re: Звезда 1/144 Ту-134А(ИК) RA-64454
Поправлю - разбил 17.06.1982 Ту-134ИК СССР-65687 Хатковский Виктор Станиславович Спасибо большое, про то какой был номер у первого борта не знал.
100larow в 26.04.2022 - 21:10
Вы с именем командира ошиблись. Не Анатолий, а Виктор
Andrey130469 в 26.04.2022 - 23:22
Вы с именем командира ошиблись. Не Анатолий, а Виктор Спасибо!!!
100larow в 27.04.2022 - 00:05
Модель у Вас получилась супер-шикарная! Как живой.
BAV в 02.05.2022 - 09:23
Тема: Звезда 1/144 Ту-134А(ИК) RA-64454
Андрей, Супер!
Alex_airborn в 05.05.2022 - 02:24
Тема: Звезда 1/144 Ту-134А(ИК) RA-64454
Красив! Очень элегантный Свисток получился. Тем более прототип достаточно необычный и весьма редкий. Интересно смотрится панельный эффект на носках крыла. Обечаечки воздухозаборников двигателей очень вкусно вышли. Ну а из придиризмов: сверху закрылки может стоило бы чуть контрастнее выделить, на фоне элеронов они явно теряются.
Но а в целом - здорово вышло.
Andrey130469 в 05.05.2022 - 04:05
Тема: Re: Звезда 1/144 Ту-134А(ИК) RA-64454
Красив! Очень элегантный Свисток получился. Тем более прототип достаточно необычный и весьма редкий. Интересно смотрится панельный эффект на носках крыла. Обечаечки воздухозаборников двигателей очень вкусно вышли. Ну а из придиризмов: сверху закрылки может стоило бы чуть контрастнее выделить, на фоне элеронов они явно теряются.
Но а в целом - здорово вышло. Спасибо большое за отзыв.
