Самодельный 1/48 Ка-52 Аллигатор (Scratch-build Ka-52)

Y.Alex

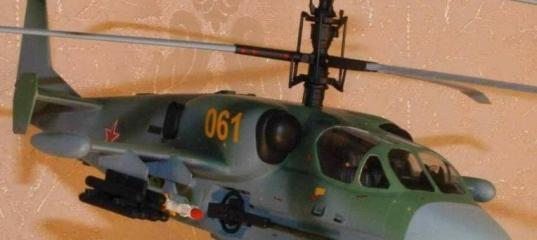

на фото, что я выложил, на стеклах это отражение.
кстати, те кто строит модели с нуля, делает большое дело, показывает всем нам, что можно не только пластмассу "ковырять" :smile: , поэтому успехов в творчестве!

Модель интересная, любая самоделка вызывавет интерес, материал сейчас не самый традиционный. Это плюс.

Вопрос , как сложную геометрию трансформировать по плоским проекциям. Может надо делать шаблоны по сечениям?

Добрый день!
Мой довольно обширный опыт работы моделями показывает, что с большой точностью сделать самолет с нуля очень тяжело ( вертолет еще труднее ) а с очень большой точностью, практически не возможно. Был случай, когда пришлось делать мастер модель Ту-204, и не получался нос самолета вместе с кабиной. Переделывал несколько раз, а желаемого результата (по чертежам) не добился.
Дошел до того , что вогнал в масштаб строго боковую фотографию и сделал точнейший шаблон в осевой вертикальной плоскости. И опять не то. и только когда воспользовался кучей фотографий, потихонечку добился приемлемого результата. (Никто никогда не не пробывал на пластиковой модели сделать срез поперек фюз. и положить зеркально правую половинку на левую.? ). Безусловно, достоверность. качество и ширина линий чертежа линий имеет очень большое значение. На пример, когда приходится перенести контур шаблона на дерево, я пользуюсь острой иглой, как бы прорезая дерево по контуру шаблона. Но в процессе работы наносятся грунты, а чтобы при вышкуровке и прорезке расшивки не тронуть дерево, грунт наносится довольно толстым слоем ( не мерял). С особой осторожностью приходится подходить
к вышкуровке вторичного грунта. в противном случае велика вероятность искажения форм модели. Вышкуровкой же можно и улучшить форму
( привести более близко к истиной форме, если ранее был допущен просчет), конечно, в допустимых пределах. Вообще спасибо за доброжелательную критику ( стимул к дальнейшему совершенствованию). Надеюсь и в дальнейшем не оставлять ваше внимание. Удачи1

пришлось делать мастер модель

Показательный пример, что мастер модель лучше сейчас делать с примененим компьютерных технологий, а разовую для себя - теми технологиями, которыми владеет мастер.

Вопрос , как сложную геометрию трансформировать по плоским проекциям. Может надо делать шаблоны по сечениям?

Безусловно, если сечения присутствую на чертежах. Только надо иметь в виду, что очень часто эти сечения расходятся с замерами на самом чертеже в тех местах для которых они даны. В этом случае необходимо совместить оси чертежа и сечения и просто подогнать сечение под чертеж и не в коем случае не наоборот. При профилировании надо иметь ввиду расстояние между сечениями, в практикуемых масштабах оно как правило мало, и профилируя одно сечение можно незаметно отпрофилировать соседнее. Поэтому профилировать лучше начинать с самого
широкого. Правда это не всегда возможно.

Доброго времени суток,

Очень понравились Ваши "липовые" :smile: модели. Тем более что сделаны они с нуля. У меня, к сожалению, так даже с кит-наборами не получается.

С уважением,
Magnum

Не расстраивайтесь, в нашем деле имеют значение дубовая задница
и упертая голова. Пробуйте снова и получится обязательно!

Дабы не плодить темы, пишу сюдой. Кто может помоч с размерами или чертежами на контейнеры с тэстаппаратурой?


[url=http://www.postimage.org/][/url]
Вот такими. Строю в пластике Звездатый набор, хочу именно такую конфигурацию.

Ау, вертолетчики! Что ни у кого нет чертежиков таких простых вещей?

А как мне автору плюсик поставить, подскажите?
