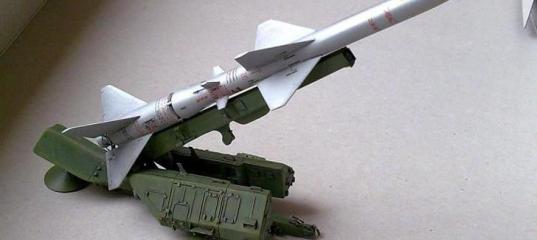

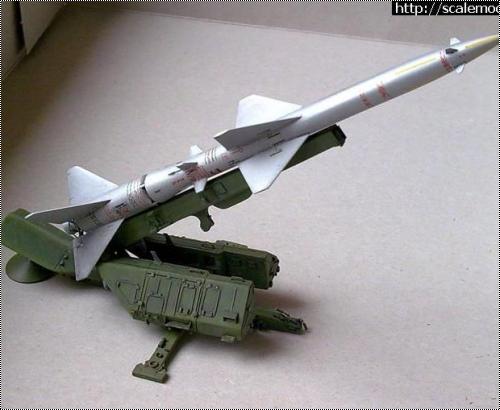

Давно хотел собрать модель данной ЗРС, но все руки не доходили. Лежала она себе тихо на полочке, ждала своего часа… Час пробил!
Модель была выполнена за 3 месяца. При сличении литников с чертежами выяснилось, что Voka-ГРАНЬ слегка схитрила – действительно, в коробке лежала С-75, однако не «Волхов» с ракетой 20Д и пусковой установкой СМ-90, а «Двина» с ракетой 11Д и ПУ СМ-63. Чтобы не делать всю модель «с нуля», решил делать «Двину».
Для упрощения разбил конструкцию на 3 части – крестовину, агрегатные отсеки с направляющей и ракету.
Крестовина
По габаритам оказалась короче, тоньше и боковые лапы были в порядка 1,5 раза меньше требуемых. Пришлось наращивать листовым пластиком. Далее была обклеена самодельной травленкой, из пивной жести. Винты были имитированы медной проволокой и обрезками медицинских игл.
Агрегатные отсеки
Были короче, уже, ниже и т.д. Единственное, что было приблизительно правильно – угол наклона боковых поверхностей. Сложилось впечатление, что это не 1:72… также выправил листовым пластиком, внешнюю расшивку имитировал медной проволокой, внутреннюю прорезал скрайбером. Мелочевка вырезана из пивной жести, также добавлены детали, выточенные на токарном станке из алюминия. Также из алюминия выточена задняя круглая упорная плита. Пирамидовидная стойка под нее склеены на суперклей из гвоздей, косынки – пивная жесть.
На направляющей вырезан торец, обклеен травленкой. На боковых поверхностях также добавлены токарные детали – имитация маховичков.
Ракета
Была склеена, затем разгонный блок был отделен, зачищены торцы и блок был приклеен обратно. На ракету добавлены: крестовины вокруг сопла из пивной жести и медной проволоки, конус в сопле из пластмассы и иглы, имитация коммуникаций из медной проволоки, фиксаторы рулей из пивной жести, ПВД из медицинский иглы.
Отделка
1 - Грунт АК-4
2 - Базовые цвета -"Звезда" алюминий 06 и светло-зеленый 19
3 - Выделение кромок агрегатных отсеков и крестовины - смесь Звезда №19 (светло-зеленый) и ММ 1514Е Yelloy Gloss в соотношении 70:30
4 - Переведение декалей на ракету. В комплекте идет очень хорошая декаль фирмы «Бегемот»
5 - Слой лака для закрепления декалей – «Glanzer»
6 - Фильтр – акварель
7 - Слой лака для закрепления фильтра – «Glanzer»
8 - Смывка – акварель
9 - Слой лака для закрепления смывки – «Glanzer»
10 - Слой лака для придания фактуры - матовый лак "Звезда" №61
Сборка модели
Использовал штифты из скрепок диаметром 0,8мм и суперклей. Пока ПУ поворотная, будет мешать – заклею намертво.
Василискв 05.11.2008 - 21:19 Тема: Voka-ГРАНЬ 1/72 ЗРК С-75 Волхов(Двина)(#1431) - обсуждение Пусковую установку данной ЗРС в масштабе1/72 выпускает "Voka-ГРАНЬ".
Немного почитать можно http://pvo.guns.ru/s75/s75.htm
Небольшой обзор
Литников 2, очень похожи на ЛВД, но немного смущает полупрозрачная пластмасса молочного цвета. На литниках много облоя, поверхность ряда деталей неровная.
Литник A
Неровная поверхность. Возможно, некачественная форма, а возможно, что это хитрая имитация чугунной отливки (хотя лично я не знаю, как на самом деле делалась реальная ПУ)...
Декаль на вид хорошая, по ходу дела видно будет.
[url=http://www.postimage.org/image.php?v=gx8HTQ9][/url]
Так как не являюсь знатоком ЗРС, то сразу сбило с толку, что модификаций много; в каждом месте либо "слово в слово", либо противоречат друг другу, так и не сориенировался... На основании этого, начал 2 недели назад делать изкоробочную версию, с возможными небольшими доработками.
1. Склеен корпус ракеты и направляющих. Облой не срезал, т.к. нитки с ним не соскальзывают и на стыке имеется лишний материал, уменьшающий количество шпатлевки, если понадобиться. Клей - "Revell Contacta", выдержка уже есть, скоро буду опиливать.
3. Попробовал опилить "продольную опору". Чугунина проклятая :???: Контур при виде сверху опилен, поверхности пока решил не трогать. Если действительно чугун - так и оставлю.
[url=http://www.postimage.org/image.php?v=gx8KCX0][/url]
Добавлено спустя 6 минут 28 секунд:
Василиск, из чугуна печки отливают, но не ПУ ЗРК... ))
Оригинал не видел вживую ни разу. Однако любой металлорежущий станок - станина и крупные корпусные части в подавляющем большинстве случаев из чугуна: из-за дешевизны, веса, хороших литьевых свойств. Как на ПУ дело обстоит, ни где же не написано! Из чего?
Anonymousв 06.11.2008 - 00:08 Облой не срезал, т.к. нитки с ним не соскальзывают и на стыке имеется лишний материал, уменьшающий количество шпатлевки, если понадобиться.
А вот это интересно, надо будет взять на заметку... Я обычно стараюсь хорошенько зачистить детали до склейки.
станина и крупные корпусные части в подавляющем большинстве случаев из чугуна
Вообще-то станина должна быть тяжёлой, хотя бы для роли противовеса. Если не чугун, тогда что? простая сталь?
Василискв 06.11.2008 - 20:48 Если не чугун, тогда что? простая сталь?
Вот-вот, хотелось бы знать...
Добавлено спустя 2 часа 26 минут 13 секунд:
Решил "копнуть" дальше.
В качестве "чертежей" использую книгу "Osprey - New Vanguard 134 - Red SAM. The SA-2 Guideline Anti-Aircraft Missile", которую можно найти на "Фарпосте". Некотрые страницы были распечатаны в масштабе модели, за основу была взята длина модели ракеты.
Voka-ГРАНЬ говорит, что модель - это С-75 "Волхов". Согласно сайта производителя ЗРК http://www.raspletin.ru/produce/adms/s75/ - ракета должна быть 20Д/5Я23. ПУ должна быть СМ-90 согласно http://pvo.guns.ru/s75/s75.htm Последняя не похожа ни по размерам, ни по расшивке.
Надпись на одной из декалей "Бегемот"а "Д11" натолкнула на мысль, что сие соответствует комплексу СА-75 "Двина" и подтверждается расшивкой на ПУ, очень похожей на СМ-63, но короче ее на 3мм сзади, от оси поворота по азимуту.
Исходя из этого, как это ни прискорбно, сообщаю, что буду строить не означенную на коробке С-75 "Волхов", а то, на что больше всего похож пластик - СА-75 "Двина", с ПУ СМ-63 и ракетой 11Д. Предполагаемый результат - http://pvo.guns.ru/images/book/fakel/043-1.jpg
А на коробке, кстати, изображен действительно "Волхов", с ракетой 20Д и ПУ СМ-90
[url=http://www.postimage.org/image.php?v=Pqo4E4r][/url]
Это подтверждается http://scalemodels.ru/modules/photo/viewcat_cid_158.html
Спасибо Дмитрию Любомирскому за валкараунд, а "Бегемот"у - за лучик света в темном царстве.
Pavel_Pв 07.11.2008 - 14:20 А сделать самому полуприцеп к ЗиЛу не приходило в голову?
Василискв 07.11.2008 - 17:49 Пока не приходило:) Готовая к бою, ИМХО, эффектнее выглядит... Вот это? http://pvo.guns.ru/images/sa02/slovak/02-010j-SK.JPG
bukanpetв 07.11.2008 - 18:03 Вот здесь ТЗМ-ку не смотри, а смотри ракету:
http://www.primeportal.net/artillery/de_craecker/gaz_sa-2_walk_1.htm
Василискв 09.11.2008 - 13:43 Несклько дней выдалось относительно спокойными, поэтому были проведены работы по исправлению геометрии ПУ.
Постепенно был нарощен контур, срезаны мешающие выступы (потом они будут восстановлены). С требуемых сторон боковых контейнеров и газоотражателя на суперклей был приклеен листовой пластик, котрый затем спиливался "по контуру" и наращивался уже в других местах. Окончательная обработка - шкурка М40 с водой.
Процесс
bukanpetв 10.11.2008 - 23:57 Василиск, такое нужно?
Василискв 22.11.2008 - 20:53 Другой разборчивой фотографии внешней стороны правого отсека оборудования не нашел. Название книжки, из которой фотография - внизу фотографии. Кто подскажет - отбортовка люков в сечении, обведенных красным овалом, прямоугольная (усиление люка накладкой из листового материала либо подштамповка, тогда можно сделать из листового материала), или как ребра жесткости на остальных люках (дугообразная подштамповка, тогда имитация - допустим, кусочки тянутого литника)?
Фото из книги
Малышв 23.11.2008 - 06:36 Кто подскажет - отбортовка люков в сечении
Ох давно это было! Последний раз я близко видел такую ПУ летом 1990 года, на военке в институте. Василиск второй вариант более правильный, но не без замечаний. дело в том, что на корпусе никакой отбортовки не было. Она была только на люке и в штампованый его желобок вклеивалась микропористая резина. Это для герметичности. а вообще малень кими лючками, насколько я помню пользовались редко. В основном при обслуживании "пушки" открывались большие люки, что обеспечивало более легкий доступ у блокам и узлам пусковой установки. Естественно ПУ при это разряжалась. А малые люки часто открывали, когда необходимо было проверить согласованность работы сельсин-датчиков "пушки" и кабины управления. В одном из таких люкоа в стоял тетефон (обычный, полевой), а в другом блоки сельсин-датчиков со шкалами. Вот только я забыл, где что стояло. Помоему с одной стороны были смонтированы привода ПУ, а с другой все системы управления.
Василискв 23.11.2008 - 13:14 Спасибо. Значит, буду продолжать делать внешнюю расшивку.
Приблизительная технология нанесения внешней расшивки.
1. Прочерчиваю всю расшивку скрайбером.
2. Стыки - оставляю внутреннюю расшивку (на фото, для наглядности, расшивка затерта зубным порошком)
3. Подштамповки - вклеиваю во внутреннюю расшивку медную проволоку Ф0,3. Решил, что пластик легко повреждается, поэтому выкладываю медью. Плюсы - ровный профиль по всей длине, возможность обложить весь люк одной деталью. Минусы - пока не обнаружены.
4. Вышкуриваю.
5. На торцах отсеков, прблизительно в середине, имеется круглая подштамповка. Выполнил медной проволокой Ф1,8, лицевая часть - торец проволоки, вклееной в отверстие.
6. В ряде случаев, для облегчения укладки, в краях подштамповок просверлены отверстия Ф0,3. Сверлил отверстие, вставлял в него край проволоки, капал суперклей в паз укладки, загибал проволоку (укладывал ее в паз), прижимал, обрезал ножом, прижимал окончательно, разглаживал. После высыхания клея вышкуривал.
Размер сетки на фото - 10х10мм (для справки)
[url=http://www.postimage.org/image.php?v=Pq1GvuzS][/url]
BVMв 23.11.2008 - 13:51 Другой разборчивой фотографии внешней стороны правого отсека оборудования не нашел. Название книжки, из которой фотография - внизу фотографии. Кто подскажет - отбортовка люков в сечении, обведенных красным овалом, прямоугольная (усиление люка накладкой из листового материала либо подштамповка, тогда можно сделать из листового материала), или как ребра жесткости на остальных люках (дугообразная подштамповка, тогда имитация - допустим, кусочки тянутого литника)?
Фото из книги
Может быть это оно?
[url=http://radikal.ru/F/i033.radikal.ru/0811/11/f3f2fbb9c0b1.jpg.html][/url]
Василискв 23.11.2008 - 13:58 Может быть это оно?
Нет, это другая пусковая установка. Внешне похожа, но больше по размерами, отличия в деталировке и люки другие (количество, положения, размеры). Надо СМ-63. Валк на этом сайте http://scalemodels.ru/modules/photo/viewcat_cid_216.html , кстати - тоже не походит, к сожалению :sad:
BVMв 23.11.2008 - 14:22 А здесь?
http://www.dishmodels.ru/wshow.htm?p=281
Василискв 23.11.2008 - 14:46 А здесь оно самое! Пока суть да дело, три люка по правому отсеку обложил.
Romarioв 24.11.2008 - 15:15 Чертежи из открытой печати весьма и весьма сомнительны.
Та же проекция из "Невского бастиона" явно искаженная.
Такой "пушки", как выложил BVM, видеть еще не доводилось. Интересно, где это снято?
А пусковая, как в "оспрее", стоит в Артиллерийском музее в Питере:
Станина у пусковой действительно весьма массивная, но отнюдь не цельнолитая.
2Василиск, бесплатный совет
Найдите на время трамповскую"пушку" в 1:35, её вполне можно взять за образец. Я проверил несколько размеров на пусковой - бьют. По ним и можно вывести "Грань". У меня уже больше двух лет и то и друго лежит, но 35-й я не собираю, а объем доработок "Грани" не вдохновил на трудовые подвиги, а скорее убил это вдохновение.
