Amodel 1/72 Яковлев Як-130Д Демонстратор

«Демонстратор» надежд и оптимизма в пост-перестроечном хаосе.

Распад СССР и экономических связей стран СЭВ потребовал от руководства ВВС России срочных мер по организации разработки и производства собственного УТК нового поколения. В начале 1991 года было сформулировано ТТЗ и объявлен конкурс. И только через два года, в режиме постоянно меняющихся требований и всенарастающего экономического кризиса, из четырёх участников победителями признали аванпроекты ОКБ им.Яковлева и ОКБ им.Микояна (будущий МиГ-АТ), как наиболее перспективные. Для реализации программы яковлевцы привлекли внебюджетное финансирование из Италии. А итогом пятилетнего сотрудничества стали Aermacchi M.346 и Як-130.
Первый полёт опытного образца совершил лётчик-испытатель Андрей Синицын 25 апреля 1996 года. Аппарат получился внешне «не гадкий»: лёгкий и изящный, с большим потенциалом модернизаций и применений, но с непростым «характером». Всё-таки «бабка согрешила» с пеликаном…

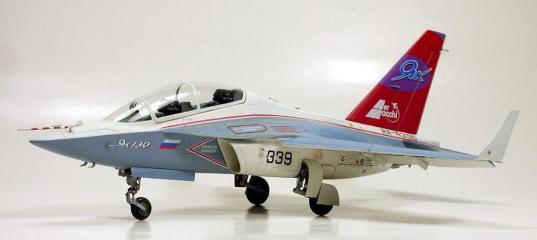

Amodel 1/72 Яковлев Як-130Д Демонстратор

Amodel безальтернативен, потому и самый лучший. Визуально достоверных чертежей на «Д» не нашёл. И как «чтение нот с листа» - сравнение с распечатанными приблизительно в масштаб немногочисленными фото (в основном от Ken Duffey). Контрастные линии окраски прототипа помогают привязаться «к рельефам» поверхности. Вариант выбрал с винглетами (сильно нравятся супруге) и без пилонов на момент показа в Ле Бурже в 1997(?) году.
Начал с заделки траншейной расшивки. Выколупал боковые пульты кабины иначе всё слишком тесно и кресла не помещались. Доработал переднюю нишу шасси.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Хвостовая часть слишком худая и короткая. Т.к. места для груза «вносу» практически нет, пришлось делать облегчённую (полую) конструкцию. Тормозной щиток приобрёл прямоугольную форму.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Новые сопла меньшего диаметра из корпуса авторучки. А вокруг них сформировались окончательные обводы капотов двигателей.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Удлинил фюзеляж.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Расклинив борта вклеил подготовленную «ванну» кабины. Продолжил править обводы капотов и фюзеляжа снизу, уменьшил проёмы ниш основных стоек шасси. Чуть удлинил и вывел форму «носа». ВЗ с каналами (изкоробочные !) покрасил заранее, иначе в узком промежутке между фюзеляжем в два цвета аккуратно сработать не представлялось возможным.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Чтобы завуалировать разную толщину консолей крыла и своеобразный изгиб по размаху - «распушил» механизацию крыла. Добавил закрылкам в ширину (в реале они вплотную к фюзеляжу) и отсимметрировал элероны. Выправил контуры винглет (в процессе испытаний, судя по фото, их форма менялась), размера заготовок хватает. Изготовил новые стабилизаторы.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Убранство кабины самодельное, смоляные кресла от НеОмеги с доработанными заголовниками. Прицел травлёный, не помню чей…
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Фонарь самодельная вакушка. Родной можно было заполировать, но несколько пузырьков воздуха «в теле» и на видных местах. Пошёл он… на пуансон.)
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Этого абзаца быть бы не должно, но он случился… Финишный глянцевый лак именитого производителя выдал «целлюлиту» и мат-перемат пришлось всё восстанавливать. Наука: «Не гони!» и проверяй даже давно знакомую химию.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Стойки шасси (визуально для камуфлированного варианта) и их створки требуют основательных доработок по форме и подгонки по размеру. Ещё нужно изготовить подкосы, в наборе их нет.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Ну, и окончательная сборка. Мелочёвка паяная медная проволока.
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор
Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор Amodel 1/72 Яковлев Як-130Д Демонстратор

Очень порадовала фирма Звезда, выпустив замечательную модель серийной модификации. Для комплекта неторопливо собираю «младшего брата». Вот, собственно, и всё!

Михаил
томский

МихаилХромов в 19.06.2018 - 12:57
Тема: Amodel 1/72 Яковлев Як-130Д Демонстратор
Тезка,ну очень понравилось!
Spatz в 19.06.2018 - 14:34
Тема: Amodel 1/72 Яковлев Як-130Д Демонстратор
Миха, отличный птиц вышел! Собрал не собираемое. Ну и как всегда оригинально!)
MID в 19.06.2018 - 14:48
Отличная работа и отличная модель на выходе! Тут действительно есть что показать! Присоединяюсь к поздравлениям!
Спасибо!

Добавлено спустя 1 минуту 2 секунды:

Re: Amodel 1/72 Яковлев Як-130Д Демонстратор

Тезка,ну очень понравилось!
Тёзка! Рад очень)))

Добавлено спустя 5 минут 28 секунд:

Re: Amodel 1/72 Яковлев Як-130Д Демонстратор

Миха, отличный птиц вышел! Собрал не собираемое. Ну и как всегда оригинально!)
У нас орнитологов только так! :wink:
DIOS в 19.06.2018 - 21:50
Тема: Amodel 1/72 Яковлев Як-130Д Демонстратор
Достойная работа! Зная из каких дровищ это сделано! Респект!
Murat в 19.06.2018 - 23:02
Тема: Amodel 1/72 Яковлев Як-130Д Демонстратор
Отличная работа!
MID в 20.06.2018 - 10:08
DIOS
Murat
Спасибо, коллеги, за уделённое внимание!
Roman-Nord в 20.06.2018 - 10:46
Тема: Amodel 1/72 Яковлев Як-130Д Демонстратор
Салют,всем!
Отличная работа и переделки. Модель - "яркая", симпатишная и позитивная!
MID в 20.06.2018 - 11:01
Тема: Re: Amodel 1/72 Яковлев Як-130Д Демонстратор
Салют,всем!
Отличная работа и переделки. Модель - "яркая", симпатишная и позитивная!
:grin:
VolfMax в 22.06.2018 - 09:49
Миша, очень живая и естественная модель. Смотрится интересно - хочется разглядывать. Поэтому присоединяюсь к предыдущим коллегам в своих восторженных эмоциях. :grin: :grin:
MID в 22.06.2018 - 13:07
Миша, очень живая и естественная модель. Смотрится интересно - хочется разглядывать. Поэтому присоединяюсь к предыдущим коллегам в своих восторженных эмоциях. :grin: :grin:

Спасибо, Макс!
