Meng 1/48 Messerschmitt Me-410А-1

Приветствую, уважаемое сообщество!
Так получилось, что я уже более года ничего не выставлял на сайте в виде статей. Постараюсь восполнить этот пробел. Поэтому, первой пойдет модель годичной давности, которая строилась в рамках ГБ "Бомбардировщики-2".

 Итак, модель Me-410A-1, тогдашняя новинка от китайской фирмы Meng Model. Вариант скоростного бомбардировщика, Meng выпустил вслед за своей же моделью истребителя Me-410B-2/U-4, обзор содержимого коробки которого, можно посмотреть здесь.

Обзора на А-1 или готовой модели я не встретил на просторах Scalemodels, однако, на сторонних ресурсах их достаточно и желающие, могут найти их самостоятельно.
Сам пластик, уже достаточно известный, и все достоинства и недостатки обсуждались много раз. Поэтому, на момент начала сборки, у меня уже была возможность вооружиться корректировочными наборами из смолы от Vector - лопасти винтов с коками и масляные радиаторы. Кроме того, дополнительно были приобретены окрасочные маски для остеления Eduard и выхлопные патрубки Quickboost.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Сборку начал традиционно, с кабины экипажа и прочего внутреннего убранства самолета. Двигатели собрал только ради интереса, деталировка двигателей довольна хорошая, и при желании показать их на модели с открытыми капотами, останется только дополнить проволочными трубками и проводами. Поскольку, я открывать ничего не планировал, то и дорабатывать, и даже красить двигатели не стал, все равно ничего видно не будет.

На кресла пилотов установил родные травленые ремни, небольшое количество проводов и трубок было имитировано медной проволокой
Окраску интерьера в базовые цвета RLM 02 и 66, производил без предварительного грунтования акриловыми красками Hobby Color от Gunze.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Следующим этапом, разукрасил мелкие детали интерьера кистью, эмалевыми красками Tamiya. Этими же эмалями сделал смывку, разбавив до жидкого состояния, и оттонировал светлыми и металлическими оттенками методом сухой кисти

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Настало время сборки отдельных узлов в единое целое, и вот, уже стал проявляться знакомый облик самолета :)Половины фюзеляжа состыковались почти идеально, шпаклевка понадобилась в минимальных количествах.
Здесь я немного отступил от инструкции. Дело в том, что конструкция модели, предусматривает установку заднего колеса до соединения половин фюзеляжа. Я же посчитал такое решение неудобным для дальнейшей работы и окраски. Поэтому, разделил стойку колеса на две части, и обеспечил их последующее соединение с помощью штифта. Сразу были восстановлены продольные линии расшивки сверху и снизу фюзеляжа, чтобы не забыть это сделать потом.
При сборке деталей крыла, пришлось немного повозиться со стыковкой смоляных частей мотогондол. Небольшую ступеньку, образовавшуюся на стыке смолы с пластиком, выровнил с помощью тамиевской двухкомпонентки. Восстановил расшивку и местами накатал клепку. Родная деталь нижней части капота с маслорадиаторами из коробки для сравнения.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Далее, нанес маски на остекление и приклеил консоли крыла. При установке консолей, нужно сверяться со схемами для задания правильного угла V. Чтобы избежать шпаклевания образующейся щели в районе зализа крыла, приклеил на торцы консолей полоски листового пластика 0.5 мм. Фара в крыле имитирована вырезанным кружком из аллюминиевой фольги-самоклейки. Внутренние, окрашенные поверхности водорадиаторов, замаскировал лентой Tesa. Способ маскировки подсмотрел у Вячеслава Демченко, слегка модернизировав идею.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Осталось только выровнить места соединения слоем Mr. Sufacer 500 и удалить лишнее.
Завершающим этапом сборки, стали обычные подготовительные операции перед окраской: была восстановлена утраченная расшивка и клепка, сточена гипертрофированная имитация тканевых накладок на крыле и стабилизаторах, все клеевые швы тщательно обработаны.
Модель полностью загрунтовал, предварительно окрасив переплет фонаря цветом интерьера. В этот раз, использовал грунт Mr.Resin Primer Surfacer. Начал грунтовать им смоляные детали, но так он мне понравился, что покрыл им всю модель.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Пора переходить к окраске.
Здесь Meng здорово накосячил, предложив неверные варианты окраски, причем оба. Первый, как оказалось, соответсвует самолету Ме-210, и не может быть применен к Ме-410 никак. Второй вариант изображает самолет из бомбардировочной эскадры KG51 "Edelweiss", который соответсвует представленной в модели модификации. Однако, с цветами камуфляжа напутали. Благодаря своевременной помощи Косачева Сергея (KSL), было выяснено, что данный самолет должен быть окрашен по стандартной схеме RLM 74/75/76, но с густыми пятнами моттлинга зеленого цвета.
После некоторых раздумий, я решил не изображать зеленые пятна, поскольку, так и не смог до конца разобраться в форме, размерах и местах нанесения этих пятен. К тому же, этот дополнительный зеленый камуфляж наносился уже в процессе эксплуатации, непосредственно на фронте, поэтому, окраску этой модели можно считать соответсвующей состоянию накануне нанесения зеленых пятен. :)
Итак, по уже накатанной схеме, сделал прешейдинг, и нанес первый цвет комуфляжа Mr.Hobby Color RLM-75

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Затем: маски, восстановление прешейдинга и второй цвет Mr.Hobby Color RLM-74.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Окраска низа и бортов в Mr.Color RLM76. Так увлекся процессом, что забыл сделать промежуточные фото с масками и прешейдингом.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Нарисовал пятна моттлинга на боковых поверхностях фюзеляжа. Пятна наносились аэрографом от руки. Поначалу, все это выглядит несколько аляписто, но последующая тонировка сгладит контрасты.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

После основательной просушки, был нанесен акриловый лак Future кистью в два слоя. Переведены декали, к слову, отличного качества. Для приварки декалей использовал средства Set и Sol от Microscale. Поверх декалей опять нанес защитный слой лака Future. Далее, последовала смывка Neutral Wash от MiG и вся модель покрыта матовым лаком X-86 Tamiya.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Все мелкие детали покрашены и оттонированы были заранее, теперь осталось только установить все на свои места.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

Изначально хотелось сделать эту модель достаточно чистой, поэтому, не стал изображать повреждения красочного покрытия, и прочую грязь. Для придания объема и общего оживления модели, сделал лишь тонировку по всем поверхностям маслянными красками растирая их плоской кистью смоченной уайтспиритом.
В завершение, вся модель была покрыта слоем полуматового лака X-35 Tamiya, установлены БАНО, натянута антенна из нити для бисероплетения и сняты маски с остекления.

Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1
Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1
Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1 Meng 1/48 Messerschmitt Me-410А-1

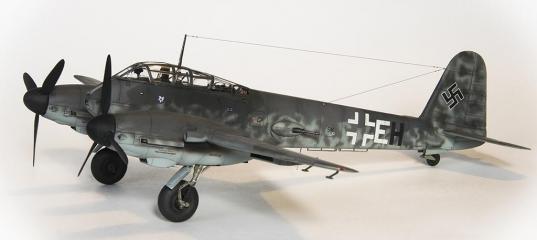

В итоге, сборка этой модели оставила приятные впечатления. Сама модель вполне самодостаточна в плане деталировки для сборки из коробки. Некоторые мелочи можно изготовить из подручных материалов или применить уже имеющиеся на рынке наборы фототравления, а геометрические проблемы лечатся наборами от Вектора. Самым досадным оказалось то, что оба варианта окраски, предложенные производителем не соответсвуют действительности, но, всегда можно найти подходящий вариант у сторонних производителей декалей.

С уважением,
Виталий Федорец.

» Информация о статье
Geophysicist в 29.11.2015 - 14:34
совершенно верно,рлм70.
Поспешил, инструкции доверился :oops: Учту на будущее.
Алексей_Крюков в 30.11.2015 - 06:54
Красивый 410-й вышел. Поздравляю!
Geophysicist в 30.11.2015 - 09:25
Алексей_Крюков, Спасибо!
Fomin в 30.11.2015 - 09:37
Класс!
Вячеслав_Демченко в 30.11.2015 - 09:41
Молодец! Прям аж душевно получилось! :)
Аккуратно и красиво.
Geophysicist в 30.11.2015 - 09:47
Fomin, Вячеслав_Демченко
Спасибо, очень приятно :oops:
Слава, некоторые детали сборки, у тебя подглядывал :wink:
Usatiymen в 01.12.2015 - 21:48
Тема: Meng 1/48 Messerschmitt Me-410А-1
5 баллов!
бэримор в 04.12.2015 - 20:27
Тема: Meng 1/48 Messerschmitt Me-410А-1
Очень понравился, все сделано аккуратно. Один из лучших 410
Geophysicist в 04.12.2015 - 21:26
Usatiymen,бэримор
Спасибо! :grin:
Bonifacio в 19.12.2015 - 13:05
Тема: Meng 1/48 Messerschmitt Me-410А-1
Классно! Всё в меру и на хорошем уровне. Так чисто для информации, поскольку на фото не очень видно, а мне показалось. Копоть от выхлопа не симметрично слева и справа, за счёт вращения винта. Как именно лучше посмотреть на фото.
