ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата

Доброго времени суток уважаемые коллеги!
Хочу представить Вам не единожды уже описанную и "разобранную" на этом форуме модель ЛаГГ-3 от ICM. Ну как говорится повторение-мать учения. Название статьи взял из одноименного заголовка в журнале "Авиация и космонавтика вчера, сегодня,завтра за 2000 г.,в котором представлена большая статья о самолетах ЛаГГ и Ла. Чтобы было всем понятно, объясняю,что триумвиратом в этой статье называют коллектив Лавочкина С.А, Горбунова В.П. и Гудкова М.И. Все, кто эту модель собирал, не заострял внимание на некоторых нюансах. Хотя смотря какие доп. наборы тот или иной моделист использовал. Но об этом чуть ниже...


При сборке использовал:
-естественно сам kit ЛаГГ-3 7-11 серии:
-смоляной кокпит от Vector;
-смоляные лыжи и бомбодержатели от Vector:
- фототравление от GoNza:
-фару и АНО от Elf.

Когда-то здесь на сайте уважаемый коллега Michael XIII упоминал, что модель от ICMа скорее 50-й масштаб, чем 48-й. Перемерять я не стал (не любитель миллиметров) и не обратил бы на это внимание, если бы не одно но... Как я думаю векторовский смоляной кокпит делался изначально под векторовский же и ЛаГГ. Если учесть,что векторовский ЛаГГ точно 48-й масштаб, и это даже наверное не обсуждается, то при установке элементов кокпита в ЛаГГ от ICMа все же возникают определенные проблемки. В некоторых местах (боковые панели, приборная доска) приходится подрезать, сошлифовывать и т.д. Иначе половинки фюзеляжа не состыкуются или стыкуются со щелью в 1-1,5 мм, особенно в районе фонаря и посадочное место для фонаря становится шире со всеми вытекающими последствиями. Но самый большой "косяк" у вас случится при стыковке склеенного фюзеляжа с кокпитом и центроплана с предустановленной "ванной" водорадиатора.

ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата

Они у вас ни за что не состыкуются ,ибо "ванна" водорадиатора упирается почему-то в пол кокпита. Об этой проблеме упоминал еще один наш уважаемый коллега Олег Якушенко только на форуме Dish. Он там представлял векторовский ЛаГГ, тоже кстати на лыжном шасси,и у него не стыковались фюзеляж и цетроплан из-за "ванны" водорадиатора упирающейся в пол кокпита. Эта же проблема переносится и в ЛаГГ от ICMа.Выхода два, может у кого то будет и больше. Первый: срезать и уменьшить глубину "ванны" водорадиатора подручным материалом, что сделал Олег. Второй: срезать пол кокпита под креслом пилота и частично срезать снизу перегородку к которой крепится бронеспинка, чтобы туда вошла выпирающая "ванна", что сделал я. В дальнейшем сборка проходит без проблем.

 ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата
Что касаемо лыж, то главный вопрос - из какого материала они делались??? Источников по данному вопросу я не нашел. На черно-белых фото тоже не совсем понятно из какого материала лыжи сделаны-либо алюминий, либо дерево окантованное алюминием или металлом. Посмотрев фото от некого Massimo Tessitori,где на одной из фоток видно, что лыжа имеет один цветовой оттенок, а окантовка по всему "ребру" другой, я решил окрасить лыжи в цвет дерева и краской под алюминий изобразил окантовку.

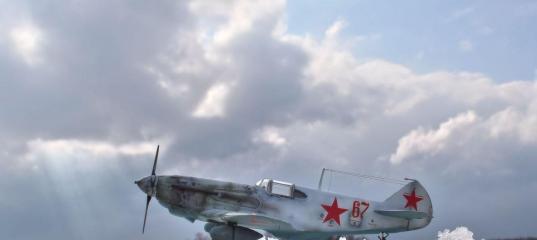

Окраска АКАНом-сначала черно-зеленый камуфляж, затем белым. После высыхания, берем наждачку не крупнее 2000 и с водой начинаем аккуратно "обдирать" белый. Главное не переусердствовать и вовремя остановиться... После этого покрываем глянцевым лаком, наносим декаль, делаем смывку,задуваем матом... э-э-э извиняюсь матовым.
Что касается прототипа, то номер вымышленный ибо не смог найти ЛаГГа 11-серии в белом и на лыжах. Либо белый на колесном шасси, либо на лыжах, но черно-зеленый. Хоть и пишут, что подвесные баки не получили широкого рапространения у нашей авиации периода войны, но я решил все же их использовать.
Спасибо за внимание коллеги.


ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата

» Информация о статье
Yurka в 28.04.2015 - 21:44
Работа очень понравилась! За исполнение зимнего камо, от меня, со всем уважением, +!
И вам коллега спасибо. Честно сказать, были поначалу сомнения, красить в "зимний" или нет?
Думал не получится.....
Koshevoy в 28.04.2015 - 21:48
Интересно, что за бп. подвешен на втором фото?
Yurka в 28.04.2015 - 21:53
На фото у Massimo Tessitori, которого я упоминал, написано, что это ВАП - выливной авиационный прибор, так вроде. Так что и такие штуки подвешивали под.ЛаГГ. Насчет применения их именно с ЛаГГов не слыхал.
KSL в 28.04.2015 - 22:04
На фото у Massimo Tessitori, которого я упоминал, написано, что это ВАП - выливной авиационный прибор, так вроде. Так что и такие штуки подвешивали под.ЛаГГ. Насчет применения их именно с ЛаГГов не слыхал.
На ВАП конечно похоже, но я скорее склоняюсь к версии дымогенератора. Вот еще фотки:
# #
Ltl в 28.04.2015 - 22:14
На фото у Massimo Tessitori, которого я упоминал, написано, что это ВАП - выливной авиационный прибор, так вроде. Так что и такие штуки подвешивали под.ЛаГГ. Насчет применения их именно с ЛаГГов не слыхал.
На ВАП конечно похоже, но я скорее склоняюсь к версии дымогенератора. Вот еще фотки:
# #Это по существу одно и то же смотря что заливать.
Redstar_72 в 29.04.2015 - 06:40
Отличная работа!
Aesha в 29.04.2015 - 08:12
Работа очень понравилась!+1 Тоже пришлось напильником помахать...но результат стоит того!)
Usatiymen в 29.04.2015 - 09:15
Тема: ICM 1/48 ЛаГГ-3 11-й серии - Дитя триумвирата
Отличная работа.
Roman-Nord в 29.04.2015 - 20:40
Салют,всем!
Достойно зимний ЛаГГ, у Вас получился! Очень понравились фото на фоне заката,но да, натуральный снег все "портит".Надо было его утрамбовать,убрать зернистость.Где фото брюшка?
ИгорьКио в 01.05.2015 - 01:15
Тема: ICM 1/48 ЛаГГ-3 11-й серии - Дитя три...(#8450) - обсуждение
Мастерски исполнено !
жаль снег подтаял - льдинки видны, так бы еще лыжню прокатать на свежей пороше )
