ZZ modell 1/72 ПБРК Редут на защите Камчатки

Поздравляю всех с праздником 23 февраля!
Продолжаю тему отечественных ПБРК и представляю пусковую установку противокорабельного комплекса 4К44 «Редут».

ПРОТОТИП

Береговой ПКРК «Редут» (индекс ГРАУ 4К44) относится к оперативно-тактическим ракетным комплексам второго поколения. Он был разработан в начале 1960-х годов для поражения любых надводных кораблей с помощью ПКР П-35Б. На вооружение комплекс был поставлен в 1966 году и до настоящего времени комплекс состоит на вооружении Береговых войск ВМФ. Дальность его стрельбы составляет до 460 км. ПКРК способен принимать целеуказания с самолетов Ту-16Д, ТУ-95Д, а также вертолетов Ка-25 Ц, оснащенных РЛС «Успех».

ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
Мощная боевая часть и высокая скорость маршевого полета ракеты повышает вероятность прорыва ПВО цели единственной ракетой или залпом с нескольких ПУ. При наличии внешнего целеуказания ПКРК «Редут» способен прикрыть несколько сотен километров побережья. А мощная ядерная (350кТ) или фугасная боевая часть выводит из строя любой корабль единственной ракетой.
Пусковая установка БРК Редут размещается на четырехосном полноприводном шасси БАЗ-135МБ. При боевой массе 21 т она передвигается по ровным поверхностям со скоростью до 40 км/ч и имеет запас хода 500 км. Боевой расчет – 5 человек.

ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
Недостатки комплекса связаны с устаревшей моделью ракеты, которая имеет большие размеры и массу, поэтому СПУ несет только одну ракету, а большая дальность ее полета приводит к проблемам с целеуказанием. К тому же СПУ не автономна, поэтому не может самостоятельно обнаруживать цели и вести по ним огонь. Велико время развертывания ПКРК -- переход из походного положения в боевое занимает около 1,5 ч.
Подробнее можно прочитать, например, здесь

ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
В качестве прототипа я выбрал машину 520-й береговой ракетно-артиллерийской бригады, дислоцированной на Камчатке. Есть интересный репортаж о стрельбах бригады и фото прототипа в нестандартной для отечественной техники окраске, привлекшей мое внимание.

ZZ modell 1/72 ПБРК Редут на защите Камчатки

МОДЕЛЬ


ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
Исходник от ZZ традиционно порадовал хорошим качеством смоляных отливок и неплохой копийностью: габариты, колесные базы и колея в норме. Как обычно модель комплектуется ломким медным травлением, из которого предлагается изготовить различные скобы, поручни и кронштейны. Все это пришлось менять на проволоку.

ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
Самое слабое место модели с точки зрения копийности – рама. Она выполнена в виде массивной смоляной отливки (для жесткости и прочности), а должна быть в виде конструкции из профилей переменного сечения, усиленных накладками. Эти элементы на модели лишь схематично обозначены. Делать раму «с нуля» я не стал и оставил искоробочную.
ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
Колеса очень хороши и в геометрии, и в деталировке.
Интерьер кабины из-за отсутствия данных я не дорабатывал, его практически не видно.
От себя добавил светомаскировочные насадки на фары (Армори), номера (тоже Армори) и забытый производителем антенный ввод с кронштейном. Все доработки можно увидеть на предпокрасочных фото. Собираемость в целом неплохая, шпаклевка потребовалась только при сборке пускового контейнера.

ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки

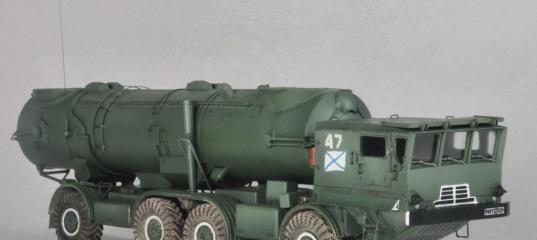

Пусковую установку я сделал с возможностью перевода из походного положения в боевое. Окрашивал «водным» Аканом, цвет намешивал ориентируясь на фото прототипа. Декаль пришлось изыскивать из запасов, так как ZZ дает их только на ракету, и то далеко не все.

ZZ modell 1/72 ПБРК Редут на защите КамчаткиZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки ZZ modell 1/72 ПБРК Редут на защите Камчатки
Спасибо за внимание.



» Информация о статье
Самая редкая модель
http://scalemodels.ru/articles/8182-ZZ-modell-1-72-pbrk-redut-na-zashhite-kamchatki.htmlСамая редкая модель
Svarschik в 23.02.2015 - 22:57
Редкая, интересная и отлично исполненная модель. Побольше бы таких!
Redstar_72 в 23.02.2015 - 22:59
Хорошая работа и прототип интересный!
Позволю себе, однако, пару придирок :) . Ваша модель вся выкрашена в один цвет. На фотографиях, в том числе и приведенной Вами в статье, видно, что задняя крышка ракетной шахты и цилиндрическое нечто, подвешенное сзади к раме, по цвету от всего остального отличаются:
#
Это борт "50", но мне кажется, и на "47" задняя крышка тоже другого цвета:
#
Во всяком случае, явных доказательств обратного нет, а модель бы смотрелась поинтереснее.

Кроме того, на "47" отсутствует передний номерной знак (видно на видео на 0:22):



Кстати, а почему не выбрали борт "48" со звёздочками?
gromoboy в 23.02.2015 - 23:28
почему не выбрали борт "48" со звёздочками?
Смог подобрать декаль только на номер 47 :oops:
Скорее всего комплексы окрашивались по разному в различные периоды службы (возможно и время года учитывалось), из этого исходил.
Отсутствие знака вообще не типично, это какой-то частный случай., видно, что задняя крышка ракетной шахты и цилиндрическое нечто, подвешенное сзади к раме, по цвету от всего остального отличаются
Тоже обратил внимание на этот момент,никакого объяснения этому, кроме "Это Камчатка, детка"(с):smile: не нашел.
Redstar_72 в 24.02.2015 - 00:08
Отсутствие знака вообще не типично, это какой-то частный случай.
Да это-то понятно - просто думал, что Вы стремились воспроизвести машину именно с тех самых стрельб.
Marakar в 24.02.2015 - 07:36
Тема: ZZ modell 1/72 ПБРК Редут на защите Камчатки
Отличная модель!
С уважением, Marakar.
Oleg83tt в 27.02.2015 - 11:03
Тема: ZZ modell 1/72 ПБРК Редут на защите К...(#8182) - обсуждение
Отличная вещь, просмотрел/прочитал с интересом.
Anton_IO в 05.04.2015 - 02:06
Отличная модель! На последних фотографиях Бастион - это тоже ZZ Models? Пока не могу найти:(
gromoboy в 05.04.2015 - 02:17
Спасибо.
Бастион от также от ZZ. Попробуйте заказать здесь http://maxmodels72.ru
Anton_IO в 05.04.2015 - 12:19
Спасибо!
stammelford в 16.05.2015 - 13:56
Тема: ZZ modell 1/72 ПБРК Редут на защите К...(#8182) - обсуждение
Результат впечатляющий.
