Cromwell Models 1/72 Merkava IV

Приветствую уважаемых коллег!
Хочу представить модель основного танка армии обороны Израиля Merkava 4.


Прототип

Меркава (в переводе «Колесница») Mk.4 является крайней версией основного боевого танка ЦАХАЛ. По мнению израильтян и некоторых других экспертов, Mk.4 является лучшим танком в мире. Так ли это, не знаю, но хочу лишь заметить, что неординарный внешний вид и модерновые системы активной защиты, делают Меркаву-4 очень интересным объектом для изучения.
Cromwell Models 1/72 Merkava IV
Более подробную информацию о танке , можно получить из статьи в Википедии.

Модель

Желание получить в коллекцию 4-ю Меркаву вышло боком.
Cromwell Models 1/72 Merkava IV
Смоляная модель от CROMWELL MODELS(72003) является абсолютно безальтернативной в 72-ом масштабе. Присутствовавший при распаковке посылки с моделью товарищ задал мне вполне резонный вопрос: Зачем ты купил эту груду мусора? ;)

Качество модели плохое: на пузыри я в принципе даже внимания не обращал (самый большой 1 см в диаметре), на отломанные части тоже – это все достаточно просто замазывается, приклеивается или меняется. А вот ходовая вызвала настоящее уныние – во-первых она вся была залита практически от половины толщины катков, а во вторых (и самое неприятное) вся выгнута к центру корпуса так как будто танк отливали на шаре. Пришлось обираться с духом 1,5 года, что бы взяться за работу над моделью...
Из дополнений: танкист и пехота от французской Model Miniature - фирма активно сотрудничающая с CROMWELL MODELS и мало отличающаяся от партнера качеством изделий. Качество фигурок на троечку (по скульптуре, материалу и литью).
Cromwell Models 1/72 Merkava IV
В общем, в унылом исходном материале был лишь один лучик света – великолепные пулеметы Mini World (A7226 Browning M2 on maunt tank; A7232b M 240 B,E,G).

Сборка

Понимая, что итоговой результат, при таких исходных данных фееричным не будет, решил доработать модель добавив несколько интересных элементов. Но в первую очередь, нужно было разобраться с ходовой. В итоге, решил ходовую поменять полностью, т.к. исправить ее не реально (по крайней мере для меня). Приобрел танк донор (Меркаву 3-ку от ревелл) и принялся за дело: зажав корпус танка в станке, фрезой вырезал всю ходовую на модели.
Cromwell Models 1/72 Merkava IV
Далее установил ходовую-трансплантат. Так же использовал от донора пушку, задние подкрылки (на модели были отломан и разломаны на несколько частей), запасной трак.
Cromwell Models 1/72 Merkava IV
Большой минус трансплантологии в данном случае, то, что если звездочки-катки и т.д. на тройке и четверке идентичны (по крайней мере, внешне), то гусеницы у Mk.4 отличаются (гребни прямые и трак почти прямоугольный). Это безусловно минус модели, но если бы осталась родная ходовая это имхо было бы еще большее зло, - такое я бы постеснялся показывать и зарыл бы танк в окоп ;-)
Как одна из фишек модели, из листового пластика был изготовлен Дроид (часть системы обнаружения ракетного нападения на танк фирмы Elbit Systems).
Cromwell Models 1/72 Merkava IV
Из остатков травления обрешетка на прибор наблюдения наводчика
Cromwell Models 1/72 Merkava IV
И спаяна обрешетка прибора наблюдения командира танка
Cromwell Models 1/72 Merkava IV
Много хлопот доставили пулеметы. Для курсового Браунинга М2 изготовлена станина и сервопривод для стрельбы, командирский FN MAG получил турель с пулеметным коробом. С башни срезаны не верные лазер-детекторы (были как на Mk.3), и поскольку на всех фотографиях строевых танков эти датчики сняты, то срезанные детали заменил на пустые кронштейны. В оружейный кронштейн командиру был вложен M4 (изготовлен из М16 от OKB Grigorov, путем укорачивания кожуха ствола), изготовлены кронштейны антенн (основная – aber, вспомогательная – латунный пруток). На антенны добавлена веревка для складывания. Из эпоксилина слепил мешки с песком (спасибо коллеге Melah раскрывшего секрет загадочных мешков на башнях Меркав). Для сохранности очень хрупких меркава боллс установил башню на стапель:
Cromwell Models 1/72 Merkava IV
В качестве прототипа был выбран танк командира 2-ой роты 1-ого батальона 401-ой бронетанковой бригады.
Cromwell Models 1/72 Merkava IV
Зачистил, собрал и зашпаклевал фигурки:
Cromwell Models 1/72 Merkava IV
Персонажи в мицнефетах вполне соответствуют бойцам с этой фотографии
Cromwell Models 1/72 Merkava IV
При покраске особых сложностей не было. Виньетка - традиционный обрезок ламината, рельеф отлит гипсом.

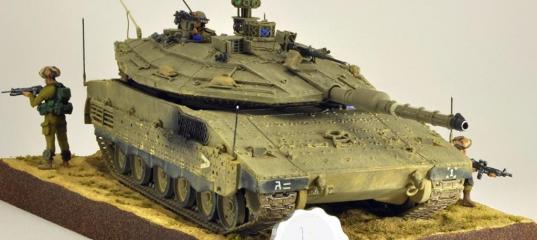

Результат:

Cromwell Models 1/72 Merkava IVCromwell Models 1/72 Merkava IVCromwell Models 1/72 Merkava IV
Cromwell Models 1/72 Merkava IVCromwell Models 1/72 Merkava IV
Блог по постройке модели - тут.
Спасибо за внимание!



» Информация о статье
makskm в 23.11.2014 - 11:21
Подкрасил мелочевуку. Закрыл модель глянцем. Перевел декали. Командиру в держатель добавил М4
(сделана из М16 - укорочен кожух ствола).
## #
##
#
Ну и по сложившейся традиции при покраске очередной модели, начал стройку новой - http://scalemodels.ru/modules/forum/viewtopic.php?t=55179
Продолжение следует...
pavka-s в 24.11.2014 - 09:10
Отлично идет процесс, тьху, тьху, тьху, шоб не сглазить. :grin:
makskm в 01.12.2014 - 04:58
pavka-s Учитывая качество исходного материала, процесс идет хорошо :mrgreen:
Сделана смывка, прошелся сухой кистью. Закрыл матовым лаком. Практически собрал танчик (остались габаритные антенны на корпусе и поставить башню). В процессе сборки выпачкал ходовую.
#
Продолжение следует...
makskm в 08.12.2014 - 04:51
Работы вышли на завершающую стадию: танчик готов, виньетку тоже на выходных закончил,- получается вроде нормально...
Осталось дело за фигурками, - начал красить:
#
pavka-s в 18.12.2014 - 15:57
Тема: Cromwell Models 1/72 Merkava IV
Красива Меркава
и автор - красава!
Melah в 19.12.2014 - 18:39
Тема: Cromwell Models 1/72 Merkava IV
Поздравляю с завершением! Крутой танк получился.
makskm в 20.12.2014 - 08:41
Коллеги спасибо!
pavka-s Звание красавчика уже занято, так что мы не претендуем :mrgreen:
Ну и что бы правильно оформить топик - ссылка на статью
http://scalemodels.ru/articles/7955-Cromwell-Models-1-72-Merkava-IV.html
Matej в 20.12.2014 - 14:15
Тема: Cromwell Models 1/72 Merkava IV(#7955) - обсуждение
Красавец! Поздравляю с хорошей моделю Макс! И спасибо за подробную статью с полезными фото.
makskm в 22.12.2014 - 13:22
Matej Матей, спасибо! А статья как статья, так что не за что :wink:
stammelford в 29.05.2015 - 12:19
Тема: Cromwell Models 1/72 Merkava IV
Красота. Дроид просто великолепен.
