Renova Model №6 1/25 КрАЗ-255Б

Здравствуйте, уважаемые коллеги!
Представляю вашему вниманию модель грузового армейского грузовика КрАЗ-255Б в масштабе 1:25 из бумаги.

Модель собиралась по выкройкам Renova Model №6. Сборка растянулась ровно на год, благодаря чему получил огромный опыт как в сборке, так и в покраске.
Renova Model №6 1/25 КрАЗ-255Б
Изначально модель собиралась под покраску, но вопрос с основным цветом оставался. Поэтому собрав держатель запаски, попробовал покрасить чисто защитным. После сборки колес и продолжительного перерыва меня осенило, что надо делать камуфляж!
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
В работе использовал:
- сканы Renova №1, распечатанные на бумаге, плотностью 200 г/м2 (для черчения)
- бумага, плотностью 80 г/м2 (офисная)
- обувная упаковочная бумага
- тонкий прозрачный пластик, изоляция от провода
- оргстекло
- зубочистки
- проволока, канцелярские скрепки
- модельные коврик и нож, ножницы, металлическая линейка
- кусачки, плоскогубцы
- клей ПВА, Суперклей
- акрил Звезда, шпаклевка по дереву, фломастеры
- кисти разной толщины, аэрограф и компрессор (задувал тент)
- пигменты "Мастер пигмент", "сухая кисть" акрилом "Звезда"

Модель была окрашена кистями, аэрографом задувал только тент.

Итак, кратко о сборке.

Рама

Собирается просто, но требует аккуратности и качественного клея. Лонжероны дополнительно подклеивал картоном. Зубочисткой с ПВА нанес заклепки.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Передняя подвеска

Рессоры и стержни поворотных кулаков были пропитаны Суперклеем. Кулаки рабочие. Немного изменил крепления тормозных цилиндров и провел к ним шланги. Добавил имитацию гаек.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Задняя подвеска, она же - тележка

Мосты почти одинаковые, в сборке не сложные. Рессоры сделал немного округлей, чтобы соблюсти расстояние между осями. Для создания рабочей подвески изготовил из зубочисток реактивные штанги. Без шпаклевки не обошлось, также сделал имитацию гаек.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Двигатель

Головки блока цилиндров были зашпаклеваны и отшлифованы. Бачки и фильтры зашпаклеваны. Полосками бумаги придал блоку цилиндров объем. Ремни из офисной бумаги. Сделаны шланги от ТНВД.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Выхлопные трубы из изоляции, внутри проволока.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Трансмиссия

Раздатку и коробку передач "оживил" полосами из ПВА, наносил зубочисткой.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Карданы рабочие. Для этого сделал крестовины, а сами карданы работают по типу поршня.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Ящик для аккумуляторов и воздушные баллоны, использовал "сухую кисть"
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Держатель запасного колеса и ящик для инструмента
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Везеринг. Рама

"Сухая кисть" и пигменты Мастер пигмент - "земля", "песок"
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Колеса

Заготовки колес были зашпаклеваны и отшлифованы в дрели. Поверх наклеил "елочку" из офисной бумаги и на нее наклеивал грунтозацепы, все 1848!
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Далее нанес на колеса пигменты
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Кабина

Особых проблем она не вызвала. С помощью ПВА нанес покрытие на пол. Крыша была отшлифована, дополнительно добавил лист на заднюю стенку, а также натыкал заклепок.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Окрашенная кабина
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Передние стекла подвижны. Дверям добавил обьъема изнутри и заклепок снаружи
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Сидения
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Торцы крыльев были отшлифованы. Фары выточены из оргстекла, уплотнитель - изоляция, отражатель - фольга. В подкапотное пространство добавил бачков и шлангов, руль из проволоки
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Канистры и подножки

Выштамповки на подножках сделал капельками ПВА, канистры - "сухая кисть", потеки - черный акрил.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

Кузов

Сначала была собрана платформа и нанесен кистью камуфляж.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Кузов внутри задул аэром для тренировки, дуги сделал из скрепок, брызговики.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Тент изготовил из обувной бумаги, окраска - аэрограф(впервые) + кисть.
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Готовый кузов
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б

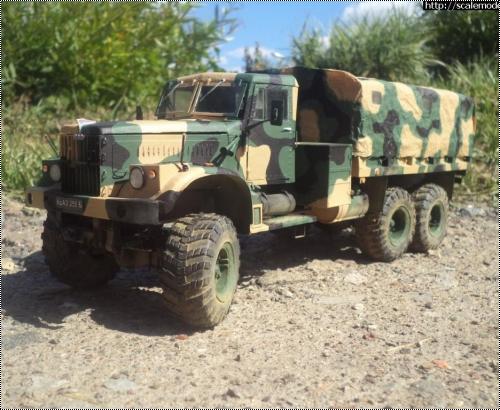

Готовая модель


Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б Renova Model №6 1/25 КрАЗ-255Б
Благодарю всех, кто помогал советами по ходу сборки и родных за терпение.
Приятного просмотра.



Den2000 в 28.10.2014 - 10:20
Тема: Renova Model №6 1/25 КрАЗ-255Б(#7828) - обсуждение

Kpyто.
Wild Weasel в 28.10.2014 - 12:22
ОпИсаться можно!!!
На макро видны некоторые шероховатости, но на общих планах действительно очень круто!
Только тент подкачал - ну ооочень жёванный получился :wink:
Pavel_P в 28.10.2014 - 12:38
Тема: Renova Model №6 1/25 КрАЗ-255Б
Вот оказывается как работает 3D принтер. Сильно.
laserwolf в 28.10.2014 - 22:28
Тема: Renova Model №6 1/25 КрАЗ-255Б
радует что количество бумажников растет. из замечаний заклепки на дверях все же лучше делать иначе, капли клея сложно делать одинаковыми
Zliuka в 28.10.2014 - 22:37
Тема: Renova Model №6 1/25 КрАЗ-255Б
Смотрели фотографии с женой и получили огромное удовольствие. Прекрасная модель и работа. Поздравляю.
alli_s в 29.10.2014 - 04:28
Тема: Renova Model №6 1/25 КрАЗ-255Б
впечатлило , мои поздравления !
Алексей_Смирнов в 29.10.2014 - 19:29
Тема: Renova Model №6 1/25 КрАЗ-255Б
Мужики, спасибо за теплые отзывы! Учту в будущем все замечания.
Oleg83tt в 02.11.2014 - 19:25
Тема: Renova Model №6 1/25 КрАЗ-255Б(#7828) - обсуждение
Шикарная статья и работа.
Anonymous в 13.07.2017 - 10:11
Тема: Renova Model №6 1/25 КрАЗ-255Б
Очень достойная работа!
Как настоящий!
dedygan в 13.07.2017 - 15:47
Тема: Renova Model №6 1/25 КрАЗ-255Б
Внушает. Еще и двери открываются. Вот только тент слишком мятый, возможно, сюда бы пошла ткань больше. Шелк какой-нить или сатин. Мелкофактурная и тонкая.

ЗЫ Вот осталось только научится плюсы кидать в профиль... :oops:
