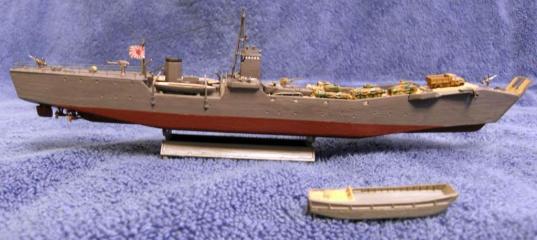

Pit-road 1/350 Японский десантный корабль №101 (1944).

Японский десантный корабль №101 типа SBD с десантом и десантным катером представлен на январь - апрель 1944 года.
Модель изначально собрана в базовой (коробочной) версии зимой 2010 года. Перекрашена и дополнена в апреле - мае 2011 года.
В базовом комплекте, кроме самого корабля, десантный катер, 1 танк-амфибия, 1 САУ, 4 разнотипных танка (2 средних и 2 легких) и 1 грузовик. Типы их я уже не помню, хотя в сборочной инструкции всё это указывалось.

Об историческом прототипе

Строительство.

Построен в январе 1944 года.
Водоизмещение станд./норм.: 950/994 т. Размеры ДхШхО (м): 72/80,5х9,1х2,9. Энергоустановка: 3 дизеля, 1200 л.с. Скорость max.: 13.5 уз. Дальность хода: 3000 (13,5) м. миль. Экипаж: 90 человек. Вооружение: 1х1 76-мм, 8 (2х3, 2х1) 25-мм автомата. Десант: 218 тонн груза, или 320 человек, или 7 15-тонных танков, или 67 тонн груза и 120 человек.
Корабль в носовой части имеет раздвоенный киль, так как выгружает десант непосредственно на побережье.
Pit-road 1/350 Японский десантный корабль №101 (1944).
Корабль данного типа очень похож на американского одноклассника LST-2, но был меньше и быстроходнее.
Всего было 6 кораблей типа SBD и 67 кораблей SBT, отличавшихся от SBD паротурбинной энергоустановкой с 1 валом, здесь 3 вала. Также они различались по дымовым трубам. На SBT дымовая труба имеет меньшие габаритные размеры, выше и находится ближе к надстройке, чем на SBD.
Pit-road 1/350 Японский десантный корабль №101 (1944).

Деятельность и модернизации.

По проекту на корабле планировались только 2х3 25-мм автомата. 2х1 25-мм автомата видимо добавили уже во время постройки.



Перед сборкой

Имеем:



  1. Японский десантный корабль №101 типа SBD с десантным катером и десантом;
  2. Черные нейлоновые нитки;
  3. Краски Revell и Tamiya;
  4. Леера Aber;
  5. Фототравление Hasegawa для IJN QG 18 (72118) и QG 35 (72135);
  6. Вспомогательные средства.

Рабочая литература.

Энциклопедия "Флоты Второй Мировой".

Сборка

Использовавшаяся краска и места ее применения.

Сам корабль был перекрашен. К десанту и десантному катеру я не прикасался. Я уже не помню цвета окраски камуфлированных танков и грузовика.
Корабль:



  1.  Revell эмаль № 16 (изначально Revell эмаль № 91) - катушки;
  2. Revell эмаль № 88 - деревянный настил палубы и внутренняя верхняя часть аппарели;
  3. Revell эмаль № 94 - винты;
  4. Tamiya акрил Х-11 - остекление ходовой рубки (изначально вовсе не окрашивалось) и прожектор на ее крыше (изначально Revell эмаль № 90);
  5. Tamiya акрил XF-1 (изначально Revell эмаль № 8) - верхняя часть дымовой трубы, вёсла, двигатель катера на палубе;
  6. Tamiya акрил XF-9 (изначально Revell эмаль № 37) - от ватерлинии и ниже;
  7. Tamiya акрил XF-56 (изначально Revell эмаль № 91, кроме указанных ниже элементов корабля) - 2х3 25-мм автомата (только стволы и прицелы), 2х1 25-мм автомата, детектор радарного излучения спереди на фок-мачте, якоря и якорные цепи.
  8. Tamiya акрил XF-77 (изначально Revell эмаль № 378) - всё серое, кроме якорных цепей и детектора радарного излучения которые перекрашены в Tamiya акрил XF-56;
  9. Tamiya акрил XF-78 (изначально Revell эмаль № 85) - внутренняя часть шлюпки и бортового катера, кроме якоря в бортовом катере, который перекрашен в Tamiya акрил XF-56.

Модель корабля и десант

Качество пластика среднее. Без облоя.
Во время сборки проблем не было. Инструкция понятная. Можно посоветовать новичку.
Дымовая труба имеет шестигранную форму.
Pit-road 1/350 Японский десантный корабль №101 (1944).
Трехствольные 25-мм автоматы установлены на специальных кружках и не имеют выемок в местах расположения. Одноствольные 25-мм автоматы и 76-мм орудие имеют небольшие выемки для их установки на место.

Остекление надстройки не прозрачное. Сделано из пластика монолитом с самой надстройкой.
У корабля 2 якоря. Первый якорь свисает в носовой части правого борта. Второй - свисает с юта.
По желанию можно было сделать модель с откинутой аппарелью при этом небольшие дверцы в верхней части аппарели будут закрыты. Площадка под грузовиком опустится вниз, образуя выезд.
Во время перехода небольшие дверцы в верхней части аппарели закрыты. В данном случае они открыты - это свидетельствует о приближению к месту десантирования.
Танки, САУ и грузовик сборные и состоят из 4-8 деталей. Если бы я их в своё время намертво не приклеил к палубе, то точно бы подкрасил танкам ходовую часть.
Десантный катер никаким изменениям не подвергался.
Pit-road 1/350 Японский десантный корабль №101 (1944). Pit-road 1/350 Японский десантный корабль №101 (1944).

Доработки

Зенитное вооружение.
Установлены прицелы с помощью набора Hasegawa для IJN QG 18 (72118) на все 25-мм автоматы. Установлены также пластиковые щиты для трехствольных 25-мм автоматов из этого же набора.
Якорь.
На базовой модели получалось, что бортовой якорь на корабле не имеет без контакта с цепью. Нет стойки. Стойку сделал из ствола подвернувшегося 25-мм автомата.
Трапы.
За надстройкой установлены 2 трапа из набора Hasegawa для IJN QG 35 (72135).
Леера.
Леера Aber за надстройкой в кормовой части корпуса.

Судьба исторического прототипа

 Исторический прототип погиб 28 октября 1944 года во время "Битвы за Лейте".
Всего погибло 5 из 6 кораблей типа SBD и 35 из кораблей 67 типа SBT.



» Информация о статье
Просмотров: 4618
Опубликовано:
YuraVS в 13.05.2011 - 10:36
Тема: Pit-road 1/350 Японский десантный кор...(#4107) - обсуждение

Интересный кораблик. На джонку похож;)

В целом хорошо, но корпус.... Очень толсто порашен. Если там нет расшивки и козырьков иллюминаторов, то лучше всего прошкурить его 2000 шкуркой, что бы выровнять. И аккуратно подкрасить аэром.
А так вид у корпуса натурально бетонный :)
U-boot в 13.05.2011 - 11:38
Самое удивительное то, что после 4-5 слоёв краски, сначала эмали и потом акрила, расшивка корпуса и иллюминаторы вообще остались видны. Козырьков на иллюминаторах не было.
Как мне кажется, он выглядит светлее, чем "Ukuru", за счет более тёмного фона. Хотя окрашен более тёмным оттенком серого.

В данный момент у меня на столе немецкий эсминец Z-25 типа 1936A от Trumpeter, 1/350. Корабль приобретён мною off-line 10 мая 2011 года в "Мире моделиста". Хочу от японцев отдохнуть. В комплекте фототравление без лееров. Леера буду ставить Eduard для Kriegsmarine. Модель для опытного моделиста.
YuraVS в 13.05.2011 - 13:29
В данный момент у меня на столе немецкий эсминец Z-25 типа 1936A от Trumpeter, 1/350. ... В комплекте фототравление без лееров. Леера буду ставить Eduard для Kriegsmarine. Модель для опытного моделиста.

Удачи! А я драконовский Z39 взял... Как-то он мне интереснее показался.
Ares в 13.05.2011 - 19:48
Модель простая и почти все улучшения украшающие модель можно было бы сделать с техникой (смывку, замену стволов на проволоку...) Ну и рубку можно было бы распилить и вставить окна из травления (так обычно делают если окна даже из непрозрачного пластика). артиллерию заменить.Про краску Юрий написал. Но прекрасно, что у Вас такой энтузиазм в нашем деле:wink: а мастерство безусловно придет.
А травление к Z-25 можно попробовать поставить от Z-39 его начали продавать Кибер-Хобби на Dragon USA. Стоит всего 9,9 USD. Кстати, трубач начал предпродажу еще одного немецкого эсминца. Можно палубу купить на scaledecks.com. Она правда маленькая но тоже меньше 10 USD стоит.
Валерич-4 в 20.05.2011 - 22:20
Честно , двоякое чувство вызывает ( делал такой же в 1/700 , не хочу сказать что у меня лучше. Скорее собирательный образ.) деталировки маловато. Почти обо всех доработках уже сказали. У танков гусеницы лучше стальным цветом выделить и потереть мягким грифелем. Удачи в следующих моделях
U-boot в 20.05.2011 - 23:14
Там написано модель собиралась год назад. Все танки еще год назад были приклеены намертво.
Если делать внешние гусеницы танков, то надо делать и внутренние, а до них мне не добраться. Если делать гусеницы одного танка, то надо делать и у остальных. ВСЁ ИЛИ НИЧЕГО.
Сейчас просто была обновка и модернизация самого корабля.

У меня было настроение написать статью для Z-25 совсем короткой. Чисто необходимый минимум: ПАРУ СЛОВ О СБОРКЕ И НИ СЛОВА О ДОРАБОТКАХ. Выходит наоборот, такой длинной статьи я еще не писал. На компе в Word(е) уже 4 с лишним листа 12-м шрифтом. Окончательное решение приму непосредственно перед копированием статьи в сеть.
На корабле осталось разместить практически только леера и такелаж.
Валерич-4 в 21.05.2011 - 01:34
У вас есть опыт по написанию статей ( я ни одной ещё не придумал), поэтому не мне вам советовать. Мне кажется, если не описывать доработки то необходимо делать и выставлять две модели, так называемый "искоробочный вариант" и модель с доработками. Тогда зрители сами оценят вложенный труд.
