A.Halinski 1/33 Douglas SBD-3 Dauntless

 Приветствую вас, коллеги-смежники! Уже стало традицией для меня показывать свои модели и на вашем форуме. Пусть не будет исключением и эта работа.

На этот раз хочу предложить вашему вниманию Супер навороченную модель от издательства Халински. Думаю, что знаменитый Dauntless в особом представлении не нуждается. Самолет этот знаменит, заслужен и весьма известен любителям авиации. Моделируемый экземпляр имеет конкретный прототип и воспроизводит SBD-3 Dauntless из эскадрильи VS-2, размещавшегося на авианосце USS Lexington, экипаж самолета (пилот - лейтенант Джон Леппла и стрелок Джон Лиска) участвовал в сражении в Коралловом море. В частности, во время ататки на авианосец "Шохо" экипаж повредил три истребителя противника, а позже сбил один гидросамолет. На следующий же день, во время ответного налета япоцев на "Лексингтон" и "Йорктаун" самолеты эскадрильи VS-2 атаковали группу японских торпедоносцев и сбили три из них. Т.е. первый гол японскому флоту в виде потопленного "Шохо" забили именно эти Даунтлессы. Ну а потом было эпохальное сражение при Мидуэйе, изменившее ход войны на Тихом океане, и опять главными героями этой битвы стали SBD. Впрочем, это всем вам хорошо известно.

A.Halinski 1/33 Douglas SBD-3 Dauntless A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Теперь о модели...
Выполняя ваши пожелания, на это раз я несколько подробнее расскажу о ходе строительства. Начал по традиции с кокпита. Надо заметить, модель спроектирована на пределе возможностей бумаги. Весь силовой набор кабины воспроизведен с отменной тщательностью и все это - надо заметить - пришлось резать вручную из картона. "Остекление" приборки предусмотрено разработчиком.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless

Панели двухслойные. Стекла приборов сымитированы капельками лака. Для оживления интерьера был придан объем различным ручкам, тумблерам, переключателям. Ремни из наборы выкинул и сделал самодельные.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Ниши шасси в модели, впрочем как и все остальное, тоже детализированы с максимальной степенью реалистичности, возможной для бумаги. БАНО и посадочную фару заменил на самодельные.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Законцовкам всех плоскостей был придан положенный им объем, благо журнальная бумага отменно тянется в любом направлении.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Двигатель, собранный в том виде, что предлагает разработчик показался скучноватым, поэтому подвергся доработке по историческим материалам.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Тормозные щитки... Это особая статья в этой модели. Достаточно сказать, что только на подкраску торцов без малого четырех сотен дырочек, ушло ровно два вечера!

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Фонарь кабины состоит аж из пяти секций, изготавливавшихся долго и тщательно, чтобы потом собрать все это в сложенном виде.

 A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless
Кожухи пулеметов изготовлены из инваровой маски от старого кинескопа. Первоначальный вариант прицела, изготовленный их подручных материалов меня не устроил. Сделал новый, на этот раз фототравленный.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless

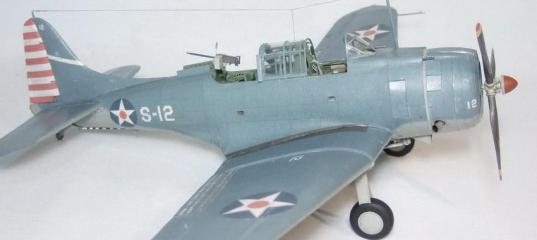

Ну и вот, собственно то, что получилось в результате. На постройку этой модели ушло около полугода. Надо заметить, что ничего сложнее мне до сих пор собирать не приходилось. Но и модель, несмотря на сложность своих форм для воспроизводства из бумаги и сильное членение обшивки на сегменты, собирается как конструктор Лего.

A.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 DauntlessA.Halinski 1/33 Douglas SBD-3 Dauntless

» Информация о статье
chse в 28.02.2011 - 14:03
Очень понравилось!
Anonymous в 28.02.2011 - 14:26
Да, это вам не пластик шкурить и железки точить...
Тонкая однпко работа!
Обычно бумажные модели идут в масштабе 1/35.
Эта модель точно в 32-м?
Rhino86 в 28.02.2011 - 14:32
Все картонные самолеты идут в 33-м масштабе, здесь автор немного ошибся :smile: Но модель отличная, у самого такой все еще лежит, со времен увлечения картоном :smile: Автор проделал огромную работу, и я удивлен, что всего лишь полгода понадобилось на постройку. От меня +1.
Top_gan44 в 28.02.2011 - 18:59
Спасибо всем за внимание парни!
Попробую ответить на возникшие у вас вопросы: Двигатель в основном был склеен из журнальных разверток и слегка доработан.
Были добавлены имитации болтов на переднем фланце, трубки и шланги масляного насоса (если я не ошибаюсь с назначением этих деталей), заводской шильдик, высоковольтная проводка (все спаяно из медной проволоки различного диаметра). Отверстия в щитках пробиты самодельным пробойником изготовленным по принципу дырокола. Остекление выполнено методом горячей вытяжки на пуансоне изготовленном из разверток набора. Эта технология известна, неоднократно описывалась в том числе и на здесь на форуме. Фототравление изготовлено с использованием матрицы отпечатанной на мелованной бумаге лазерным принтером. Тоже известная технология, и тоже освещалась здесь.
Ну по поводу масштаба, мне конечно известно, что журнал из которого я собирал эту модель имеет масштаб 1/33, но движок форума при оформлении статьи не имеет такого масштаба в стандартном наборе. Поэтому взял ближайший
:smile:
BatMan в 28.02.2011 - 19:50
Top_gan44
Позвольте внести ясность по поводу масштаба... :lol: Из статьи автора нельзя было однозначно понять в каком масштабе построена модель, автор просто забыл указать это... А я при редактировании поставил ближайший к бумажному - 32ой... Это конечно моя ошибка, но масштаб модели должен указывать автор в заглавии статьи... Так что, исправить на 33ий?
А модель, действительно, классная...
Anonymous в 28.02.2011 - 19:56
Я тоже когда спрашивал про масштаб ошибся, чисто механически. :oops:
Имел ввиду, конечно, 1/33.
Lukas в 01.03.2011 - 07:50
Тема: A.Halinski 1/33 Douglas SBD-3 Dauntless(#3819) - обсуждение
а вот это действительно классная работа, даже и не скажешь что это из бумаги! Автор молодец!
AZOT в 02.03.2011 - 12:16
Даже сказать нечего.... Очень впечатляет......+1 в копилку. С Уважением, Женя.
Starina в 04.03.2011 - 14:20
ВАШПЕ ! Сначала смотрел фото и сразу не понял, что это бумага. Выше всяких похвал....
yurii_gaskov в 16.05.2012 - 00:05
Супер!!! ))) И сказать больше нечего!!!
