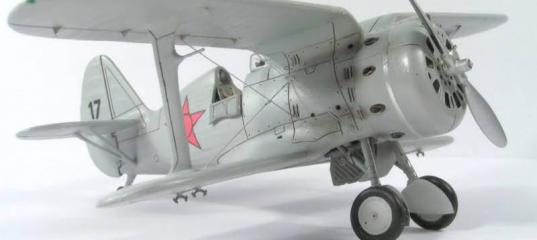

Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.

Один из последних маневренных истребителей – бипланов предвоенных лет, И-153 КБ Н. Поликарпова проектировался как глубокая модернизация истребителя И-15 по результатам его боевого применения в боях в небе Испании, и предназначался для ведения маневренного воздушного боя на малых и средних высотах.

Самолёт поднялся в воздух в конце 1938г., а впервые в боевых действиях участвовал летом 1939г., во время советско-японского конфликта на реке Халхин-Гол в Монголии. Позднее, именно «Чайке», вместе с другим известным истребителем Н. Поликарпова, И-16, пришлось вынести всю тяжесть воздушных боёв на начальном этапе Великой Отечественной войны в 1941-42 годах.

Пластик

Модель «Чайки» от «Моделиста» в масштабе 1/72 не что иное, как старый «Smer», года так 1985-86. Для своего времени модель была весьма неплохой, однако по сегодняшним меркам смотрится довольно убого:

Мягко говоря, слабое соответствие чертежам, внешняя и неверная расшивка, полное отсутствие двигателя и выхлопной системы, убогий интерьер кабины и полное отсутствие «внутренностей» ниш шасси.

К тому же, время пресс-формы тоже не пощадило, на отливках много облоя, а капот пролит настолько плохо, что использован быть не может.

К сожалению, в 72 масштабе данный набор практически безальтернативен.
Положение несколько улучшает набор фототравления от «Интеравиа», в нём даны части капота, детали интерьера и другая мелочёвка.

Сборка

Как обычно, в первую очередь был сделан интерьер кабины, частично из фототравленных деталей, частично из тянутых литников. После окраски и тонировки интерьера, были собраны половины фюзеляжа и изготовлены колпаки ниш шасси. Заново нарезана расшивка. Сборка бипланной коробки проблем не вызвала, но были удлинены вертикальные стойки для получения необходимого поперечного угла установки крыльев.

Так же был уменьшен утрированный провис полотна на всех поверхностях крыльев, стабилизатора и руля поворота. Практически заново был изготовлен капот двигателя с применением деталей фототравления. Поскольку двигатель в наборе отсутствует, был подобран подходящий из старых запасов, деталировке не подвергался, т.к. через жалюзи он виден плохо. Выхлопные патрубки были изготовлены самостоятельно из медной фольги, Патрубок маслорадиатора изготовлен из высверленного литника.
Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.
Стяжные ленты на капоте и на стыках центроплана с плоскостями, а также некоторые мелкие накладки и лючки выполнены из самоклеющейся фольги. Трубка приемника ВД выполнена из иглы для шприца и перенесена с левой на правую вертикальную стойку бипланной коробки.

Растяжки изготовлены из тонкой лески, компенсаторы на растяжках из капелек клея «Момент».

Окраска

Модель загрунтована автомобильной грунтовкой «ABRO» и окрашена металликом от «Акан» «матовый алюминий», он позволил без дополнительных усилий получить серо – серебристый цвет, характерный для большинства «Чаек». Внутренние поверхности ниш шасси и кабины пилота, а также стойки шасси окрашены в серо-стальной цвет А-14 от «Акан». Перед нанесением декалей от «PrintScale» модель покрыта глянцевым лаком «Акан». После ещё одного слоя глянцевого лака выполнена смывка и выделение расшивки художественным акрилом на «фейри». В завершение модель задута финишным покрытием от «Акан» с осветляющим эффектом, чтобы снизить яркость декалей.
Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.

Следы выхлопа нанесены «Тамиевскими» пигментами.

На окрашенную модель были смонтированы шасси с колёсами «Экипаж» и установлен козырёк кабины пилота с самодельным прицелом ПАК-1.
Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.Smer 1/72 И-153 Чайка из эскадрильи С. Грицевца, Халхин-гол, 1939г.

Буду рад услышать мнения коллег по представленной модели.

» Информация о статье
marchell в 27.10.2010 - 09:38
Да, не плохая Чаечка! Жаль только, что полностью серая. :wink:
AleksGRI в 27.10.2010 - 19:23
Спасибо, коллеги!
Времени, однако, много прошло, и сейчас я эту модель делал бы несколько иначе...
Fireman.77 в 08.01.2012 - 15:26
Подскажите пожалуйста какими чертежами стоит пользоваться исправляя геометрические ошибки на модели "Моделиста"
AleksGRI в 08.01.2012 - 16:41
К примеру - Эксмо - "Боевые чайки Сталина" или монография от "Экспринта". Хотя, чем Вам помогут чертежи в исправлении ниш шасси или капота, или провиса полотна? Ориентируйтесь на фото, много больше пользы будет. Но если опыта в глубоких перепилах нет, браться за эту модель не советую, ничего хорошего не выйдет....
P.S. Сейчас я бы десять раз подумал, стоит ли браться за эту модель, и скорее всего, засунул бы коробку в дальний угол... :wink: Кстати, глядя через столько лет, стоит сказать, что модель получилась слабая, и с задачей я не справился :sad:
Fireman.77 в 08.01.2012 - 17:08
Меня пока пугает только провис полотна. Все остальное решаемо. Хотелось бы посмотреть как это решает народ но пока не могу
ВадимЦ в 08.01.2012 - 20:46
Меня пока пугает только провис полотна. Все остальное решаемо. Хотелось бы посмотреть как это решает народ но пока не могу
Ну если воспроизвести внутренности,видимые через ниши шассси не проблема,то сделать имитацию провиса полотна ,скажем при помощи масок из скотча и наждачки тем более не должно испугать. Меня ,например ,остановило первое.
Redstar_72 в 08.01.2012 - 21:56
Меня пока пугает только провис полотна... Хотелось бы посмотреть как это решает народ но пока не могу
Собственно тема есть:
А самый простой и доступный способ (к тому же дающий хороший результат) - ИМХО этот:
Fireman.77 в 09.01.2012 - 00:41
То что я погорячился я понял. Но из прочитанного на форуме то, что внутрянка не самая сложная часть модели только убедился. Вложил модель в чертежи и ужаснулся.
yur в 09.01.2012 - 22:18
Привет. "...Ну если воспроизвести внутренности,видимые через ниши шассси не проблема..." А разве не везде тазики были?[url=http://radikal.ru/F/s018.radikal.ru/i526/1201/b8/dce178756f14.jpg.html][/ur l]
От ИСМ ждать заявленную "чайку" смысл есть?
ВадимЦ в 09.01.2012 - 23:40
Вот как раз где не "тазики" много чего интересного видно. На ДиШе есть хорошая статья по И-153 в 72-м. А есть ли большой смысл спешить делать прямо сейчас "Чайку"? Рано или поздно нормальная модель будет.
