ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - НЕТ

Грешен... Каюсь... и выполняю то, что надо было сделать еще два года назад.
Структура этой статьи выбивается из обычных для меня повествований. Поскольку историческую часть, посвященную легендарному советскому самолету я упущу. Сейчас, благодаря работам М. Маслова и В. Котельникова, царствие им небесного, любой моделист может прочитать про историю создания, производства и применения первого советского скоростного бомбардировщика СБ. Да и у нас на сайте ветка по матчасти насчитывает аж 23 страницы информации. А вот статей с готовыми моделями только ...одна , «одна Карл!!!!»

Правда есть еще законченные модели, строившиеся на сайте , но не оформленные статьями, но и их всего две, не считая этой. ????? Я конечно понимаю что многие моделисты эстеты и им зазорно делать модель с чуть меньшими размахом и хордой крыла. Но согласитесь кривых мессеров и другой неметчины как и кривоватых детищ туманного альбиона предостаточно в статьях и модельных галереях. Вопрос в сложной сборке? Ну так собирают же а-модель или вообще какой-нибудь Мач-2 . В общем один сплошной вопрос с готовыми моделями этого самолета. Вот правда, прям какой-то суслик который есть, но его нету.

А какая у этой модели проработка поверхности!!! Просто конфетка-шоколадка и персик в придачу ! Собирай аккуратно и крась тонкими слоями. И модель может стать жемчужиной твоей коллекции, о уважаемый моделист! Ну что? Захотелось Вам собрать СБ от ICM? Или боязнь убить всю эту красоту во время сборки останавливает Вас? Мой совет. Страх долой, модель в руки и неспешно собрать, покрасить, написать статью и выложить фото готовой модели! Как наконец то делаю это я.
Сборку СБ я начал в групп билде Красные звезды и особой сложности не увидел. http://scalemodels.ru/modules/forum/viewtopic.php?t=86807

Единственно подчеркну :- обработку деталей лучше делать с применением средств улучшения зрения  Вроде не заметные простому глазу литниковые швы или дефекты литья могут сделать сборку проблемной. Но при работе в увеличивающих очках, аккуратно убрать все эти артефакты не составляет труда и модель достаточно легко складывается без существенных огрехов с минимальным количеством шпаклевки. Кроме этого рекомендую изменить порядок сборки консолей с центропланом. Сначала полностью собрать верхнюю и нижнюю части крыла, выравнивая стык обшивки центроплана и консолей без ступеньки, и только потом собрать их вместе. Конечно местами шпакля потребуется, поскольку у современных отливок уже есть литьевой брак на рулях высоты и элеронах но не критично. Все это можно вылечить .

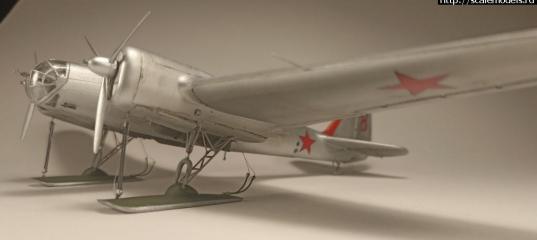

Для восстановления клепки я использовал ревиттер от JAS c с шагом 0,3 мм. Поскольку я сразу планировал делать модель в лыжном варианте, то ниши шасси дорабатывать не стал –в них не хватает шпангоутов на стенках мотокондолы и стрингеров верхней обшивки крыла. Работать с фермой шасси нужно аккуратно и часть элементов лучше заменить на латунную или медную проволоку. При работе с масками на фонарь пилота ко мне пришло озарение:- зачем проделывать двойную работу, если можно переплет сразу сделать из предварительно покрашенной базовой краской фольги самоклейки. Именно так я и сделал переплет на фонаре штурмана и стрелка радиста. Кабины я сильно не дорабатывал, поскольку их во первых плохо видно, а во вторых понасмотрелся незаконченных строек СБ, в которых вся сила ушла в сусликов.
Окраска выполнялась красками от Валехо. Немного постшейтинга смогом от тамии. Не совсем удачно я нанес следы выхлопа но лучшее враг хорошего. Рекомендую всем построить модель этого легендарного самолета! Приятного просмотра.

Просмотров: 3058
Опубликовано: 6.4.24 09:01

» Автор
rum-ata
Опыт:	16290
Репутация:	+780

ICM 1/72 СБ-2 М-100 Katiushka

Звезда 1/72 Пе-2

Макет 1/72 ДБ-3 и немного 3D

А-модель 1/72 Ар-2 - Пропавшая Арочка

Звезда 1/72 Пе-8 №42066

Звезда 1/48 Пе-2 - Вышла Пешка из тумана

Обзор AWM Models 1/144 Ту-4

A-model 1/72 Архангельский Ар-2

Ltl 08.04.2024 - 00:20
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

...а ведь по всему получается, что Ты Ваня единственный действующий на шкале мУделёр! Все ещё в какой-то зимней спячке, многие ударились в эпистолярный жанр и откровенное графоманство, пытаясь научно-филосовски обосновать, почему именно они забросили модели, некоторые увлеклись помойками, парашютами и даже масляной живой писью - лишь бы не брать в руки модель...
А у тебя прямо какое-то "весеннее обострение" - прилёт за прилётом! Восторгаюсь тобой и просто завыдую - сколько кайфа ты получаешь!

rum-ata 08.04.2024 - 06:30
Тема: Re: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его

Интересная модель.

Но побухчу - не стоит использовать водные металлики для моделей самолетов, зерно просто катастрофическое. На близких фонах сильно портит модель
Только вонючие металлики дают хорошую поверхность - увы.

Еще эмальки дают сносный результат - типа Tamiya или AK Xtreme Metal

Водные - неть (с) увы
Благодарю за положительный отзыв! По поводу металликов согласен. Но в данном случае сказывается еще и то, что фотографировал на телефон. На полочке рядом с моделями покрашенными "вонючим" металликами СБ выглядит достойно.

Добавлено спустя 4 минуты 54 секунды:

Re: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

Если весь его оклеить алюминиевой самоклейкой ?🤔 Наверное будет круто?🤔Или перебор ?Как думаете ?🤔
Коллега благодарю за положительную оценку модели. Мастер для данной модели Валентин Мучичко так и делал. Всю поверхность оклеивал фольгой. Поэтому тут не добавить не убавить. Только аккуратно собрать. Лежит у меня одна модель, которую хочу оклеить фольгой, но все ни как не наберусь сил.

Добавлено спустя 4 минуты 3 секунды:

Перебор. Эта модель и без оклейки фольгой - та ещё засада.
Вообще ни какой засады нет. После любого набора от А-модель на сборке СБ можно смело отдохнуть. Да есть проблемы с дефектами поверхности элеронов и руля высоты, но для их устранения применяется о обычная технология:- шпаклевка, шкурка, грунтовка, клепка.

Добавлено спустя 6 минут 18 секунд:

Re: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

...а ведь по всему получается, что Ты Ваня единственный действующий на шкале мУделёр! Все ещё в какой-то зимней спячке, многие ударились в эпистолярный жанр и откровенное графоманство, пытаясь научно-филосовски обосновать, почему именно они забросили модели, некоторые увлеклись помойками, парашютами и даже масляной живой писью - лишь бы не брать в руки модель...
А у тебя прямо какое-то "весеннее обострение" - прилёт за прилётом! Восторгаюсь тобой и просто завыдую - сколько кайфа ты получаешь!
Андрей так это работы прошлого и позапрошлого годов. В этом году пока только Три законченных. Ну и ты посмотри в группбилдах. Коллеги работают , тянут стройки. Правда есть тенденция перехода в ВК, что не есть хорошо, поскольку в ВК информация живет максимум сутки, а потом погибает под информационным ворохом.

Usatiymen 08.04.2024 - 09:52
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

5 баллов!

rum-ata 08.04.2024 - 12:06
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

Игорь благодарю за положительный отзыв!

Denis_Makarov 08.04.2024 - 12:17
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

Классный аппарат! Вот такого бы, да в 48-м!

rum-ata 08.04.2024 - 12:34
Тема: Re: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его

Классный аппарат! Вот такого бы, да в 48-м!
Благодарю Денис! Так вроде китайцы планировали. Мне кажется я даже рендеры видел. Хотя сильно не слежу за 48-ым. А что если вдруг.... Звезда возьмет да и сделает?

Гертрудыч 08.04.2024 - 20:02
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

Напишу просто и коротко - ПОНРАВИЛОСЬ !

Коробкинъ-Тамигавскiй 09.04.2024 - 06:34
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

Спасибо!
Пластик действительно хорош, но как почти весь ICM требует тщательной и вдумчивой сборки, а не "на образовавшиеся щели густо нанёс шпаклевку"
Просмотр вызвал зуд в области верхних ложноножек...

rum-ata 09.04.2024 - 06:46
Тема: ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - Н

Друзья благодарю за интерес к модели и положительные отзывы! И я очень рад возникновению зуда в области верхних ложноножек! Сам бывает вдохновляюсь просмотром фото работ коллег.

Ltl 26.04.2024 - 23:31

Иван, подскажи, может я не прав.
Подвижная часть рулей, если не закреплена такой "палочкой", почти на всех фотках отклонена вниз

Без

Гуглил, правда, мало. Но встретил в его одну фотку с горизонтальным расположением без этой "укосины" .

Я тут сам задумал СБ, на тебя глядючи. Вот и задумался, рули отклонить вниз или эту распорку ставить? Ты прав Саша, это такая своеобразная "струбцына" и на РВ и на РН сразу. Без неё РВ как бы отвисает под своим весом - недокомпенсирован... А РН - хлопает ветром куда попало...
Ты попробуй отклонить рули кудЫ-нить - живости прибавится, а нет - поставь струбцыну... :wink:
