Novo/Frog 1/72 Blackburn B-6 Shark F-179

Уфф.. долгостройчик завершён.. Я это сделал.
Это моя первая модель на этом сайте - народ не пинайте сурово

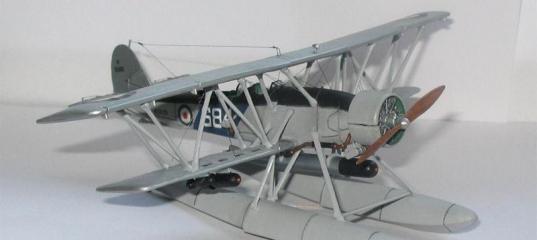

Построен Blackburn "Shark" II К5609/864, №821 Эскадрон приписан к авианосцу HMS “Courageous” 1936. Зачем на корейджесе понадобился поплавковый шарк - это вопрос открытый.

Краткий экскурс в историю

Морской бомбер/торпедоносец 1933гг. Построено всего 333 шт. Шарки экспортировались в Португалию.
В начале карьеры шарки использовали на британских авианосцах в 1935-40гг. И со временем шарки вытеснены более новой машиной Fairey Swordfish.
К 2 мировой Акулы уже во 2й линии, в основном тренировочные самолёты, хотя на дальнем востоке их использовали в начале войны как бомберы.

Единственный вариант построить этот пепелац только из Ново.
Так, модель имеет кучу стандартных фирменных Носких дефектов, облой, утяжины, расшивка внешияя грубая. Детализация кабины слабая. Из приятных моментов - модель имеет 4 варианта (сложенные/разложенные крылья поплавки/колёса), и ещё очень удивительная вещь в комплекте очень тонкий фонарик ~0,5мм.

Поставленa задачa при постройке – попробовать соорудить приличную машну из ново.
Процесс постройки - ну не совсем тупо из коробки, сделано следующее:
Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179
Расшивка изменена на внутреннюю, заменил движок на векторовский, далее капоты двигателя изменены, триммера на рулях сделаны, управление триммерами, качалка на руле направления с тягами.. Вот где то так….
Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179


Особые затруднения были: с нанесением тактических номеров(отсутствие декалей), и с расчалками сложной формы.

Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179
Расчалки в исходной модели в принципе сделаны верно, за исключением одной расчалки между внутренней N и внешней N, эта расчалка коротка и намного.
Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179
Всё одеваю масхалат, каску и не отсвечиваю Enjoy
Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179Novo/Frog 1/72 Blackburn B-6 Shark F-179

» Информация о статье
olten в 07.07.2009 - 19:05
Разрешите я расскажу как пишет статьи наш досточтимы Снорри.
Ну а это уже 100% оскорбительное хамство! И вам, коллега, никто не давал права использовать мои цитаты для ваших дурнопахнущих фантазий :twisted:
Господину МихаилуАс -1 в репутацию. Надеюсь у него хватит мужества извиниться перед уважаемым коллегой Снорри?
EXPrompt в 07.07.2009 - 19:15
Батющки святы... такое на ночь присание лежбища прочитаешь.. Утром простынь менять придётся :smile:

Добавлено спустя 1 минуту 30 секунд:

Батюшки святы... Такое описание на ночь прочтёшь про берлогу... Утром простыни менять придётся :smile:

Добавлено спустя 57 секунд:

ну и хамство конечно...
omega в 07.07.2009 - 19:46
"Чуйство меры" явно покинуло коллегу МихаилАс :sad: Коллега olten представил изящную пародию, здесь же - "злобный пасквиль"... :mad:
Снорри в 07.07.2009 - 22:15
Для начала про пародии и менторский тон. Это само по себе пародия. Повторюсь, ввечеру почитал я книжку Бориса Шергина, ну и.... Я, конечно, так как он писать не могу, но некую особенность шергинских текстов взял, да и вставил в свой. Весело получилось, а?

Касательно же образа Снорри, увы, больше прав не коллега olten, а именно что МихаилАс. Пребывая в бесконечном трауре по собаке моей, единственному моему другу, я несколько запустил свое жилище. И описание, приведенное им, в целом, надо признать, верно. И извиняться ему, по большому счету, не нужно.
Да уж, таков я, и прозвище Свин ношу по праву. Другое дело, кому нужно знать об этом? Зачем? Именно здесь?

А тема Шарка, видимо, исчерпана...
serge в 08.07.2009 - 20:05
Ну почему же исчерпана? Лично меня интересуют португальские Шарки(как красились, колесные были или поплавковые и т.д.), но не нашел ни одной фотографии. Поделитесь информацией, если есть.
Коллега Снорри!Ваше "Поучение моделисту" мне очень понравилось.Действительно в стиле Шергина.Порадовало, что здесь есть люди, которые его читают на ночь,потому что мало писателей пишет о нас,моделистах(там, правда, о судомоделистах, но только потому, что еропланов не было).Кстати, чем не тема для Курилки.А по поводу жилища. Посылайте всех в даль светлую,у творческого человека должен быть творческий беспорядок.А Ваш недоброжелатель сам себя и обгадил( можно процитировать Писание).Сочувствую в связи с собакой. Это всегда потеря.
С уважением Сергей Ю.Беляев.
EXPrompt в 08.07.2009 - 23:35
Ну шарков поставленных в португалию всего было 6шт. Поплавки, с дополнительным топливным танком под брюхом.
Почитайте статью из МК 2002-05 в аттачменте...

Добавлено спустя 41 секунду:

продолжнеие...

Добавлено спустя 3 минуты 4 секунды:

довесок1

Добавлено спустя 40 секунд:

довесок 1

Добавлено спустя 1 минуту 10 секунд:

довесок 1

Добавлено спустя 47 секунд:

довесок vol3
Снорри в 09.07.2009 - 17:11
serge! Брате! Спасибо за добрые слова, И Вы, и коллега olten меня здорово поддержали - как говорится, мир не без добрых людей, хотя большинство и злые. Ну а за добро даже нечистая сила добром платит. Так что вот всем добрым людям, интересующимся Шарками:
http://openfile.ru/331838/
был бы сканер - было бы больше, так что не обессудьте...
Kitozavr в 09.07.2009 - 23:22
Тем, кому не нравится рифленая пластинка:


[url=http://www.postimage.org/image.php?v=aVBSgA9][/url]
Снорри в 09.07.2009 - 23:47
Да, это вам не Пегасус... Я его сразу и не признал - препарировали его сильно...
profiler в 06.01.2011 - 19:03
господа, смотрел ветку и не нашел сего чертежика, а посему выкладываю - кому и пригодится. чертеж из журнала Aircraft Illustrated за октябрь 73-го года, с кусочком статьи. выдирал из ПДФ-а, ничего не уменьшал.
