Самодел 1/12 Як-7Б Арсения Ворожейкина

Приветствую, уважаемые коллеги!
Поделюсь ходом создания стендовой модели-копии ЯК-7Б Арсения Ворожейкина.



Прототип
Выбор пал на истребитель ЯК-7Б Арсения Ворожейкина, модифицированная версия ЯК-7, с более мощным двигателем и вооружением.

Постройка заняла 3 месяца.
Масштаб 1:12.
Использовал технологии формовки фюзеляжа из пластиковых бутылок, заготовка для консолей крыла выполнена из пенополистирола.
Процесс изготовления протекал следующим образом.
Нехитрым способом увеличил чертеж до 1:12.
Самодел 1/12 Як-7Б Арсения Ворожейкина

Для формовки фюзеляжа была изготовлена деревянная заготовка.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

Изготовил из бутылок фюзеляж. По чертежам консоли крыльев. Сделал профиль крыла. Добавил элероны.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

Из пенокартона изготовил киль и стабилизатор. Тоже сделал руль высоты и руль направления. Установил сервоприводы.
Осуществил покраску фюзеляжа.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

После чего занялся нанесением опознавательных знаков и других деталей.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

Далее я занялся сооружением постамента.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина
Для этого я использовал прямоугольный лист ДСП, обшил уголком, воссоздал травяной покров.
Расстыкованный самолет перевозился на жд платформах на деревянных пирамидах. Копий этих пирамид я изготовил для стенда.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

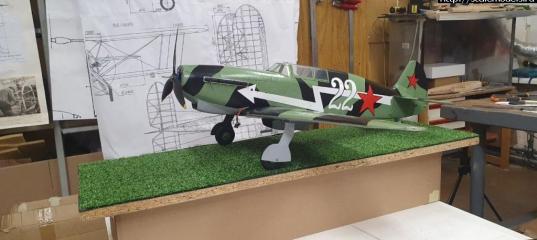

Итоговый вариант.
Самодел 1/12 Як-7Б Арсения ВорожейкинаСамодел 1/12 Як-7Б Арсения Ворожейкина

Если установить силовой модуль, то вполне можно летать.

» Информация о статье
Ruben в 16.05.2024 - 12:34
Тема: Самодел 1/12 Як-7Б Арсения Ворожейкина
Никогда не могу пройти мимо и остаться равнодушным, когда вижу такое. Это же не комплект готовый из магазина, тут вообще ничего готового нет. За последние 30 лет насмотрелся на эдиков, тамий и хасегав с допами, травленками и всяким иным "фаршем", это ни в коем случае не в уничижительном тоне и не в плане пренебрежения, всё это, конечно, здорово и, конечно же, на любителя. Лично меня ( и только меня, это не попытка кому-то, что-то навязать или выразить истину в последней инстанции, и никого это ни к чему не обязывает) приводит в восторг и я по прошествии стольких лет с удовольствием изучаю работу, пытаюсь для себя что-то почерпнуть из опыта талантливого и мастеровитого коллеги. С интересом просмотрел все фотографии и прочитал статью. И конечно же, модель очень понравилась. Поздравляю коллега.
rum-ata в 16.05.2024 - 13:49
Плюсану за статью! Модель навеела ароматы эмалита, касторки и эфира. Перед глазами появилась картина развешанных по стенам летающих моделей копий, планеров и бойцовок. Эх ... сейчас как раз сносят здание новосибирского дворца пионеров в актовом зале которого мы запускали комнатные модели самолетов. Крылья сделанные из соломки обтянутые пленкой из клея феникс капнутого на воду........ Правда последние 30 лет там банкиры сидели.
Ltl в 16.05.2024 - 13:57
Тема: Re: Самодел 1/12 Як-7Б Арсения Ворожейкина(#16907) - обсужде

В таком масштабе, учитывая, что вы с деревом умеете работать, не проще его было сделать как настоящий? Дюраль, дерево, полотно?- нет не проще Саша. Да и зачем? - чтоб потом закрасить всё? И всё равно невозможно адекватно показать переклейку шпона - если он будет частично или целиком препарированный ... А ферма? А расчалки с тендерами в ней?!
- А в 12-ом масштабе - они будут огого какими большими! Да ты же первый начнёшь метать камни - не масштабно! - не похоже! Если ты нашего Одесского коллегу в 72-ом совсем загнобил! - А двигатель?!! - а колёса!?? - это работа на целую жизнь!
И сверхзадача диктует технологию. А задача - это летающая радиомодель-копия. А тут всё должно быть невесомо НО! очень крепко...
А второй, "блезнец" - это как я понимаю экземпляр для музея, там совсем не важно, из чего он сделан, и "тонкие ньюансы покраски" в нашем понимании - Тут главное, чтоб было крупно, ярко, наглядно, смотрибельно ну и более-менее крепко - чтоб бабушка пыль стёрла и на поломала... И совсем не важны мелкие детали...
А для мастера ещё задача максимально использовать задел от "старшего брата", чтоб как-то окупить трудозатраты, затраченные жопочасы!
Ну или допускаю, что наоборот - маэстро предложили сваять в музей, а он зачесал свою репу - а почему бы ещё не сделать летающую радиокопию с минимальными затратами.
Ты просто Александр глядишь на неё через узкую "скважину" моделиста стендовика...(- стак и хочется добавить - изкоробочника, но это не главное, в этом вопросе) А я вижу это совсем в другом ракурсе, ибо мне по жизни (несмотря на 72 масштаб почти с детства) приходилось мУделить и такие крупные музейные вещи, и даже участвовать в реставрации до лётного состояния По-2 в команде с Мишкой Масловым. По правде говоря -реставрацией все это только называлось , так отдельные ненагруженные железки старинные ставили для имиджа, а по существу строили заново, "с нУля" - а что там останется через столько лет от тряпочек и реечек... и кто потом рискнёт на Ём лететь..
Так что Саша - в данном конкретном случае - Мастер (- а на то он и Мастер! в смысле профессионал, можешь назвать обидным, на первый взгляд лишь словом Ремесленник...) выбрал самую наимеее трудозатратную, наиболее прямым и коротким путём ведущую к результату "технологическую стратегию!
Кроме того нам совершенно не известно какие конкретно критерии, задачи он получил у заказчика в музее.
И не будем его винить за то что он решил сделать остнастку с дальним прицелом - на тираж, возможно комерческие цели...
ГРач в 16.05.2024 - 14:02
Спасибо за статью! Очень интересно, конечно же!
Как я понимаю, модель создавалась как музейный экспонат ?
Вообще, хотелось бы чуть подробнее.
Почему 1:12 ?
Что значит "из бутылок " ? Вот все что есть на этот счет:

"Использовал технологии формовки фюзеляжа из пластиковых бутылок.
Изготовил из бутылок фюзеляж."

Я, виноват, не понял. Просто интересно.
Материал, какой используется для пластиковых бутылок - его можно шлифовать ? Клеить ?
Я не представляю, как из этого можно что то отформовать.

А вообще - мастерская, макетка...Сразу - запах клея при входе..) Класс!
Pinchuk в 16.05.2024 - 14:05
Где-то я это уже видел. :wink:
https://www.rcgroups.com/forums/showthread.php?4537239-Plane-fuselage-molding-using-b ottle-technology
ГРач в 16.05.2024 - 14:16
Тема: Re: Самодел 1/12 Як-7Б Арсения Ворожейкина(#16907) - обсужде
..... и даже участвовать в реставрации до лётного состояния По-2 в команде с Мишкой Масловым. По правде говоря -реставрацией все это только называлось , так отдельные ненагруженные железки старинные ставили для имиджа, а по существу строили заново, "с нУля" - а что там останется через столько лет от тряпочек и реечек... и кто потом рискнёт наЁм лететь...
Понятно...

Добавлено спустя 2 минуты 48 секунд:

Где-то я это уже видел. :wink:
https://www.rcgroups.com/forums/showthread.php?4537239-Plane-fuselage-molding-using-b ottle-technology
Вот этого фото недостает:
#
Только Кингкобра там должна быть (по ссылке)...
marchell000 в 16.05.2024 - 16:13
Тема: Самодел 1/12 Як-7Б Арсения Ворожейкина
pirovskikh в 16.05.2024 - 10:53
Тема: Самодел 1/12 Як-7Б Арсения Ворожейкина(#16907) - обсуждение
http://scalemodels.ru/articles/16907.html
В таком масштабе, учитывая, что вы с деревом умеете работать, не проще его было сделать как настоящий? Дюраль, дерево, полотно?
-----
Придется потратить время и освоить новые технологии. Это не входит в мои планы.
Бутылочная технология у меня отработана знатно и тем более ее для бойцов используем.

Добавлено спустя 10 минут 31 секунду:

Re: Самодел 1/12 Як-7Б Арсения Ворожейкина(#16907) - обсужде

..... и даже участвовать в реставрации до лётного состояния По-2 в команде с Мишкой Масловым. По правде говоря -реставрацией все это только называлось , так отдельные ненагруженные железки старинные ставили для имиджа, а по существу строили заново, "с нУля" - а что там останется через столько лет от тряпочек и реечек... и кто потом рискнёт наЁм лететь...
Понятно...

Добавлено спустя 2 минуты 48 секунд:

Где-то я это уже видел. :wink:
https://www.rcgroups.com/forums/showthread.php?4537239-Plane-fuselage-molding-using-b ottle-technology
Вот этого фото недостает:
#
Только Кингкобра там должна быть (по ссылке)...


----
Да, https://www.rcgroups.com/forums/showthread.php?4537239-Plane-fuselage-molding-using-b ottle-technology[/quote] там тоже ЯК. Показан как пример использование бутылчатой технологии в конструировании самолетов. Я как раз на том сайте Кингкобру продвигал на заморский рынок.
Ltl в 17.05.2024 - 13:52
.
Почему 1:12 ?
- Тут Руслан возможны три варианта:
1. Возможно в музее уже висят модели в этом масштабе...
2.Возможно директор (нучн/сотрудник, завхоз... - ненужное вычеркнуть) - на вопрос мастера о масштабе назвал первое, пришедшее в голову число! Ну или прикинул рулеткой - какого размера будет экспонат.
3.Возможно Мастер , прикинув в голове подходящие для летающего варианта размеры - сам предложил эту цифру...
Практика показывает, что муз/работники плохо представляют себе понятие масштаба...
У меня был случай, когда директор будущего музея, теоретически не ограниченный в средствах сперва раскатал губу вообще на 1:1! Но довольно быстро (несколько недель) "протрезвев" - остановился на 1:10...

Добавлено спустя 4 минуты:

Маэстро, а как при этой технологии "сгоняются" поперечные швы на фюзеляже- скорлупе? - Материал ...как бы не очень благоприятный для шлифовки?
motorhead в 17.05.2024 - 16:35
Он летающий, все эти бутылки и пенопласт этим и объяснимы.
Если нужен просто макет (стендовая модель) - использовать столь капризные материалы не нужно. Эти материалы сложны в обработке, у них плохая поверхность - у пены нужно поры закрывать, а к бутылкам ничего не липнет.
marchell000 в 19.05.2024 - 21:33
Спасибо за статью! Очень интересно, конечно же!
Как я понимаю, модель создавалась как музейный экспонат ?
Вообще, хотелось бы чуть подробнее.
Почему 1:12 ?
Что значит "из бутылок " ? Вот все что есть на этот счет:

"Использовал технологии формовки фюзеляжа из пластиковых бутылок.
Изготовил из бутылок фюзеляж."

Я, виноват, не понял. Просто интересно.
Материал, какой используется для пластиковых бутылок - его можно шлифовать ? Клеить ?
Я не представляю, как из этого можно что то отформовать.

А вообще - мастерская, макетка...Сразу - запах клея при входе..) Класс!

Грач, отвечаю на ваши вопросы по порядку.

1. Как я понимаю, модель создавалась как музейный экспонат?
Да, модель делалась под заказ одну наше другу в сфере авиамоделизма.
2. Почему 1:12 ?
Потому что мы создавали с этого масштаба класс бойцовок для создания интереса у молодежи заниматься авиамоделизмом. Дело шатко вяло идет, есть пару молодых моделистов, который активно строят свои бойцовки.
3. Что значит "из бутылок " ?
Технология не секретная. Вкратце, изготавливается деревянный болван по чертежам, нарезаются бутылки и после одеваем бутылку на болван и прогревем феном. Вот видео формовки: https://youtu.be/CwwtQ89sN24. Вот видео склейки: https://youtu.be/RqNyIREzawQ
4. Материал, какой используется для пластиковых бутылок - его можно шлифовать ? Клеить ?
Вот видео склейки: https://youtu.be/RqNyIREzawQ. Материал хорошо шлифуется и клеится, выдерживает падения ЛА, легко ремонтировать.
