Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)

Здравия, коллеги!

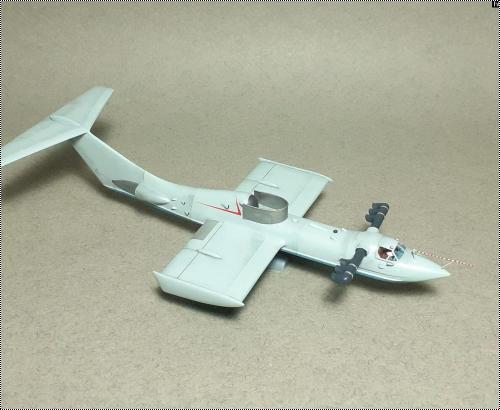

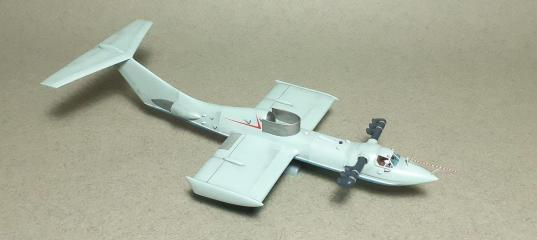

Построил очередную в хронологическом порядке модель экраноплана из рубрики "По следам Алексеева".

Машина представляла прототипный масштабный образец (1:4) перспективного экраноплана КМ, для экспериментального определения характеристик большой взлетной массы и освоения техники его пилотирования.
В августе 1965 года в ходе летных испытаний экраноплан СМ-5 потерпел катастрофу. Машина попала в мощный встречный поток ветра, ее стало приподнимать над экраном. Пилоты вместо того, чтобы сбросить «газ» и уменьшить скорость, наоборот, увеличили тягу, стараясь набрать высоту. Оторвавшись от экрана, модель потеряла устойчивость, ее завалило на крыло и она врезалась в воду. Экипаж погиб. Это была первая катастрофа с экранопланом семейства «СМ».
Информации по машине оказалось не много, пару фотографий и замыленные скриншоты с телепередач. По ним постарался вывести геометрию и поработать с детализацией. Был спорный момент с окраской, так как все предыдущие машины были в металле. Изучив внимательно фото и скриншоты (где эта машина в ряд с другими), пришёл к выводу, что этот экземпляр был точно покрашен. Попробовал прогнать все фото через редакторы-разукрашки, все выдают примерно светло-бирюзовый.
Строил модель из различного эрзац-модельного пластика, обрезков деталей, ПВД из проволки, фонарь выдавлен.
Особую благодарность выражаю нашему коллеге Александру Журавскому, за предоставленные фото-материалы!
Декали от Юрия Колокольникова.
Покраска и лак кистями: уретан-акрил GSI Mr.Color, лак Tamiya, +простой карандаш.
Приятного просмотра!


Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964) Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)



» Информация о статье
AlexGRD в 12.09.2023 - 16:05
Тема: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Отличный, и главное неизбитый сюжет! Браво!
FORGER в 12.09.2023 - 16:54
MT23, благодарю за внимание. Есть пара вопросов.
1. Почему отсек дв-ля был сделан сначала из отдельных полосок, а потом закрыт целиковым обтекателем? Разве нельэя было сразу выдавить обтекатель?
#
2. А что это за серая шпатлевка, которую Вы использовали?
MT23 в 12.09.2023 - 18:51
MT23, благодарю за внимание. Есть пара вопросов.
1. Почему отсек дв-ля был сделан сначала из отдельных полосок, а потом закрыт целиковым обтекателем? Разве нельэя было сразу выдавить обтекатель?
#
2. А что это за серая шпатлевка, которую Вы использовали?
1. Можно конечно..! В данном случае получилось так...
2. Серая, Тамия (обычная паста из тюбика). Белая, жидкая Ганза.
FORGER в 12.09.2023 - 19:02
MT23, спасибо. Не узнал Тамию, думал, какая-то другая.
Anonymous в 13.09.2023 - 08:17
Тема: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Давно пора переходить на окраску баллонами и аэром. Дабы не портить титанический труд.
MT23 в 13.09.2023 - 08:35
Тема: Re: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 196
Давно пора переходить на окраску баллонами и аэром. Дабы не портить титанический труд.
Тогда если всё по уму, надо у соседей комнату покупать и обустраивать под мастерскую, чтоб аэрозоли по всей квартире, вещам и лёгких у всех не оседали. А муздыкаться с баллонами на балконе, в подъезде и на лавке во дворе - это мне не комильфо и не "гигиенично" для моделей!
rum-ata в 13.09.2023 - 09:20
Тема: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Аппарат ХорОш! заслуженный +1
MT23 в 13.09.2023 - 14:03
Тема: Re: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 196
Аппарат ХорОш! заслуженный +1
Rum-ata, благодарю!
Dobrolet в 18.09.2023 - 21:08
Тема: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 1964)
Приятный просмотр ?Уж это да!!!😉Эти аппараты - просто удивительное чудо!Цвет,который бирюзовый😏,очень похож на популярный в те годы.Синий низ - спорно...Низ , у Вас,выпуклый?Так быть не должно.Все гидро подчиняются одним законам,и тем паче,столь скоростные.И не один,редан.Они, в этом деле ,собаку скушали.😉Сложно,конечно,по фоткам и схемкам,ваять истинный образ ,но Вы ,тем не менее,продолжаете радовать меня,здесь😉,и Алексеева, на небесах!Есть вопрос и воздухозаборнику(?),или это ,с преградой перед ним,имитация носимого на спине оружия?А где-ж тогда воздухозаборник?Или он чем-то ,вроде сетки,закрыт?А в передние сопла ,тоже,от толкающего двигателя газы ,как-то ,подавались?Не понял...😞Надо искать,читать...Вы ,опять,вернули интерес !😉1:4 - это довольно большой он был...😱Эх,экипаж жаль...😢Железо-то ,тогда,при застое😏,могли,если надо,повторить,а вот людей ...😞Жаль,что по ним так мало информации...😞А ведь они - это и есть то,что не имело аналогов в мире,по настоящему!!!😕А модель Ваша, несмотря ни на что ,очень интересна,красива и я искренне рад за Вас!😉
MT23 в 18.09.2023 - 22:26
Тема: Re: Самоделка 1/144 СМ-5 (экраноплан Р.Е. Алексеева обр. 196
Приятный просмотр ?Уж это да!!!😉Эти аппараты - просто удивительное чудо!Цвет,который бирюзовый😏,очень похож на популярный в те годы.Синий низ - спорно...Низ , у Вас,выпуклый?Так быть не должно.Все гидро подчиняются одним законам,и тем паче,столь скоростные.И не один,редан.Они, в этом деле ,собаку скушали.😉Сложно,конечно,по фоткам и схемкам,ваять истинный образ ,но Вы ,тем не менее,продолжаете радовать меня,здесь😉,и Алексеева, на небесах!Есть вопрос и воздухозаборнику(?),или это ,с преградой перед ним,имитация носимого на спине оружия?А где-ж тогда воздухозаборник?Или он чем-то ,вроде сетки,закрыт?А в передние сопла ,тоже,от толкающего двигателя газы ,как-то ,подавались?Не понял...😞Надо искать,читать...Вы ,опять,вернули интерес !😉1:4 - это довольно большой он был...😱Эх,экипаж жаль...😢Железо-то ,тогда,при застое😏,могли,если надо,повторить,а вот людей ...😞Жаль,что по ним так мало информации...😞А ведь они - это и есть то,что не имело аналогов в мире,по настоящему!!!😕А модель Ваша, несмотря ни на что ,очень интересна,красива и я искренне рад за Вас!😉
Dobrolet, спасибо за столь (как всегда) развёрнутый эмоциональный (живой!) отзыв..!
Реданы, они на модели есть, но видимо в этот раз получились не выразительно.
Как я понял, маршевый ВЗ был закрыт выпуклой мелкоячеистой сеткой. Перед ним такой-сякой щит...
Про подачу в передние сопла, ничего по имеющейся информации сказать не могу (да её по сути и нет!), всё доступное прочитано (таких подробностей нет), скопировал всё на модели как вижу...
