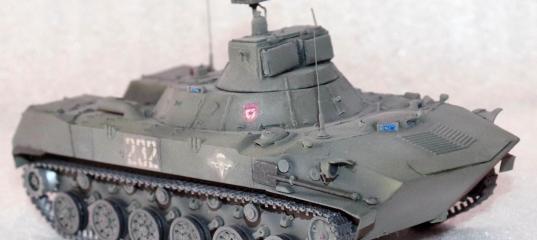

1/35 1В119 Реостат-1 - конверсия Восточного экспресса

Доброго времени суток всем!
Представляю свою модель машины ВДВ - 1В119 "Реостат-1", переделанную из набора "2С9 "Нона-С"" от "Восточного экспресса".

 Вот фотографии, на основе которых я сделал этот вывод:
1/35 1В119 Реостат-1 - конверсия Восточного экспресса - "Реостат-1" на платформе, станция Керамик, г. Екатеринбург, 2010
1/35 1В119 Реостат-1 - конверсия Восточного экспресса - 2С9 "Нона-С", взято из интернета.
1/35 1В119 Реостат-1 - конверсия Восточного экспресса - БТР-Д, взято из интернета.
Так что, переделывать модель БТР-Д в "Реостат-1" было бы сложно...
1В119, как и другая техника ВДВ на базе БМД-1, в составе советского десанта благодаря Василию Филипповичу Маргелову. Машина является передвижным пунктом разведки и управления огнём артиллерии - 2С9 "Нона-С". Состоит на вооружении ВДВ и морской пехоты.

Сборка

1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Рубку и башню делал по фотографиям из интернета. Использовал картон от коробки из-под набора "2С9 "Нона-С"".
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Спереди модели, на нижнем листе, по краям сделал по швартовому устройству - по непонятной причине никакие модельные фирмы не уделают такой "мелочи" внимание... Исключение составляет только "Trumpeter", да и то только на моделях машин десанта следующего поколения - БМД-3 и БМД-4. Крепление по центру так же пришлось дорабатывать - сделал прорез по центру и просверлил по отверстию для болтов спереди и сзади крепления. Так же сделал с помощью модельного ножа швы на бортах корпуса и на верхнем листе. Скобы на корпусе срезал и вместо них выгнул замену из обожённой тонкой медной проволоки. Просветлённую оптику приборов сделал из обёртки конфет. Боковые швартовые узлы высверлил с боку тонким сверлом - 0,3 мм.
Радиолокационная станция ПСНР-5 - использована от менговского набора ЗСУ23-4 "Шилка".
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Выштамповку на крышке бокового люка, слева от люка механика-водителя, сделал выштамповку - почему-то при создании модели на "ВЭ" крышки сделали плоскими... Антенные вводы - точёные, от фирмы "Zedval", Козырёк перед передними фарами вырезаны из крышки от "Доширака".

Грунтовка

1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Из балончика нанёс грунтовку "Superface primer (L)" от "Тамии".

Окраска

После высыхания грунтовки нанёс полосы чёрного цвета.
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Окрасить модель решил в стандартный защитный цвет, для этого была использована тамиевская краска XF-62.
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
В последний момент обнаружил что на левом борту сзади куда-то "потерялись" крылья... пришлось срочно восстанавливать. Так же перекрасил деревянные рукоятки лопаты и кувалды и сделан тросик на сигнальном буе. Пришлось ещё немного запылить модель - в итоге, скорее всего, с нанесением пыли перестарался. Беговая дорожка на траках сделана с помощью тамиевской краской XF-16.
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Габаритные огни покрасил в зелёный (впереди) и красный (сзади) цвет. Декаль использовал от наборов "Восточного экспресса" - "БТР-Д " и "2С9 Нона-С"".
Сделал потёки разных жидкостей, возможно - через чур...
Хочу сказать БОЛЬШОЕ СПАСИБО по созданию модели: Савицкому Сергею, Вовнову Вячиславу и Шилкову Николаю. Без вашей помощи и советов модель выглядела бы по-другому...
1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
1В119"Реостат-1" в музее военной техники, г. Верхняя пышма.



» Информация о статье
Николай... в 07.02.2022 - 17:09
Тема: 1/35 1В119 Реостат-1 - конверсия Вос...(#15471) - обсуждение
Я эту машину,( самую первую прибывшую в учебную дивизию м.Гайжюнай) сгонял с платформы вне рампы разгрузки (долго ждать было,а груз секретный под брезентом),перегонял со станции Гайжюнай в 301 упдп в парк.Потом представитель Пренайского арт полка от туда на трейлере вывозил(ст.пр-к Бернотавичус Чеслав).Это было в конце 80-х.ЕМНИП.
Модель очень похожа на оригинал,сделана с душой.В общем МОЛОДЕЦ!!!.
taiga в 07.02.2022 - 19:22
Тема: http://scalemodels.ru/modules/forum/viewtopic.php?t=86802&am
Спасибо за отзыв, Николай!
Ближе к лету ещё что-нибудь из машин Десанта доделаю.
Agressor в 07.02.2022 - 20:38
Тема: 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Интересная конверсия! Работа не простая, и выполнена отлично!
taiga в 09.02.2022 - 19:58
Тема: Re: 1/35 1В119 Реостат-1 - конверсия Восточного экспресса
Интересная конверсия! Работа не простая, и выполнена отлично!
Спасибо за отзыв, Agressor!
С кувалдой, вернее с местом крепления, пролетел... Одну дополнительную детальку малость не там установил...
Делал модель долго, несколько раз возвращался и откладывал... да же жена "на вид" ставила...
