Микромир 1/350 USS Skate (SSN-578)

Уважаемые коллеги, представляю Вам свою очередную модель. Это американская многоцелевая АПЛ первого поколения SSN-578 «Skate», выполненная в масштабе 1/350 фирмой Микромир.

Прототип:

USS Skate (SSN-578) — головная атомная подводная лодка в серии из 4-х единиц и 2-ой корабль ВМС США с таким названием.
Заложена лодка была 21 июля 1955 г. на верфи General Dynamics Electric Boat Division в г. Гроттон, штат Коннектикут. Спущена на воду 16 мая 1957 г. и вошла в строй 23 декабря этого же года.

Микромир 1/350 USS Skate (SSN-578)

ТТХ АПЛ:

Длина: 81,6 м
Ширина (корпуса): 7,6 м
Осадка (средняя): 6,5 м
Водоизмещение:
надводное: 2 360 т
подводное: 2 848 т
Скорость:
надводная: 15 уз.
подводная: 20 уз.
Глубина погружения:
рабочая: 210 м
предельная 250 м
Экипаж: 84 человека
Вооружение: 8х533 торпедных аппарата (24 торпеды).

30 июля 1958 г. «Skate» вышла в арктический поход, став второй после USS «Nautilus» американской субмариной, прошедшей под Северным полюсом и первой в мире подводной лодкой, сумевшей на нём всплыть. За этот поход корабль получил награду Navy Unit Commendation.
В 1965 году «Skate» первой была усовершенствована в соответствии с программой SUBSAFE (подводная безопасность), разработанной после гибели лодки USS «Thresher». В октябре 1968 года совершила поход в Средиземноморье, где взаимодействовала с Шестым флотом. Затем, в 1970-х годах совершила несколько полярных походов.
«Skate» была выведена из состава флота 12 сентября 1986 г., 30 октября была списана, 14 апреля 1994 г. была передана для переработки и деактивации на верфь Пьюджет Саунд, Бремертон, округ Вашингтон. Окончательно разобрана и утилизирована 6 марта 1995 г.
Более подробная информация о лодке: https://clck.ru/SrgPh

Набор:


В наборе 23 детали, из них 2 детали подставка (в мусорку сразу же) и две платы деталей фототравления (палуба, люки, лопасти гребного винта, киповые планки и т.д.).
Модель отлита по технологии ЛНД. Мелкие детали замыленные и требуют обработки. Детали некоторых выдвижных устройств можно сразу выбрасывать – отлиты грубовато и не очень аккуратно.
Содержимое набора можно посмотреть здесь: http://mikro-mir.com/ru/43-amerikanskaya-atomnaya-podvodnaya-lodka-ssn-587.html

Сборка:


Сборку модели вел на дружественном сайте: https://karopka.ru/forum/forum190/topic31012/message1453235/#message1453235
Работу как обычно начал с корпуса лодки. Половины состыковались достаточно хорошо, что обычно не свойственно моделям от Микромира. Далее скрайбером углубил щелевой шпигат, по технологии Сергея Носова сделал ступеньки-трапы по бортам в надстройке, смонтировал палубу.
Изготовил из пластикового прутка новые ступицы гребных винтов и, расчленив травленые детали лопастей, по одной приклеил их на новые ступицы.
У рубки вырезал пол ходового мостика и сделал его из кусочка пластика, опустив его ниже. Из проволоки 0,2 мм сделал ограждение ходовых огней. Из проволоки 0,25 мм сделал поручень вокруг рубки.
Одно из выдвижных устройств сделал заново (по форме напоминает товар из магазина для взрослых), остальные просто обточил, убрав облой и следы питателей.

Окраска:

Окрашена модель эмалями Tamiya и Gunze Mr. Color. Стандартный процесс – грунтовка, окраска красной части, затем черная, затем серые борта и рубка и в завершение – черные палуба и крыша рубки. После окраски – глянец, декали, глянец, смывка и финишный лак.

Декали:

Декали отличного качества, но из-за тонкой подложки работать надо с ними очень аккуратно — могут порваться. Цифры на марках углубления напечатаны настолько мелко, что пришлось из разглядывать через увеличительное стекло, чтобы не перевести вверх ногами. Приваривал как обычно жидкостью Tamiya Mark Fit Strong.

Приятного всем просмотра и отличного настроения! Критика не возбраняется.

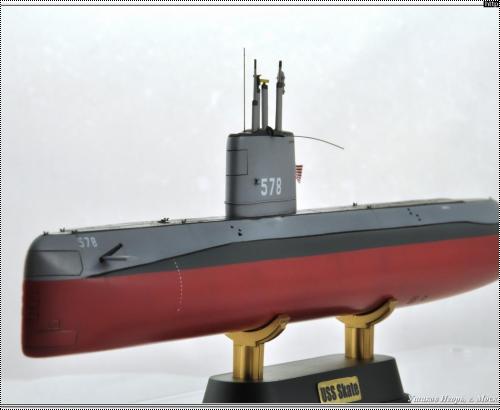

Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578)
Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578)
Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578)
Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578) Микромир 1/350 USS Skate (SSN-578)
