Уважаемые коллеги, представляю Вам свою очередную модель. Это американская многоцелевая АПЛ – SSN-585 «Skipjack», выполненная в масштабе 1/350 украинской фирмой Микромир.

Прототип:

Подводные лодки типа Skipjack — серия из 6 многоцелевых АПЛ ВМС США, крупнейшая серия многоцелевых АПЛ ВМС США до 16 декабря 1964 г, первые атомные лодки с «альбакоровской» формой корпуса и самые быстрые американские лодки до вступления в строй типа Los-Angeles.

USS Skipjack (SSN-585), головной корабль своего класса, был третьим кораблем ВМС США, который получил такое название.
Лодка заложена 29 мая 1956 года на верфи Electric Boat отдела General Dynamics Corporation в г. Гротон, штат Коннектикут. Спущена на воду 26 мая 1958 года, и сдана в эксплуатацию 15 апреля 1959.

ТТХ АПЛ: *
Длина: 76,8 м
Ширина (корпуса): 9,45 м
Осадка (средняя): 9,1 м
Водоизмещение:
надводное: 3 070 т
подводное: 3 513 т
Скорость:
надводная: 16 уз.
подводная: 30 уз.
Глубина погружения рабочая: 210 м
Экипаж: 85 человек (в т.ч. 9 офицеров)
Вооружение: 6х533 торпедных аппарата (торпеды Mark 14, Mark 16, Mark 37NTS, Mark 48, противолодочные ракеты UUM-44 SUBROC)

*- ТТХ в русской и английской версии wikipedia несколько отличаются. Я привел данные из русскоязычной версии сайта.

На подводных лодках данного проекта сведены до минимума выступающие части и проницаемые объёмы корпуса. Надстройка и верхняя палуба отсутствуют. Площадь относительной смоченной поверхности корпуса по сравнению с АПЛ Nautilus уменьшилась примерно на 18%, из которых 12% приходится на уменьшение отношения длины корпуса к ширине и 6% - на совершенствование формы корпуса. АПЛ «Skipjack» стали первыми из западных ПЛ, на которых рубочные горизонтальные рули заменили классические носовые. Американские специалисты считают, что при практически равном сопротивлении рубочные рули могут иметь площадь на 75% большую, чем обычные горизонтальные, что приводит к увеличению подъемной силы первых на 85%. Одним из главных преимуществ рубочных рулей является их удаление как источника шума на ходу от приемных антенн гидроакустических станций, размещаемых обычно в носовых частях подводных лодок.
«Skipjack» был списан и вычеркнут из списков ВМФ 19 апреля 1990 года. Утилизация начата в г. Бремертон, штат Вашингтон 17 марта 1996 года. Завершена 1 сентября 1998 года.
Более подробная информация:
РАЗ и ДВА

Набор:

Длина модели составляет 222 мм, ширина (корпуса) – 28 мм. По части собираемости этот набор мне понравился больше всего из тех, что я собирал: "Трешер", "Стерджен" и 705-ый проект "Лира".

Сборка:

Сборка проходила на дружеском сайте каропка.ру.
Сборку начал с корпуса и рубки. На корпусе несколько углубил расшивку отдельных элементов и склеил половины корпуса вместе. Стыковка меня порадовала: не идеально, но очень хорошо. Микромиру респект. Параллельно поработал с рубкой, вырезал дверь по левому борту, отверстия под ходовой мостик и ВУ с РЛС на крыше рубки, затем склеил все детали вместе, стыковка также на уровне. Смотровые окошки на рубке имитировал из фольги самоклейки. Далее сточил задние кромки КГР до нормальной толщины.
Стыковка ограждения рубки и корпуса прошла уже не так гладко. Несмотря на предварительную подгонку, подтачивание и подпиливание избежать щелей не удалось. Частично я решил проблему, зажав всю конструкцию в тиски, и обильно пролив сверхтекучим клеем от Tamiya. Далее шпаклевка стыка, а излишки шпаклевки удалил ватной палочкой и жидкостью для снятия лака «Ласка». Затем монтаж вертикального кормового оперения и рубочных рулей на свои места.

Окраска:

Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color, Alclad II, АКАН.
Первым делом окрасил алюминием протекторы на корме лодки, затем нижнюю часть корпуса, после верхнюю в два цвета: АКАН «старая резина» ту часть, которая под водой и осветленным черным – надводную часть и рубку. Корпус лодки резиной не обшивался, но АКАНовский цвет мне показался наиболее уместным.
Декали использовал из набора. Подложка у декалей тонкая, они хорошо позиционируются и привариваются спецжидкостями, я пользовался Tamiya Mark fit Strong, результатом доволен.
В завершение работы смонтировал на рубочных рулях самодельное ограждение, сделанное из металлических трубок D=0,4 мм и проволоки, которую окрасил краской Gunmetal.

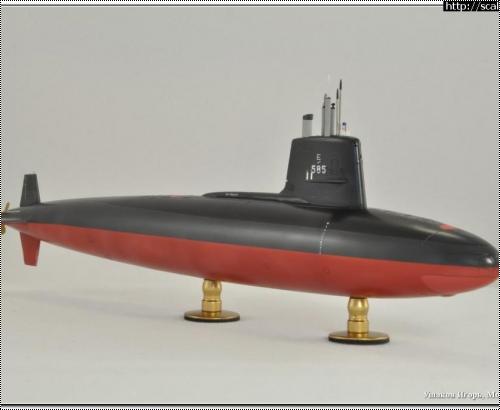

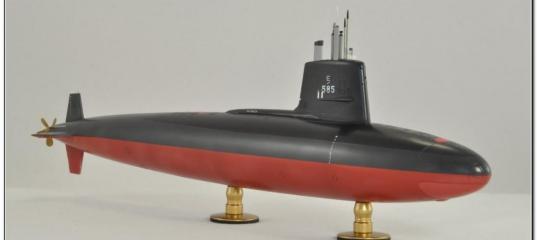

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!

Просмотров: 4273
Опубликовано: 9.4.14 07:00

» Автор
Usatiymen
Опыт:	12926
Репутация:	+982/–1
Откуда:	г. Москва

Микро-Мир 1/350 USS Guardfish (SSN-612)

Микро-Мир 1/350 USS Sunfish SSN-649

Микромир 1/350 USS Archerfish, SSN-678

MikroMir 1/350 USS George Washington (SSBN-598)

Микро-Мир 1/350 USS Theodore Roosevelt (SSBN-600)

Микромир 1/350 USS Scorpion (SSN-589)

MikroMir 1/350 USS Von Steuben(SSBN-632)

MikroMir 1/350 USS James K. Polk (SSBN-645)

coda69 09.04.2014 - 14:35
Тема: МикроМир 1/350 USS Skipjack (SSN-585)

Красивая, аккуратная работа!
В общем, отлично! Как всегда!

Лодочник 09.04.2014 - 14:44

Да, очень симпатично и аккуратно получилось. Мои поздравления!

Usatiymen 09.04.2014 - 14:46

coda69
Лодочник
Спасибо, коллеги, за внимание к модели! Рад, что понравилась работа.

rukus 09.04.2014 - 18:22
Тема: МикроМир 1/350 USS Skipjack (SSN-585)

Где подставки раздобыли, если не секрет?

XORST 09.04.2014 - 19:38

Симпатично получилось.

Usatiymen 09.04.2014 - 23:25

XORST
Спасибо, коллега!

rukus
сам сделал.

Slava_BY 10.04.2014 - 12:15

Подскажите пожалуйста, как углубить расшивку на модели?

Usatiymen 10.04.2014 - 13:01

Slava_BY
Взять в руки штихель/шило/скрайбер/хасегавоские пилки для расшивки (смотря что есть) и углублять, предварительно потренировавшись по необходимости. Так же неплохо воспользоваться поиском на сайте для пополнения теоретической базы знаний, поскольку подходы у всех свои. Кому-то удобно одним способом, кому-то другим.
