Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал

Приветствую уважаемые коллеги.

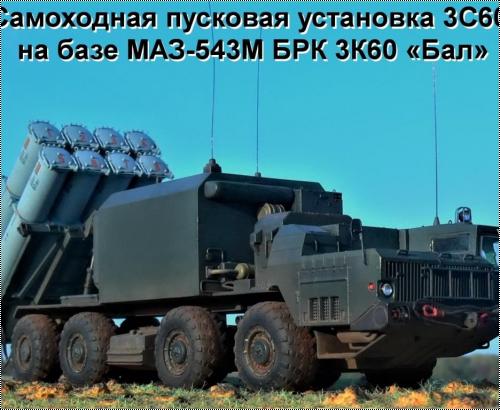

Вашему вниманию представляется модель самоходной пусковой установки 3С60 на базе МАЗ-543М БРК 3К60 «Бал» от Modelcollect.

История.

БРК «Бал» Предназначен для контроля территориальных вод и проливных зон; защиты военно-морских баз, других береговых объектов и инфраструктуры побережья; защиты побережья на десантоопасных направлениях, защиты морских коммуникаций; завоевания господства на море в пределах зоны поражения ракет.

Принят на вооружение в 2008 году.
Разработчик – КБ Машиностроения (г. Москва). Главный конструктор – Ю. Иванов.
Испытания завершены в 2004 году.

Состав:
- самоходный пункт управления и связи – до 2 ед.;
- самоходные пусковые установки 3С60 – до 4 ед.;
- транспортно-перегрузочные машины – до 4 ед.;
- противокорабельные ракеты Х-35 (3М24) или Х-35У – до 64 шт.;
- комплекс средств технического обслуживания.

Боевой расчет – 46 чел.;
Количество ракет в залпе – до 32 ед.;
Удаленность стартовой позиции от береговой черты – до 10 км.

ТТД

Самоходная пусковая установка 3С60.
Экипаж – 6 чел.;
Число ракет на ПУ – 8;
Интервал пуска – не более 3 сек.;
Время перевода в боевое положение – 10 мин.;
Вес ПУ: с ракетами – 40 т., пустой – 18,3 т;
Скорость хода – до 60 км/ч. Запас хода – 800-850 км.

Сборка.

Как ни странно, но фотоматериалов именно ПУ на базе МАЗ-543М очень и очень мало.

Ниже для Вас будет озвучен небольшой перечень используемых доработок с применением дополнений и рук, без литературной составляющей.

Рама шасси.

1. Выштамповка поддона топливного бак;
2. Выштамповка круглая топливного бака;
3. 2 линии топливопровода;
4. Выхлопные трубы;
5. Блоки под выхлопными;
6. Карманы башмаков;
7. Крепления башмаков;
8. Цепь крепления башмаков;
9. Крепление штыря заземления;
10. Каркас крепления фар;
11. Огнетушитель;
12. Задние фары;
13. Фара заднего хода;
14. Задний госномер;
15. Крепления кабеля заземления.

Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал

Моноблок ТПК.

16. Отверстия ТПК;
17. Тяги задней крышки ТПК;
18. Ось задней крышки ТПК;
19. Поручни задней крышки ТПК;
20. Крепления кабелей ТПК;
21. Кабеля ТПК;
22. Тяги передней крышки; ТПК
23. Ось передней крышки ТПК;
24. Передние рымболты ТПК;
25. Ручки на подъемной раме;
26. Шток подъемника подъемной рамы;
27. Техничка ТПК.Макет разработан самостоятельно в Кореле.

Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 БалModelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал

Съемная общая рама.

28. Кронштейны крыльев;
29. Короб выдвижной лестницы;
30. Крепление короба;
31. Замки лестницы;
32. Блок слева;
33. Кабеля 1;
34. Рама под кабеля;
35. Выштамповка на ящике;
36. Силовые накладки;
37. Рымболты рядом с накладками;
38. Блок клапанов;
39. 2-й блок;
40. Магистраль 1;
41. Магистраль 2;
42. Магистраль 3;
43. Магистраль 4;
44. Элемент;
45. Кабеля.

Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал

Контейнер боевого поста управления.

46. Держатель антенн;
47. Антенны;
48. Обтекатель агрегата;
49. Рым болты;
50. Кабеля;
51. Кабеля системы электроснабжения.

Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал

Бампер.

52. Бампер;
53. Каркас бампера;
54. Крюки большие;
55. Крюки малые;
56. Трос;
57. Коуши;
58. Обрешетка фар;
59. Фары;
60. Повторители;
61. Госномер.

Кабина.

62. Подножки;
63. Лестница раскладная;
64. Решетка радиатора;
65. Фары;
66. Повторители;
67. Застежки капота;
68. Поручни;
69. Кронштейны зеркал;
70. Зеркала;
71. Дворник;
72. Поисковая фара;
73. Ограждение фары;
74. Ввод антенны;
75. Антенна;
76. Рымболты;
77. Петли надстройки;
78. Трубка 1;
79. Трубка 2;
80. Труба каркас справа.

Modelcollect 1/72 СПУ 3С60 на базе МАЗ-543М БРК 3К60 Бал

Антураж.

81. Штырь заземления;
82. Кабель заземления;
83. Башмаки.

Дополнения.

Травление SG modelling;
Декаль New Penguin;
Фары ELF;
Декали UpRise. Макет декалей разрабатывался самостоятельно в Кореле;
Цепь ZIPmaket;
Трос и коуши EUREKA.

Покраска.

По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

Материалы.

 Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, латунные трубки «Griffon Model», пластиковые прутки «LION ROAR», медицинские иглы, пигменты ZIPmaket, футура.

Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

«Карту выкинул, ЗШ одел», к разбору готов!
