Звезда 1/72 Су-27СМ3 из Крымска

Всем привет!
Представляю вам свою последнюю работу. И последнюю в этом масштабе.
Нет человека, который бы не знал об этом самолете. По сему, подробно рассказывать о нем снова нет смысла. Могу только сказать одно, что данный многоцелевой истребитель 4-го поколения предназначен для завоевания превосходства в воздухе и нанесения высокоточных ударов по наземным целям с использованием соответствующего современного вооружения.


Данная модификация 27-го является модернизацией серийного самолета. Основной модернизации подверглась СУВ (система управления вооружением) и ОЭС (оптико-электронная система). На нем были установлены новые ТРДД – АЛ-33Ф-М1 с большей тягой на форсаже, а усиленный планер позволил установить дополнительные точки подвески оружия.

Для стройки был выбран набор ф. ЗВЕЗДА – Су-27СМ в масштабе 1/72. Модель неплохая, но не лишена ошибок. Главный недостаток набора очень мягкий пластик. Кто работал с ним знает, как это неудобно, особенно при нанесении расшива. Местами обнаружены утяжины, которые естественно были ликвидированы. Таким образом, многое было доработано и кое-что переделано. Да, хочу добавить, что декаль в данном наборе очень плохая. И по качеству, и по содержанию. Местами совсем неправильная, не хватает технички. Номера и звёзды переразмерены.

Кратко перечислю основные переделки:

– заменена центральная приборная панель на ФТД, добавлен ИЛС, переделаны боковые приборные консоли и кресло пилота (добавлена подушка парашюта и привязные ремни безопасности, ручка управления и ручки катапультирования)
- добавлена клепка и углублена расшивка
ДОРАБОТАНЫ:
– все стойки шасси с добавлением магистралей
– штатные сопла двигателей заменены на смоляные ф. AMIGO
– решетки охлаждения встроенной пушки ГШ-301 с помощью ФТД «Микродизайна». Ствол пушки из иглы
– рулежная и посадочные фары, различные антенны и датчики.
– все ракеты класса В-В.
– все пневматики.
– центральный ПВД ф. MASTER и др.

Для антуража сделаны лестницы техобслуживания и доработаны стояночные колодки и крышки в/заборников.

Окраска: акриловые эмали АКАН 6-й серии
Смывка: MIG – Cold Grey, Neutral, Dark WASH
Тонировка: высветляющий везеринг, базовый фильтр, «пудренницы» TAMIYA
матовый и глянцевый лак TAMIYA, FUTURE (фонарь)

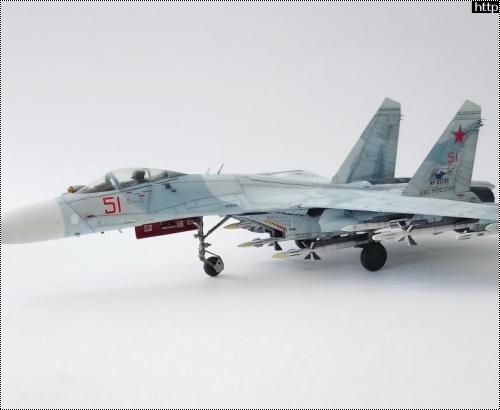

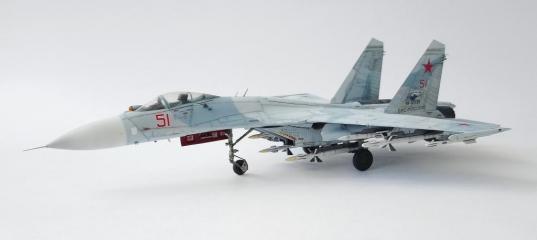

Представлен Су-27СМ3 (б/н 51 красный, авиабаза ВВС России, Крымск, 2013 г.) экспонировавшийся на Московском авиакосмическом салоне в 2011-м году.

Ошибки свои знаю. Так что готов к отражению «табуреток»!! ))

Приятного просмотра!


Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска
Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска
Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска
Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска
Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска
Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска
Звезда 1/72 Су-27СМ3 из Крымска Звезда 1/72 Су-27СМ3 из Крымска





[

» Информация о статье
Kent в 02.09.2020 - 13:15
А так же новейшие и высокоточные.
Ну это вааще! :cool:
maestro83 в 08.09.2020 - 01:25
Тема: Звезда 1/72 Су-27СМ3 из Крымска
Прелестная сушка
Вжик в 11.09.2020 - 18:22
Тема: Звезда 1/72 Су-27СМ3 из Крымска
действительно ПРЕЛЕСТНАЯ сушка! Есть ли статья по постройке? И позвольте поинтересоваться каким образом реализована подвижность фонаря пилота и тормозного щитка? на фото не видно никаких петель, штифтов и пр.
Kent в 11.09.2020 - 23:48
Прелестная сушка
Спасибо, Кирилл!
действительно ПРЕЛЕСТНАЯ сушка! Есть ли статья по постройке? И позвольте поинтересоваться каким образом реализована подвижность фонаря пилота и тормозного щитка? на фото не видно никаких петель, штифтов и пр.
Благодарю, Евгений!
Никакой подвижности фонаря и тормозного щитка нет. Просто они не приклеены. Я так делаю всегда, для предстоящей фотосессии. :smile:
skyhowk в 14.09.2020 - 11:56
Отличная работа!
А это не 51 из Бесовца?
Kent в 14.09.2020 - 13:15
Отличная работа!
А это не 51 из Бесовца?
Спасибо, Денис!
Да нет. Вроде бы из Крымска.
#
ada77-27 в 15.09.2020 - 13:51
Тема: Звезда 1/72 Су-27СМ3 из Крымска
Зачетный СМ3 !!!
Тона камо очень понравились, смотрится здорово !
Kent в 15.09.2020 - 16:17
Зачетный СМ3 !!!
Тона камо очень понравились, смотрится здорово !
Дима, спасибо!
pilot64 в 19.07.2021 - 15:12
Тема: Звезда 1/72 Су-27СМ3 из Крымска
Оцениваю модель по качеству окраски, подбору колеров, "везерингу". Для меня важна и художественная сторона.
Модель выполнена аккуратно, эффектно. Удачно сымитирован обожженный метал. Да и в техническом плане работа немалая проведена.
В технические детали не вдаюсь, если ,конечно, глаз не режет. :) Экспертов по технической части и без меня хватает выше крыши. :))
Отличная работа!


с уважением,
Александр
Kent в 20.07.2021 - 11:05
Оцениваю модель по качеству окраски, подбору колеров, "везерингу". Для меня важна и художественная сторона.
Модель выполнена аккуратно, эффектно. Удачно сымитирован обожженный метал. Да и в техническом плане работа немалая проведена.
В технические детали не вдаюсь, если ,конечно, глаз не режет. Экспертов по технической части и без меня хватает выше крыши. )
Отличная работа!
Александр, большое спасибо! Толи ещё будет....... :smile:
