FlyHawk 1/72 Abrams M1A2 SEP

Приветствую коллег по хобби!
Предлагаю вашему вниманию модель основного боевого танка США M1 Abrams в модификации M1A2 SEP.
Собрать Абрамса желание возникло давно, первоначально был приобретен кит от Dragon (#7213 M1A1 ABRAMS w/MINE PLOUGH) на который приобрел афтермаркет и потихоньку приступил к сборке.

  Доработок по данному набору требовалось много, т.к. данный кит оказался скорее игрушкой чем полноценной моделью. Работа шла с переменным успехом и тут появилась модель от FlyHawk, уровень которой оказался значительно выше чем у Dragon. Какое-то время крепился продолжая ковыряться с драгоновскими дровами, но последней каплей переполнившей чашу терпения стал кривой-косой противоминный трал, который я перегрел феном во время правки. После чего закидал все дровишки обратно в коробку и заказал FlyHawk ;)
Модель действительно оказалась отличная, качество отливки, стыкуемость очень хорошая, уровень деталировки для пластиковой модели на 5++.

Достаточно быстро определился с прототипом – на primeportal.net был найден небольшой фотоотстрел танка из 1-ой кавалерийской дивизии:
FlyHawk 1/72 Abrams M1A2 SEP
При постройке модели старался максимально следовать прототипу: снятые дымовые гранатометы, отсутвующий левый/задний бортовой экран + сломано его крепление, комбашенка нового типа (с характерными «дырочками» между перископами), отсутствие дополнительной энергоустановки(APU), наличие жесткой сцепки и M101 Crows ( Common Remotely Operated Weapon Station – за точность перевода не ручаюсь: Дистанционно управляемый боевой модуль). Сцепку и модуль нужно было изготовить самостоятельно.
С сцепкой особых проблем не возникло (собрано из евергриновского листового пластика и прутка 1,6мм), а с модулем пришлось помучиться. Первую версию сделал на мастеклубовских болтах(слева) – результат не понравился, переделал на bga-шариках 0.25 и 0.2мм (справа):
FlyHawk 1/72 Abrams M1A2 SEP
Турель с FN MAG 7,62 сделал еще для драгона, так что ее пришлось только отмыть от зеленой краски и перекрасить:
FlyHawk 1/72 Abrams M1A2 SEP
Собранная башня:
FlyHawk 1/72 Abrams M1A2 SEP
Заводской номер на башне срисован с попавшего в кадр при фотоотстреле соседнего танка. Хотя китовый ствол хорош и в замене не нуждается, но в наследство от драгона остался точеный (Orange Hobby) – поставил его.
Верх корпуса:
FlyHawk 1/72 Abrams M1A2 SEP
Китовые травленные кронштейны-упоры для передних «подкрылков» ставить не стал (очень хлипкие). Сделал из латунного прутка 0,25 мм. Заводской номер на корпусе танка «левый» – апроксимирован с другого танка M1A2(с номером корпуса 954).
Базовый цвет намешал из тамии. Все деки на танк и барахло (сухпай, катриджы для снарядов, пулеметные короба) нарисовал в кореле. Черные печатал сам, цветные напечатали на заказ.
Параллельно с сборкой-покраской танка занялся барахлишком, наборов у меня несколько от BlackDog, Legend и Т-Model. Набрал с избытком, в итоге кое-что покрашенное осталось.
FlyHawk 1/72 Abrams M1A2 SEP
Сделал бочку с водой - очень распространенный предмет в забашенных корзинах Абрамсов. Что бы получить нужную фактуру проточил корпус бочки на токарнике с большим шагом. Сделал на нее крышку из листового пластика, добавил сосок и основания ручек. Размножил ее.
FlyHawk 1/72 Abrams M1A2 SEP
Сами ручки делаются из латунной полоски.
В качестве фишки решил сделать паллету с катриджами под 120-мм боеприпасы. Сделал мастера и размножил его, далее саму паллету и верхнюю рамку склеил из листового пластика:
FlyHawk 1/72 Abrams M1A2 SEP
Точеные снаряды APFSDS-T – производства Schatton modellbau.
Экипаж: персонаж в командирском люке модифицированный танкист от прейсера (руки от других фигурок), ищущий что-то мехвод глубоко модифицированный персонаж из смоляных фигурок Alexminiatures:
FlyHawk 1/72 Abrams M1A2 SEP
Основа для виньетки вырезана из пластика, к которой на пва приклеены мелкие камешки. Далее побрызгал из аэра жидко разведенной краской (использовал три цвета) после чего присыпал все пигментами на фиксере.

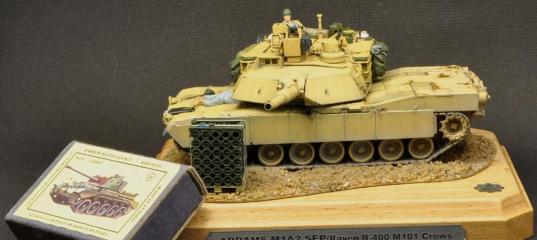

Результат:
FlyHawk 1/72 Abrams M1A2 SEPFlyHawk 1/72 Abrams M1A2 SEPFlyHawk 1/72 Abrams M1A2 SEP
FlyHawk 1/72 Abrams M1A2 SEPFlyHawk 1/72 Abrams M1A2 SEPFlyHawk 1/72 Abrams M1A2 SEP
FlyHawk 1/72 Abrams M1A2 SEPFlyHawk 1/72 Abrams M1A2 SEP

В качестве руководства по доработке данной модели могу рекомендовать топик на форуме format72.ru где основные нюансы подробно и толково расписаны.
Спасибо за внимание!

» Информация о статье
XORST в 10.02.2020 - 19:25
Тема: FlyHawk 1/72 Abrams M1A2 SEP(#13865) - обсуждение

Шикарно смотрится!
Правша в 10.02.2020 - 20:57
Тема: FlyHawk 1/72 Abrams M1A2 SEP
Как всегда -на уровне!
makskm в 11.02.2020 - 05:01
XORST, Правша спасибо!
alli_s в 11.02.2020 - 05:07
Тема: FlyHawk 1/72 Abrams M1A2 SEP
Достойная работа , плюс однозначно !
Zaets54 в 11.02.2020 - 08:31
Богато оформленный, здорово тонированный и оформленный аппарат.
Если убрать предательский коробок на первом фото, вполне себе 1-35.
+
ALAFLATOR в 11.02.2020 - 12:51
Тема: FlyHawk 1/72 Abrams M1A2 SEP
Классно смотрится! Браво!
Rul в 11.02.2020 - 23:29
Тема: FlyHawk 1/72 Abrams M1A2 SEP
Хорошая работа, но из какого "бронелиста" нарезаны вертикальные опоры корзин на бортах и корме башни. Да и прутья под стать. Это ,к сожалению ,во всех масштабах и всеми моделистами игнорируется. Но на 72м особенно режет глаз.
makskm в 12.02.2020 - 05:13
Коллеги спасибо!
Rul У флайхока самая ажурная корзина из абрамсов в 72-ом. А варианты замены какие?
pavka-s в 12.02.2020 - 12:02
А варианты замены какие?
Тонко намекают на самодельный вариант. :smile: Отличная работа, Макс!
Все забываю спросить, а ты каток запасной как прикрепил? У реальных танков его крепят гребнем от трака. Я пока не придумал, как этот вопрос решить, вот и интересуюсь.
makskm в 12.02.2020 - 16:06
pavka-s Павел привет! Про намек понятно, просто хотел услышать реальное предложение, вдруг я чего-то не знаю или не понимаю в "слепом" масштабе :mrgreen:
Насчет гребней - ими еще крепят: запасные звездочки, ну и траки есно... К сожалению из толщины прута корзины это дело правдиво изобразить проблематично. Я просто гребень сверху подрезал и к катку прилепил
#
А каток просто приклеил...
Кстати, я тоже все забываю тебе предложить свои остатки по абраше может будет интерес, напишу на почту.
