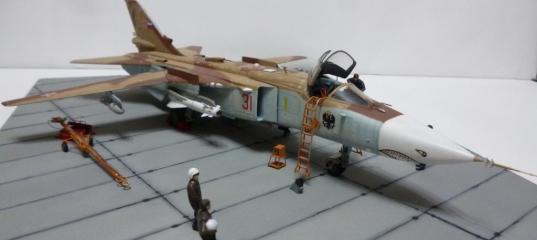

ВЭС/Стрим 1/72 Су-24М борт №31

Добрый день.
Решил впервые выставить на всеобщее обозрение собранную мною модель самолёта Су-24М Б№31. В моделизме я ещё со времён СССР, но выставить решился только сейчас.
Модель самолета Су-24М от компании ВЭС(СТРИМ) всем хорошо известна. Её начал собирать в 2015 году, но в виду сложности самой модели, стройка неоднократно прерывалась на длительные перерывы. В 2019 году, собрав всю волю в кулак, решил закончить её и попутно сделать небольшую диораму.

 Модель собиралась практически из коробки с небольшими доработками.
Сделаны "суслики"-это ниши шасси и каналы воздухозаборников.
Из допов: Колеса от "Экипажа", смоляные кресла К-36, подвесное вооружение, колодки и тележки от "Advanced Modeling", бетонка от "ICM", персонал "сборная солянка", декаль от "Бегемота", металлическое ПВД (фирму не помню). "Водило" и стремянки самодельные.
Из доработок: Штоки амортизаторов и дренажные трубки изготовлены из игл от шприцов разного диаметра. Долго боролся с правильной установкой крыла (установлены металлические оси). Стреловидность крыльев меняется, так же подвижны крайние пилоны. Остекление от "звездинского" Су-24.
ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31
При изготовлении диорамы, пошёл на на некоторые допущения: Угол стреловидности 16 градусов, так модель смотрится эффектнее (в жизни такое бывает очень, очень редко). На стабилизаторах не висят так называемые "яйца", нет упоров на створках кабины (будем считать, что в системе самолета еще есть давление). Нет предохранительных чек на пилонах, при подвешенном вооружении. Возможно в будущем я это сделаю, на данный момент не могу заставить себя это сделать(сил не хватило).
ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31
При окраске краску смешивал сам, оглядываясь на фотографии и свои ощущения (т.к. этот борт я видел в живую). Затем футура, обдекаливание, снова футура, затем смывка и финишный матовый лак. Немного прошелся пигментами в местах дренажных отверстий и т.д. Сильно пачкать не стал, т.к самолеты периодически мылись керосином на стоянке техниками. Хотел отметить один нюанс, технические надписи и обозначения на камуфляжных бортах отличаются от "серых" бортов (в связи с чем пришлось подбирать похожую по размеру техничку из других наборов).
По самолету Су-24М Б№31, могу сказать следующее. Данный борт в 1996, или 97(точно не помню), прибыл из Краснодара на аэродром Тоцкое, в.ч № 40426. В нашем полку на носовой конус была нанесена стилизованная акулья пасть. Российский триколор на хвосте и двуглавый орел на носу уже были на момент прилета в данную часть. Триколор и бортовые номера были не выгоревшие, в отличии от звезд на киле и верхних плоскостях крыла, основные цвета камуфляжа частично слегка выгоревшие, за исключением района фонаря кабины (на стоянке кабина зачехлена). Летом 1998 года данный борт, в связи с расформированием части, был перегнан в Липецк. Дальнейшая судьба данного борта мне не известна.
Процесс постройки я не фотографировал, т.к. не планировал выставляться. Фотографии не самого лучшего качества, в связи с чем прошу меня извинить, я еще только учусь. В следующий раз буду обращаться к профессиональным фотографам.
С уважением, Дмитрий.



ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31
ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31 ВЭС/Стрим 1/72 Су-24М борт №31

» Информация о статье
AndyK в 27.01.2020 - 16:54
Тема: Re: ВЭС/Стрим 1/72 Су-24М борт №31
Модель понравилась. Из придиризма: бомбы подвешенные на самолет выглядят очень новенькими и пластиковыми, не уделили вы им внимания как модели. а это бы приукрасило самолет однозначно

А чего им старенькими выглядеть? Чай не в грязи валяли, лежат себе на складе боепитания.
Dimon777_ в 27.01.2020 - 17:11
Тема: Re: ВЭС/Стрим 1/72 Су-24М борт №31
Модель понравилась. Из придиризма: бомбы подвешенные на самолет выглядят очень новенькими и пластиковыми, не уделили вы им внимания как модели. а это бы приукрасило самолет однозначно
Спасибо. По замечанию согласен. Бомбы в частях точно не чистые, первый БК вообще лежал у нас под открытым небом. Сколы на корпусах бомб, мы подкрашивали кисточками, краска по оттенку могла сильно отличаться. Бомбы у меня съемные. Первоначально я планировал подвесить бомбы ФАБ-500Т, которые лежат на тележках(смола), но в интернетмагазинах смог найти только 4 шт., а нужно 6 шт. Временно подвесил звездинские ФАБ-500М-62. Если не найду еще 2 шт, то подвешу РБК-500 ШОАБ-0,5(5 шт.) Они у нас были в первом БК(боекомплекте) С новыми бомбами я поизголяюсь.

Добавлено спустя 15 минут 22 секунды:

Красота! Отличная модель и атмосферно очень!
Интересно, а расшивку как выделяли, чем ?
Спасибо. Снизу расшивку выделял серой смывкой GREY SHADOW WASH № 04. В районе движков черной ZIP. На коричневом фоне так же черной ZIP. Смывки наносил по футуре, затем спиртом протирал всю поверхность, что бы выделить заклепки и уменьшить контраст линий расшивки.
AndyK в 27.01.2020 - 19:47
Что-то не доводилось видеть чумазых бомб. К примеру 1 БК у ШАриков:
# #
по дороге кс-ту
#
Ну и с показухи
#
maestro83 в 27.01.2020 - 20:06
Что-то не доводилось видеть чумазых бомб. К примеру 1 БК у ШАриков:
#
Так что, ИМХО, "пачкать" излишне, а вот техничка бы оживила...
Ну вот как раз на этой фото они имеют такую чумазенькую в потеках и царапинах окраску. ну мне как то наоборот не приходилось видеть свободнопадающие свежеокрашенными, новенькими.
я думаю что это поправимо легко.

Добавлено спустя 11 минут 24 секунды:

Re: ВЭС/Стрим 1/72 Су-24М борт №31

Они у нас были в первом БК(боекомплекте) С новыми бомбами я поизголяюсь.

Скажите вы знакомы и с самолетом и с моделью точно лучше меня, к вам можно обращаться за помощью? я сейчас строю такой же набор,в частности никогда не устанавливал вакушку, есть вопрос чем ее лучше вырезать дабы не испортить и есть ли особенности в приклеивании?
AndyK в 27.01.2020 - 20:21
Ну вот как раз на этой фото они имеют такую чумазенькую в потеках и царапинах окраску.
Потеки - водичка, не просохли после дождичка :smile:
ну мне как то наоборот не приходилось видеть свободнопадающие свежеокрашенными, новенькими.
В САР, наряду со "старыми запасами" кидали и новье (этого века выпуска), где-то на форуме уже сие отмечали.
Слегка "тонирнуть" конечно можно, но и "чистые" АБ имеют право на существование :wink:
Dimon777_ в 27.01.2020 - 22:26
Тема: ВЭС/Стрим 1/72 Су-24М борт №31
Добавлено спустя 4 минуты 43 секунды:

# #

Добавлено спустя 6 минут 11 секунд:

Что-то не доводилось видеть чумазых бомб. К примеру 1 БК у ШАриков:
#
Так что, ИМХО, "пачкать" излишне, а вот техничка бы оживила...
Ну вот как раз на этой фото они имеют такую чумазенькую в потеках и царапинах окраску. ну мне как то наоборот не приходилось видеть свободнопадающие свежеокрашенными, новенькими.
я думаю что это поправимо легко.

Добавлено спустя 11 минут 24 секунды:

Re: ВЭС/Стрим 1/72 Су-24М борт №31

Они у нас были в первом БК(боекомплекте) С новыми бомбами я поизголяюсь.

Скажите вы знакомы и с самолетом и с моделью точно лучше меня, к вам можно обращаться за помощью? я сейчас строю такой же набор,в частности никогда не устанавливал вакушку, есть вопрос чем ее лучше вырезать дабы не испортить и есть ли особенности в приклеивании?
По приклейки вакушки советовать не могу, т.к. работал с такими фонарями редко и мне не очень нравится. Если нужна помощь по мат.части в особенности подвесного вооружения, без проблем (чем смогу).
serega-mig в 27.01.2020 - 23:11
Отличная модель! Тем более что это самый "кассовый" су-24 по внешнему виду. Огромный респект автору за рисовку морды на самоле и за фотографии.

И вопрос. Были еще 4-х глазые самолеты. Вы возможно их видели. Это что ваще было? хотели переделать декор и не успели, или так и задумывалось, или просто хулиганство (плохо было нарисовано)?
Dimon777_ в 28.01.2020 - 06:53
Отличная модель! Тем более что это самый "кассовый" су-24 по внешнему виду. Огромный респект автору за рисовку морды на самоле и за фотографии.

И вопрос. Были еще 4-х глазые самолеты. Вы возможно их видели. Это что ваще было? хотели переделать декор и не успели, или так и задумывалось, или просто хулиганство (плохо было нарисовано)?
Спасибо. Да, на некоторых бортах были нарисованы глаза(номера бортов не помню, но в интернете можно найти) Считается, что этими глазами можно отпугнуть птиц в полете. Это не хулиганство и не самодеятельность.
С уважением, Дмитрий.
serega-mig в 28.01.2020 - 10:53
Спасибо. Да, на некоторых бортах были нарисованы глаза(номера бортов не помню, но в интернете можно найти) Считается, что этими глазами можно отпугнуть птиц в полете. Это не хулиганство и не самодеятельность.С уважением, Дмитрий.

- нееее. Речь про самоли с еще парой дорисованных (некачественно, но насколько помню, с ресницами даже) глаз (то есть всего 4 на самолете), и с пастями на некоторых пилонах (аку-58). Этих фоток насколько я понимаю нет в сети. А спрашиваю потому, что стиль тоже как ваш, контурный рисунок, без цветового заполнения. А те глаза, что вы описываете, были на многих самолях краснодара, они да, известные.
Dimon777_ в 28.01.2020 - 16:11
Спасибо. Да, на некоторых бортах были нарисованы глаза(номера бортов не помню, но в интернете можно найти) Считается, что этими глазами можно отпугнуть птиц в полете. Это не хулиганство и не самодеятельность.С уважением, Дмитрий.

- нееее. Речь про самоли с еще парой дорисованных (некачественно, но насколько помню, с ресницами даже) глаз (то есть всего 4 на самолете), и с пастями на некоторых пилонах (аку-58). Этих фоток насколько я понимаю нет в сети. А спрашиваю потому, что стиль тоже как ваш, контурный рисунок, без цветового заполнения. А те глаза, что вы описываете, были на многих самолях краснодара, они да, известные.

Четырёхглазых самолётов в полку не было. Пасти на АКУ встречал только на фото.
