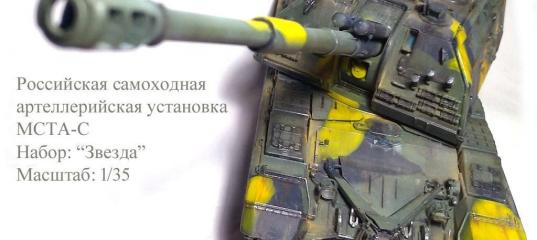

Звезда 1/35 МСТА-С

Здравствуйте, коллеги! В данной статье представлен результаты работы над моделью самоходной артиллерийской установки МСТА-С от «Звезды».


МСТА-С – это самоходная артиллерийская установка калибра 152 мм выполненная по башенной схеме. Данная гаубица используется для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны. В основе корпуса гаубицы применены детали от танка Т-72. В ходовой части применены новые торсионы и катки, созданные на основе деталей танка Т-80.
Основным орудием данного аппарата является гаубица 2А64. В боекомплект аппарат входят осколочно-фугасные снаряды, осколочно-фугасные снаряды 3ОФ61 с газогенератором донного вдува и кассетные снаряды. Максимальная дальность стрельбы осколочно-фугасным снарядом с газогенератором донного вдува составляет 29 км. Дополнительно аппарат вооружен 12,7-мм зенитным пулемётом НСВТ «Утёс».
В качестве двигателя гаубица применен V-образный 12-цилиндровый четырёхтактный дизельный двигатель В-84А жидкостного охлаждения, оснащенный наддувом, и имеющий мощностью 780 л.с. Также данный двигатель может потреблять в качестве топлива керосин различных марок.
Максимальная скорость, которую может достичь гаубица седьмой передней передаче составляет 60 км/ч.

Модель от «Звезды» при сборке порадовала легкостью осуществления данного процесса. Следует отметить элегантный способ сборки гусеничных лент. Цельная гусеница, собранная из сегментов, чуть схватившись клеем размещается целиком на внутренних катках и половинке звездочки и сама формирует итоговую форму. После высыхания стоит ее сжать, чтобы верхняя ветвь касалась поддерживающих катков.
Окраска выполнена в соответствии с реальной САУ, расположенной в Музее военной техники «Боевая слава Урала» в Верхней Пышме, Россия. Фотообход предоставлен коллегой taiga. Спасибо!
Грунтование модели выполнено из баллона средством от Tamiya Surface Primer (L), далее нанесен «прешейдинг» цветом XF-69 NATO BLACK. Основной цвет XF-58 OLIVE GREEN и локальные высветления поверхностей им же с добавлением XF-2 FLAT WHITE. Для обозначения границ камуфляжных пятен применялся Blue Tack в виде «колбасок». Области пятен были закрашены XF-69 NATO BLACK, а далее добавление Blue Tack для обозначения границ желтого цвета XF-3 FLAT YELLOW и его нанесение.
Для тонировки использовались масляные краски цветов «Сажа газовая», «Белила титановые», «Сиена натуральная». После нанесения потеков выполнена«смывка» разбавленной пиненом масляной краской цвета «Сажа газовая». Матовый лак ARM.PNT, пигменты ZIPmaket цвета «Серозем», «Земля пересохшая», пигмент ARM.PNT цвета «Пыль дорожная». Пигменты закреплялись фиксатором ZIPmaket и частично «насухо».
1 11 12 13 14 15 16
2 4 5 6 7 8 9 10
Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С
Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С
Данная модель строилась в рамках мероприятия типа групп-билд «Броня крепка…!».
STRATEG, спасибо за организацию и проведение этого мероприятия!
Ссылка на стройку: http://scalemodels.ru/modules/forum/viewtopic_t_75585.html
Ссылка на голосование: http://scalemodels.ru/modules/forum/viewtopic_t_77078.html
Далее ответы на комментарий при голосовании.
Zaets54: «Здрасьте, приехали. Я не знаю, кончилась ли пленка в фотоаппарате или очередной колорифер не там стоял, и косяки надо было срочно прятать, но 3 (ТРИ) фотографии – это издевательство, особенно учитывая, сколько сил потрачено на модель.»
Ответ: Согласен, что три фото – это мало. При этом следует отметить некоторую сложность при фотографировании данной модели – ее размер. Ствол настолько длинный, что в привычный фон вся модель не помещается. Для статьи куплен новый ватман и проведена новая фотосессия. :-)

По модели приму конструктивную критику и отвечу на возникшие вопросы.
С уважением, Marakar
P.S. Следующая статья будет об аппарате на базе танка Т-34.Звезда 1/35 МСТА-С Звезда 1/35 МСТА-С

» Информация о статье
gromoboy в 08.01.2019 - 17:08
Извиняюсь, а это окраска на армию России? Если да, то вместо ядреного желтого должен быть песочный цвет и ИМХО с площадью черных пятен перебор. Есть фото прототипа?
Marakar в 09.01.2019 - 14:15
Здравствуйте, gromoboy. Спасибо за отзыв!
Окраска выполнена в соответствии с прототипа, расположенного в Музее военной техники «Боевая слава Урала» в Верхней Пышме, Россия. Данный фотообход - от коллеги taiga.
http://walkarounds.scalemodels.ru/v/walkarounds/afv/after_1950/2s19_pyshma/
С уважением, Marakar
gromoboy в 09.01.2019 - 17:37
Музейный значит...
И все же желтый слишком ядовит и, согласитесь, большинство черных пятен по площади больше, чем на прототипе.
Marakar в 09.01.2019 - 19:11
gromoboy, пятна старался наносить по фото и, возможно, получилось местами не точно... Желтый, действительно, более яркий, чем на фото.
Итого - спасибо за конструктивную и корректную критику.
С уважением, Marakar
Spheros в 28.08.2019 - 11:09
Тема: Звезда 1/35 МСТА-С
Marakar
Сама модель хороша, но с желтым верно написали не попали, коллега. Я бы посоветовал обычный песочный тамиевский XF-59 развести с белым XF2 1:1.
Marakar в 28.08.2019 - 11:20
Spheros, спасибо за отзыв. На фото прототипа данный оттенок действительно ближе к песочному, согласен.
С уважением, Maraka
taiga в 29.08.2019 - 05:46
Тема: http://scalemodels.ru/modules/forum/viewtopic.php?t=75585&am
Добрый день, Marakar!
Поздравляю с очередной моделью! Хорошо получилось!
Marakar в 29.08.2019 - 07:15
taiga, спасибо.
С уважением, Marakar
Willy в 29.08.2019 - 11:29
Тема: Звезда 1/35 МСТА-С
+Хорошая модель, но на мой взгляд с желтым, коллега вы погорячились.
Marakar в 29.08.2019 - 11:30
Willy, спасибо за отзыв. По поводу желтого цвета согласен.
С уважением, Marakar
