АRK models /ICM/конверсия 1/48 Як-7 М-82А

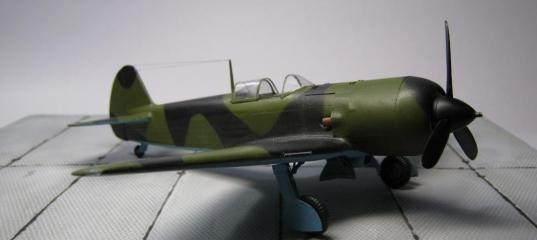

Здравствуйте уважаемые форумчане! Представляю модель самолета Як-7 М-82А , 1/48, конверсия набора Як-9ДД от компании АRK models (репак ICM).
Набор Як-9ДД ICM известен своими проблемами в геометрии, поэтому мне захотелось попробовать переделать данный набор в Як-7 М-82А, так как данный экспериментальный летательный аппарат вряд ли когда-либо будет выпущен производителями моделей, если до сих пор на рынке нет нормальных моделей Як-7 и ранних Як-9 в масштабе 1/48.


Работа над моделью включила в себя переработку всех деталей модели винта с коком, фюзеляжа, кабины, крыльев, ниш шасси и изготовления новых деталей из пластика разной толщины, проволоки, фольги. Была нанесена новая расшивка, клёпка накатана вручную, сделан провис полотна на фюзеляже. Антенна бисерная нить. Фонарь выдавлен из прозрачного пластика от упаковки. Вооружение изготовлено из игл от шприцов. Модель грунтовалась грунтовкой Mr. HOBBY 1200, окраска производилась акриловыми красками: А-14 Vallejo 71.114, Амт-7 Vallejo 71.318, Амт-6 Model master 4768, Амт-4 Hobby color H 303 и H 91, покрывалась глянцевым и матовым лаками Vallejo, полуматовым лаком ХоМа. Глянцевый лак лёг на модель мелкой шагренью, что заметно при фотосъёмке, но при дневном освещении дефект не заметен.
Считаю, что сборка более-менее удалась. Анализируя проделанную работу думаю, что сейчас, возможно, сделал бы по-другому, но как получилось.
Благодарю всех за внимание!

АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А
АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А
АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А АRK models /ICM/конверсия 1/48 Як-7 М-82А
АRK models /ICM/конверсия 1/48 Як-7 М-82А

» Информация о статье
Viman в 16.08.2019 - 19:39
AYX Сто пятый? Интересная мысль.
Монтёр в 16.08.2019 - 21:39
Свежо, оригинально! Смотрится хорошо!
Из придирок:
- Щитки шасси надо-бы приподнять, висят слишком низко и колёса загораживают.
- Законцовки крыла нужно было переточить, раз уж это Як-7, а не Як-9 (там была разница).
- Лопасти винта получились невнятные
- Снизу нужно было добавить секцию закрылков на брюхе фюзеля (она появилась в связи с "уходом" водорадиатора)
Да и профиль крыла можно было поправить и сделать ближе к Clark YH-16. у него носок гораздо острее.
А вообще чувствуется большое количество труда, перешедшее в качество.
Успехов!
Эйероплан в 16.08.2019 - 21:39
сдается, что сменой одного клюва не обошлось
#
GROWLER в 16.08.2019 - 22:07
Какая то хрень с винтом.. :???:
-ВН- в 17.08.2019 - 00:57
Тема: АRK models /ICM/конверсия 1/48 Як-7 М-82А
Эйероплан,Монтёр,GROWLER спасибо за внимание к модели!
По придиркам:
- по щиткам шасси, их приподнимать не надо, там нужно было удлинить стойки шасси, это я понял посте того, как уже их приклеил, и после этого ещё нашёл информацию о том, что они действительно были удлинённые;
- по законцовкам крыла, они были не такие, как у як-7, концы крыла были сделаны менее закругленными по типу самолетов Як-5 и Як-7М;
- по винту, винта подходящего у меня не было, так что пришлось переделывать из штатного, а он в наборе изначально какой то невнятный;
- о секции закрылков на брюхе, к сожалению, информации о Як-7 М-82 крайне мало, о наличии закрылков на фюзеляже информации я не нашёл;
- по профилю крыла, да правильно, действительно, нужно было сделать более острее, не доглядел.
Pavel_P в 24.08.2019 - 16:23
Тема: АRK models /ICM/конверсия 1/48 Як-7 М-82А
Интересная работа. Редкая модель, тем более в 48м.
-ВН- в 26.08.2019 - 23:43
Тема: АRK models /ICM/конверсия 1/48 Як-7 М-82А
Pavel_P
Спасибо за оценку модели!
Ltl в 27.08.2019 - 00:06
Тема: Re: АRK models /ICM/конверсия 1/48 Як-7 ...(#13370) - обсужд

Ммм, в нашем полку прибыло:-) тоже такой планирую, полностью оценить модель сложно из-за тёмных фото, но на первый взгляд хорошо получилось.
Успехов. Да, наш человек! Поздравляю! Главное не бояться. Дерзай дальше! (у меня такой же, только семьдесят второй)... а щиток под фюзеляжем действительно был...
-ВН- в 27.08.2019 - 12:07
Тема: АRK models /ICM/конверсия 1/48 Як-7 М-82А
Ltl
Спасибо за позитивное пожелание, будем дерзать дальше.
-ВН- в 27.08.2019 - 12:07
Тема: АRK models /ICM/конверсия 1/48 Як-7 М-82А
Ltl
Спасибо за позитивное пожелание, будем дерзать дальше.
