1/200 Малый охотник МО-4 (СК-065)

Доброго всем времени суток.
Рад предоставить на суд зрителей известнейший в кругах моделистов и интересующихся историей флота малый охотник (в некоторых источниках "морской охотник") МО-4, а именно черноморский СК-065.



Информации по прототипу размещено достаточно на просторах Сети. Мне этот симпатичный катер понравился еще на заре юности, едва я увидел его силуэт в "Морской коллекции" известного всем журнала "Моделист-Конструктор". Неплохой текст с отличными чертежами был опубликован в журнале "М-Хобби" №10 (86) за 2007 год. Чертежи же от "Моделист-Конструктор" изобилуют неточностями, особенно в части мелочевки. При постройке модели может пригодиться и издание серии "Корабли отечества" №12 от "Гангута". Использовались при постройке и некоторые фото военных лет:


1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Заранее приношу извинения за не самое лучшее качество некоторых фотографий - на момент постройки для съемки использовался старенький и много повидавший цифровичок "Самсунг".

Собирался катер из оригинального издания "Бумажное моделирование №099". Масштаб - 1:200.

Начало - каркас корпуса, т.н. "черновая" обшивка из картона от папок "Дело №", немного шпаклевки (тальк+ПВА):

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065)

Далее - обшивка бортов и днища корпуса, киль. Легла хорошо, но транец оказался великоват - пришлось подрезать:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Далее - обрамление люмиков (проволока 0,1 мм, акрил), настил палубы и минные рельсы (медь 0,2 мм, черный акрил), якорные площадки и люк:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Якоря, сходные люки, шпиль, кнехты, поручни, цепь, кранцы носовой "сорокопятки" и прочее хозяйство на носу:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Дефлекторы (пластик, самодел), ложементы малых и больших глубинных бомб, световые люки машинного отделения и остальная палубная мелочь:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065)

Стволы и тумбы сорокопяток, бомбы, рубка, винты на валах и прочее:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Леерные ограждения из тянутого полистирола клеил примитивной приспособе, к палубе крепил на ПВА:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065)

Стеклышко, прожектора, пожарные рукава, спаскруги (выточены из картона, пропитанного ЦА, окрашены акрилом), ялик:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Финиш не за горами - мачта, ДШК, огнетушители, вехи, сходни (палочка от мороженого), футшток, труба камбуза и оставшаяся мелочь:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

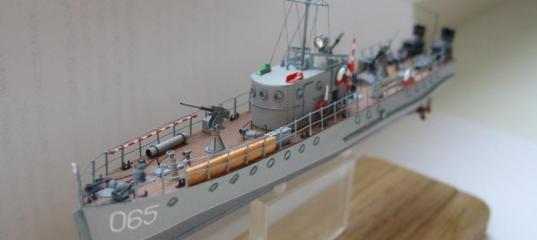

Подставка (самодел - ясень, оргстекло) и финал постройки охотника:

1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)
1/200 Малый охотник МО-4 (СК-065) 1/200 Малый охотник МО-4 (СК-065)

Грозно взвился Военно-морской флаг над маленьким но грозным тружеником Большой войны!

Всем спасибо за внимание.
Стальной шлем одел, штормовку нахлобучил - к приему тапок/помидоров/табуреток - готов!)

» Информация о статье
TAE в 01.05.2019 - 16:36
Тема: 1/200 Малый охотник МО-4 (СК-065)(#13104) - обсуждение

Очень понравился. Мелочи красиво получились.
Леера с такелажем не толстоваты.
Щиборщ в 01.05.2019 - 20:48
Тема: 1/200 Малый охотник МО-4 (СК-065)
Приветствую, коллега!
Спасибо за отзыв. Стойки лееров возможно и толстоваты - около 0,2 мм, что в пересчете на 1:1 дает 4 см трубу. А вот такелаж тянул из "бантика" - в живую едва заметен.
