Самодел Картон 1/48 Щербаков Ще-2

Добрый день , уважаемые моделисты .

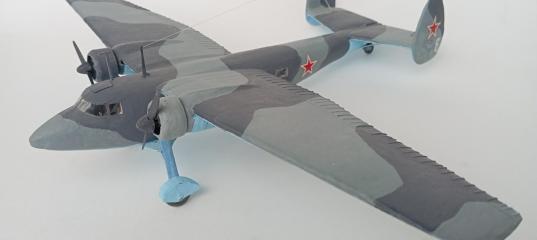

Предлагаю вашему вниманию одну из своих самоделок . В качестве образца взят многоцелевой самолёт конструкции А . Я . Щербакова--"ЩЕ--2" . Ще--2 --это лёгкий транспортный самолёт . Конкретного прототипа нет .Время действия--
весна 1944 года .

В ходе войны возникла большая потребность в срочной
доставке новых авиадвигателей и запчастей на полевые
аэродромы ВВС РККА . В феврале 1942 года в КБ под
руководством А. Я . Щербакова на заводе No 482 был создан
самолёт ТС--1 . После испытаний и доработок в октябре 1943
года самолёт был запущен в производство в г. Чкалове
(Оренбург ) под названием Ще--2 .
Ще-2 выпускался в вариантах транспортного , десантно--
транспортного и санитарного самолёта .
Ще--2 мог поднять нагрузку , практически в два раза
превышающую ПО--2 . Нагрузка Ще--2--до 16 солдат ,
либо 9 десантников , либо 1130 кг груза .
Фюзеляж модели я выклеил на оправке по технологии
"папье--маше " из нескольких слоёв бумаги , затем покрыл
шпаклёвкой ТАМИЯ , шлифанул несколько раз . После
обработки--заготовку фюзеляжа разрезал по ПРОДОЛЬНОЙ
ОСИ (вертикально ) ,аккуратно удалил оправку и приступил
к внутреннему интерьеру . Снова шлифанул внутренние
поверхности ,вклеил шпангоуты (из картона ) , нижний
настил (пол ) , иллюминаторы . Так как я выбрал ГРУЗОВОЙ
вариант , то сиденья в салоне не ставил .
Затем вклеил пластиковые лонжероны (картон--не годится ,
недостаточно прочный материал ) .
После этого--изготовил из бумаги и вклеил элементы
интерьера кабины пилотов . Приборная доска--"бутерброд"
из пластика .
Следующий этап--СБОРКА . Я соединил обе половинки
фюзеляжа (лонжероны уже вставлены заранее потому ,
что иначе нельзя , они имеют сложную форму "ЧАЙКИ" ) .
Далее--вставил правую и левую консоли--до центроплана ...
Само крыло--двухлонжеронное .Кстати , консоли усилены
вставками из пеноплекса (вставки поддерживают ФОРМУ
крыла ) . В самую последнюю очередь выклеивается центроплан--
сложный , изогнутый в виде "ЧАЙКИ" .
Стабилизатор тоже выполнен по схеме "Чайка " .
(При сборке бумажной модели ЕР-2 надо применить ту же
технологию ) .А далее--поступил так же , как авторы самолета :
двигатели вэял от ПО--2 фирмы ICM ,колеса--от ЛА-5 (Звезда) ,
КИЛИ--от ПЕ--2 , дутик--от ИЛ--2 . Стойки шасси--из
проволоки , винты--ПО--2 .
Для покраски взяты краски и шпаклёвка от ф .ТАМИЯ .
Так как самолёт Ще--2 пошёл в серию в 1943--1944
годах ,вариант окраски--тоже поздний : серый АМТ-11 ,
тёмно-серый АМТ-12 , голубой АМТ-7 .К сожалению ,
у меня нет фотографий по сборке модели .
Схема окраски--по книге "Авиаколлекция"--12--2008 г.






Изготовление модели заняло более 1 года , с перерывами .
Кое-что осталось незаконченным , в частности--выхлопные коллекторы . Модель собрана в 2019 году .
С уважением : Роман .

Просмотров: 2742
Опубликовано: 25.10.23 09:01

» Автор
romanivanofff
Опыт:	1590
Репутация:	+2
URL Сайта:	http://romanivanofff

Самодел 1/48 Ш-2

Самодел 1/48 И-5 ранний

Самодел 1/48 И-8 (АНТ-13)

Самодел 1/48 ДИ-3

Самодел 1/48 Ш-тандем

Самодел 1/48 ИП-1

Cамодел 1/48 И-12/АНТ-23

Самодел 1/48 И-195 М-90 (проект)

romanivanofff 26.10.2023 - 01:17
Тема: Самодел Картон 1/48 Щербаков Ще-2

Если рассказать подробнее про метод выклеивания фюзеляжа на оправке .
Наверное , кое-кому такая технология не нравится , "дело вкуса "....А мне этот
способ понравился . ОПРАВКУ я обычно вытачиваю--строго по ЧЕРТЕЖУ (!) , с
припуском 1...1,5...2 мм на толщину СТЕНКИ фюзеляжа . Сечения оправки--
также ПОД КОНТРОЛЕМ ,проверяю сечения и на оправке , и после выклеивания
детали .ЗА ТОЧНОСТЬ детали могу поручиться .
Конечно , оправка из древесины--устаревший вариант . В ОСНОВНОМ--оправки
фюзеляжа ( либо--мотогондолы ) --делаю из ПЕНОПЛЕКСА . Материал для
фюзеляжа--никакой НЕ ПЛАСТИК , но--БУМАГА в несколько слоёв плюс
КЛЕЙ--ПВА разных сортов .
ГОТОВУЮ заготовку фюзеляжа--покрываю шпаклевкой , затем--шлифую несколько
раз и одновременно--правлю СЕЧЕНИЯ фюзеляжа...Также проверяю по
чертежу--ВИДЫ СВЕРХУ , СБОКУ и т.д.И только ТЕПЕРЬ--разрезаю заготовку
по вертикали ( или по горизонтали ) , удаляю ПЕНОПЛАСТ и далее делаю
ИНТЕРЬЕР--да хоть из картона , хоть из пластика .
ЕСЛИ делать модель --С НУЛЯ , то работы , конечно , много ...За несколько
лет я изготовил не более десяти таких моделей .HE-111C , МБР-2 ,ДБ-3 ,ПЕ-2 ,Hs-126
и др . Намного быстрее--
собирать модели из бумаги--по ВЫКРОЙКАМ--польским и прочим .Стараюсь
собирать модели , которых НЕТ в пластике ,ПОВТОРЯТЬ то , что есть в пластике--
неинтересно....С уважением : РОМАН .

mgolovanov 26.10.2023 - 08:38
Тема: Re: Самодел Картон 1/48 Щербаков Ще-2

с припуском 1...1,5...2 мм на толщину СТЕНКИ фюзеляжа
Точно с припуском, не с убавлением?

Anonymous 26.10.2023 - 12:51
Тема: Самодел Картон 1/48 Щербаков Ще-2

Caмое интересное это садомоделистский процесс. Фотографий которого, увы, нет...

lexa210 27.10.2023 - 13:55

Ваша модель к сожалению не имеет ничего общего с моделью из бумаги.

freeman 02.11.2023 - 06:14
Тема: Самодел Картон 1/48 Щербаков Ще-2

Интересно

romanivanofff 10.11.2023 - 04:01
Тема: Самодел Картон 1/48 Щербаков Ще-2

Конечно , надо было писать "минусовый припуск "--это более точное
техническое выражение . Термин "убавление "--не технический и не точный ....
Извините , если что не так . Просто за несколько лет привык к термину--
"припуск в минус " .
Эта модель , как и многие другие модели коллег--моделистов , собрана "с нуля ".
Поэтому её можно отнести к категории "САМОДЕЛ" . Модель на 95 % выполнена
из бумаги , и собирал я её , так сказать , прежде всего--для себя , ДЛЯ ДУШИ .
Ну и--для общества тоже ,конечно !
Я уверен , что ВСЕ "бумажные " моделисты при сборке моделей ПРИМЕНЯЮТ
и проволоку , и прозрачные материалы , и прочее....
Да что там говорить .В КАЖДОМ ФИРМЕННОМ бумажном наборе , в инструкциях
по сборке , РЕКОМЕНДУЕТСЯ применять вспомогательные детали--проволоку
и другое .
Свою ПЕРВУЮ модель из бумаги (это был ПОЛЬСКИЙ картон ) я собрал
в 10--м классе --МАЛЫЙ МОДЕЛЯРЖ , МОРАН--406 . ПО ИНСТРУКЦИИ(!) --
PO POLSKY--
предлагалось : вал винта и ноги шасси--изготовить из проволоки...
Так что....lexa 210 ,называй как хочешь , А МНЕ лично--НРАВИТСЯ !

mgolovanov 10.11.2023 - 11:27
Тема: Re: Самодел Картон 1/48 Щербаков Ще-2

называй как хочешь
В названии и беда. На самом деле есть два способа воспроизведения внешней поверхности объекта моделирования:

1. Поверхность сначала формируется, потом фактурируется/окрашивается.

2. Поверхность сначала фактурируется/окрашивается в виде отдельных фрагментов, потом формируется.

Первый способ - это то, чем в основном занимаются стендовые моделисты, в том числе и подавляющее большинство здесь присутствующих. Это не означает, что они не используют второй способ - это фотореалистические декали типа тех, что производит известная компания Квинта (листовой декальный материал рисуется или печатается под изображение прибора или панели, или даже заклепок, потом помещается на место - это в чистом виде второй способ).

А второй способ - это то, что собственно и называется бумажный или картонный моделизм. Термин не особенно точный, просто бумага фигурирует здесь как основа, которая фактурируется и окрашивается. Это могла быть не бумага, а листы пластика или металла, или декальный материал, но именно бумага (тонкая и потолще - картон) наиболее удобна для этого, потому и бумажный (картонный). И это опять же не означает, что бумажный моделист не использует первый способ - есть поверхности двойной кривизны, которые нельзя или трудно сделать из листовых фрагментов. вроде колес, пушек или винтов.

Это основное различие. Поэтому данная модель хоть и сделана из бумаги, под понятие картонного моделизма (card modeling) не подходит. Картонная модель - это модель, собранная из заранее окрашенных (напечатанных в типографии или на принтере) частей из листового материала (card - плотной бумаги).
