Eastern Express/Frog 1/72 Fairey Gannet - продолжение

Приветствую вас, моделисты. Представляю вашему вниманию продолжение начатого. Ниже я расскажу, процесс сборки , что из этого получилось =)

Для начала я выпилил лопасти винта из алюминия (алюминиевый лист я взял от задней стенки телевизора) с помощью фрезеровочного станка . Получилось лучше чем то, что было в коробке.

Eastern Express/Frog 1/72 Fairey Gannet - продолжение

Правда после изучения фото обнаружил, что лопасти имеют крученую форму, сделал «на глазок» разворот лопастей. Так же выпилил таким же образом деталь заднего левого крыла. Она немного тоньше детали, чем ту которая была в наборе, но общий вид не портит. После я занялся стойками шасси. Вырезал с помощью ножика, бритвенного лезвия ниши для шасси, чтобы заделать пустоты использовал гофрированный полистирол, все это дело посадил на супер клей .

Eastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжение

Мне кажется, что лучший для этих целей гелевый Супер-момент. Так как диаметр ниш был меньше колеса которое было в наборе, его (колесо) пришлось стачивать напильником. Стойки сделал из трубки которую я взял с флакона из под одеколона, мне показалась она подходит диметром по масштабу. В трубку вставил медицинскую иглу 0,9 мм, установил на это все дело колесо. Так же щитки шасси выпилены из алюминиевого листа.

Передняя часть самолета, была немного проблематичной так как надо было сделать углубления для колес и загрузить нос рыболовными грузилами, чтоб не опрокидывался нос, использовал все тот же гофрированный полистирол. Стойка передней шасси выполнена так же как и задние шасси. Щитки переднего шасси были выпилены из фюзеляжа самолета а маленькие из фольги все это дело держится на супер клее. Этот момент с маленькими щитками спорный так как на фото они то закрыты то открыты при стоянке самолета, решил сделать открытыми показалось что так красивее смотрится =)

Eastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжение

После преступил к кокпиту - вырезал с помощью лезвия и фрезеровочного станка верхнюю часть с чтобы образовались пустоты которые можно было снабдить сидениями и щитками проборов. Пластик брал с других наборов. Который оказался бесхозным. Зашпаклевал щели - шпаклевки ушло много. Хотел сделать «рабочий самолет» пока не испортил окончательно фонарь. (при покраске самолета плохо положил на фонарь маску испачкал краской, когда отдирал от корпуса самолета он развалился окончательно). Думал ну не пропадать тому что я делал решил сделать «списанный самолет который стоит на заброшенной площадке» =). Тормозной крюк делал из проволки которую снял с катушки трансформатора. Красил Revell и Humbroll. Деталировку прорисовывал тушью, и лезвием. Антенны делал из лески, и фиксировал ее супер клеем=-)
Eastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжение

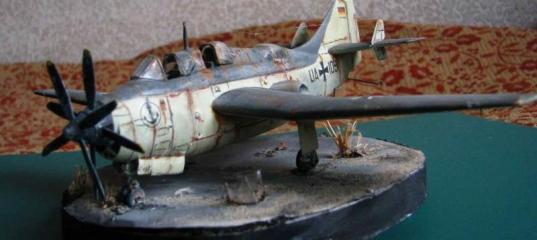

Ранее хотел сделать крылья в сложенном положении начал с правого крыла, разреза в местах сгиба лезвием. Пытался сделать ,чтоб крыло собиралось и разгибалось, но так как из за отсутствия опыта в этом, получилось что механизм сгибания крыла был выполнен не по масштабу. После этого решил все вернуть в исходное положение крыло склеил его заново, и зашпаклевал. Когда зачищал поверхности от шпаклевки, снес всю наружную расшивку. Пытался восстановить расшивку лезвием и острием ножика. Основание сделал из гипсокартона , на него наклеил бумагу для рисования щели прорезал ножиком. Сделал впадины выбоины, задул потом тушью также нарисовал аэрографом тень самолета. Нагретым ножиком «спустил» колеса также использовал траву и озерный песок. Хотел показать затерянность и забытый самолет
Eastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжение
Прочитав отзывы о этой модели от ВЭ понял, что набор не тот чтоб ставить на полку. Но потом подумал, что главное база о от нее можно уже делать ,что хочешь =) что я и пытался делать, повредить что ни будь не жалко, и душа за это спокойна. В чертежи не смотрел собирал по по фотографиям. При сборки данного набора получил удовольствие, так как действительно это уже был моделизм а не просто собрал и покрасил как по инструкции.
Eastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжениеEastern Express/Frog 1/72 Fairey Gannet - продолжение
В целом мне понравился конечный результат проделанной работы если учесть, что это все сделано из Восточного Экспресса. Неточности они всегда будут, и наше дело стараться сделать так чтоб они не появлялись. Неточности в том что не процарапал нормально расшивку, ну и может уж сильно его запачкал, не до конца поработал над деколью (не срезал лезвием лишнюю пленку, которая выдает деколь. =) а также штанга к которой крепится леска (антенна) оказалась толще чем надо но это я уже заметил при фотосъемке.
Жду ваших отзывов по данной модели.
