Самодел 1/48 Парусно-паровой танк

Приветствую всех посетителей сайта scalemodels.ru! Закончил очередную поделку, спешу поделиться. Желание сделать подобную штуковину пришло в голову достаточно давно, но все время откладывал по разным причинам. Из-за этого было достаточно много времени на рисование эскизов, получилось достаточно подробно, часть возможных косяков нашел еще на этапе рисования.


Велик и славен и могуч наш свирепый вождь!
Гордо воссел он на деревянном сарае, дышащем жарким огнем!
Окованный медью, огромен сарай как циклоп, стонет под ним земля!
Грохочет он как лавина в горах! Даже пять раз по сто воинов не остановят его!
Бегите враги! Бойтесь нас!
Самодел 1/48 Парусно-паровой танк
Приветствую всех посетителей сайта scalemodels.ru! Закончил очередную поделку, спешу поделиться. Желание сделать подобную штуковину пришло в голову достаточно давно, но все время откладывал по разным причинам. Из-за этого было достаточно много времени на рисование эскизов, получилось достаточно подробно, часть возможных косяков нашел еще на этапе рисования. Потом, конечно, вылезли новые, куда ж без них :)
Самодел 1/48 Парусно-паровой танк

В одном шаге от эскизов оказалась небольшая анимация по будущей стройке.

Стройка велась здесь на форуме. Начал ее с самого сложного, с паровых машин.

Паровые машины

Медные детали частично паял, частично клеил на суперклей. Клеил обычно на лицевой стороне деталей, где не хватало навыков спаять так, чтобы не было видно следов припоя.

Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Деревянные части первоначально получились слишком толстые, пришлось переделывать, чтобы получилось достаточно места под котел с топкой. На каждую гусеницу сделал по паре паровых машин со сдвигом по фазе на 90 градусов. Переключение на задний ход осуществляется ломиками экипажа. Сразу же вылезли первые косяки, а именно пришлось делать золотниковые тяги разной длины, чтобы они смогли встать на положенные места. Короче, не рабочие получились машины. Причина – методическая погрешность, где-то посчитал или измерил неправильно. Но в глаза не бросается, оставил как есть.

Корпус

Перешел к сборке корпуса. Склеил каркас из реек, обшил его досками, сымитировал нагели из мелких обточенных щепок. Нагели эти втыкал далее во все возможные места.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Спереди приклеил медные пластины.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Крышу боевого отделения при склеивании повело, пришлось усилить ее стальной пластиной.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Внутреннее оборудование

Топку спаял из листов латуни. Первоначально сделал шаблон (внешний) для верхнего закругленного листа, припаял его к передней и задней стенкам. Затем обрезал и обточил обе стенки по крыше. Внутрь залил эпоксидки, чтобы держалась запланированная далее клепка, насверлил для нее отверстий. Чернил спецсредством.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Паровая машина для отката и наката орудий
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Пушки
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
К этому моменту успел сделать площадку над боевым отделением

Котел
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
На первом фото также топка, пушки и труба после чернения.

Накопительный бак для воды и насос
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Примерка на котел
Самодел 1/48 Парусно-паровой танк

Ящик для угля
Самодел 1/48 Парусно-паровой танк

Бочка
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Первая бочка получилась не сильно пузатая, а главное чересчур длинная – не входил насос.

«Гребные» колеса для гусениц.
Самодел 1/48 Парусно-паровой танк

Ходовая часть

Далее было два не особенно сложных, но трудоемких и нудных дела, колеса и гусеницы. Причем колеса у меня получилось сделать достаточно быстро, быстрее, чем планировал,
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
На третьем фото также заготовки для "гребных" колес и решетка для кочегара.

А вот с гусеницами пришлось повозиться подольше.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Готовые детали покрыл битумным лаком
Самодел 1/48 Парусно-паровой танк

Установил все на танк и прикрыл крыльями
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Разное

Экраны для гусениц.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Для тяжести установил в них стальные пластины, чтобы все дрожали, воткнул шипы. Тут же различные лестницы.

Крепление для трубы
Самодел 1/48 Парусно-паровой танк

Приклеил изготовленные детали к танку.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Спереди установил большие шипы. Тоже для большего уважения :)

Сделал крепление для крышки боевого отделения, положил туда оставшиеся запчасти, чтобы прикрыть их потом сеткой.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Сеть пришлось вязать самому
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Рангоут и такелаж.

Собственно сделал мачту, рей, и парус.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

На верху подвесил вымпел
Самодел 1/48 Парусно-паровой танк
Сделал его из ткани, пропитанной ПВА, эмблему нарисовал аэрографом через маски.

Промежуточный финал

Как и планировал, после сборки собственно танка сделал небольшую полугодовую паузу, чтобы позднее приступить к экипажу. Часть промежуточных фото ниже.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Остальные есть на форуме тут

Экипаж

Выбирал между гоблинами и гномами. Выбрал первых из-за большей, как мне кажется, простоте в окраске и большей схожести идиотизма парусного танка и мировоззрения гоблинов. Использовал набор гретчинов для Вархаммер 40К, так как каких-то средневековых вариантов по приемлимой цене не нашел. Всем пришлось срезать ружья, пистолеты и т.п.
Самодел 1/48 Парусно-паровой танк
Пронумеровал личный состав, чтобы можно было отследить их эволюцию.

Гоблины были обезоружены, немного подправлены их позы. Некоторым пришлось сделать верхнюю одежду из эпоксилина.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Для командира сделал доспехи, членам экипажа подзорную трубу, различный инструмент и скрипку. Итог по экипажу.
У28-У38

Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
И групповое фото:
Самодел 1/48 Парусно-паровой танк

Запечатал навечно канониров у их пушек, приклеил верхнюю крышку.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

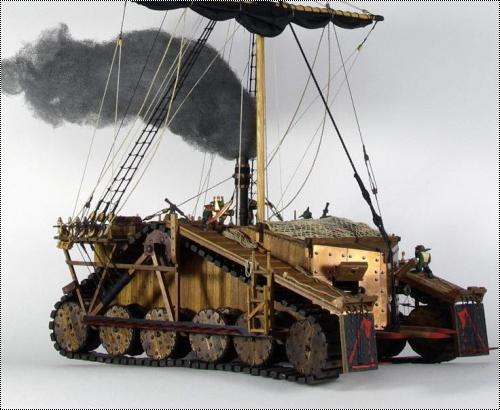

Результат

Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

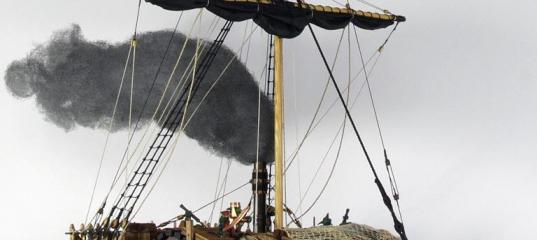

Под самый конец попробовал добавить дым из синтепона.
Самодел 1/48 Парусно-паровой танк Самодел 1/48 Парусно-паровой танк

Благодарю за просмотр! :)
