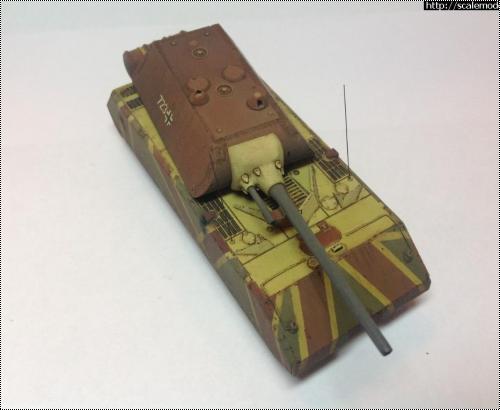

Звезда 1/100 PzKpfw VIII MAUS

Модель очень простая, но отлично сделана и нуждается в минимальных доработках.
Танк задумывался как быстрая стройка и покраска (размер-то совсем "ничего"), но процесс затянулся - не понравилась однотонная окраска корпуса, рекомендованная к модели TAKOM в масштабе 1/35 и которую принял для себя за образец. Но об этом позднее…


 В качестве основного источника информации по оригиналу использовал: Игорь Желтов, Юрий Пашолок "Panzerkaumpfwagen Maus", Москва, Тактикал пресс, 2012.

Сборка модели

Модель «сложилась» легко и без проблем.
Перечень основных доработок:
1. Сделана имитация следов резки бронелистов.
2. Из тонкой проволоки имитирована проводка к фарам и подправлена форма фар.
3. Рассверлены стволы орудий.
4. Распилена на три части центральная V-образная защита над люком МТО (после установки и приклейки это сделать удобнее).
5. Дополнено в соответствии с прототипом крепление защиты для отвода антенн (под орудиями).
6. Заново сделан лючок на кормовом листе башни и ручки к нему.
7. Исправлена форма траков на прямоугольные (в видимых местах впереди и сзади), снизу сточены следы пресс-формы.
8. Рассверлены выхлопные патрубки.
9. Высверлено отверстие под спаренный (или строенный…) с пушками пулемёт.
10. Срезаны и заменены на самодельные буксирные устройства.
11. Сделаны соединения бронеплит передних и задних нижних и верхних броневых листов.

Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS

Для удобства окраска была разделена на 2 этапа:
1. Ходовая часть (гусеницы с катками, ленивцем и звёздочкой) и низ корпуса.
2. Башня и корпус с экранами (ходовая закрыта скотчем).

Грунтование.

Модель загрунтована из баллончика грунтовкой для пластика и металла (серого цвета) TAMIYA. Грунтовка TAMIYA даёт отличный стабильный результат, поэтому я использую её даже для таких мелких деталей.

Ходовая часть.

Ходовая часть окрашена грунтовкой для траков A.MIG 2007 TRACKS PRIMER, которая дала отличный базовый цвет. Далее аэрографом без масок аккуратно окрасил опорные катки, ленивцы и звёздочки A.MIG 010 RAL 7028 DUNKELGELB (MID WAR). Несколько опорных катков окрасил в цвет красной грунтовки A.MIG-921 RED PRIMER LIGHT BASE. В случае необходимости исправления где необходимо подкрашивал кистью.
После окраски ходовая часть была покрыта глянцевым акриловым лаком TAMIYA X-22 Clear и тонирована смывкой AMMO mig - A.MIG 1007 US MODERN VEHICLES WASH, A.MIG 1002 TRACKS WASH. Тонировка закреплена новым слоем лака и нанесены загрязнения при помощи средства A.MIG 1752 Loose Ground. По завершении всех работ результат закреплён акриловым матовым лаком TAMIYA XF-86 Flat Clear.
Далее ходовая часть была замаскирована модельным скотчем TAMIYA, на корпус установлены боковые экраны, появившиеся швы в местах соединения зашпаклёваны, восстановлены линии шипового соединения экранов и брони корпуса.

Башня.

Башня окрашена красками из набора A.MIG 7002 Red Primer Modulation Set. Эти наборы «для ленивых» позволяют сэкономить время на смешивании краски и всегда иметь под рукой стабильный результат смешения красок для работы.
Выступающие детали выделены краской A.MIG 923 RED PRIMER SHINE. Для создания визуального разнообразия башни маска пушки была окрашена темно-жёлтой краской A.MIG 010 RAL 7028 DUNKELGELB (MID WAR), а стволы пушек в серый грунт A.MIG-908 DUNKELGRAU BASE.

Звезда 1/100 PzKpfw VIII MAUS

Дополнительный топливный бак.

Дополнительный топливный бак был, как и башня, окрашен красками из набора A.MIG 7002 Red Primer Modulation Set, стяжные ленты окрашены тёмно-желтый краской A.MIG 010 RAL 7028 DUNKELGELB (MID WAR).

Корпус.

Базовым цветом для корпуса послужил тёмно-желтый цвет A.MIG 010 RAL 7028 DUNKELGELB (MID WAR). Только люк механика-водителя был окрашен в цвет красной грунтовки A.MIG-921 RED PRIMER LIGHT BASE.
На этом этапе работа была приостановлена, так как корпус смотрелся унылым желтым «кирпичиком». Модель была заботливо спрятана до «вдохновения» и спустя 5 месяцев вновь попала на модельный стол.
Бортовые экраны и передние броневые листы "оживил" камуфляжем. Маски сделаны при помощи модельного скотча TAMIYA. Сначала были защищены не окрашиваемые участки (верх корпуса, корма, нижний лобовой лист). Затем желтые участки камуфляжа защитил полосками скотча TAMIYA шириной 2 мм, которые нарезал сам. Красно-коричневой акриловой краской XF-64 Red Brown накрасил полосы между полосками скотча. После высыхания защитил красно-коричневую краску модельным скотчем и окрасил оставшееся пространство оливковой краской A.MIG 002 RAL 6003 OLIVGRÜN OPT.2.

Декали, тонировка и загрязнение.

После снятия скотча модель приобрела более интересный вид. Краску защитил слоем глянцевого лака TAMIYA. Декали из остатков в масштабе 1/72 переведены при помощи жидкости TAMIYA 87135 Mark Fit Strong (40мл.с кисточкой) и закреплены слоем глянцевого лака TAMIYA.
Звезда 1/100 PzKpfw VIII MAUS

Смывка корпуса и башни сделана жидкостью A.MIG 1007 US MODERN VEHICLES WASH. Результат закреплён слоем глянцевого лака TAMIYA.
В издании AMMO mig «Энциклопедия бронетехники. Техники моделирования. Том 3. Камуфляжи» на стр. 62-63 познакомился с техникой использования тонких маркеров и приобрёл маркеры Gundam Marker 0,2 мм трёх цветов (чёрный, темно-серый и коричневый). Использовал коричневый маркер для нанесения сколов и остался весьма доволен удобством использования и результатом для такого малого масштаба.
Для достижения эффекта неоднородности цвета и дополнительного высветления или затемнения использовал масляные краски AMMO mig линейки Oilbrusher, которые наносил маленькими точками.
Звезда 1/100 PzKpfw VIII MAUS
Точки масляной краски разных цветов растушевал сперва сухой кистью, а затем откорректировал результат кистью, смоченной в уайт-спирите.
Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS
Я предпочитаю использовать уайт-спирит TIKKURILA lakkabensiini 1050 из-за высокой степени его очистки и отсутствия резкого запаха.
Результат этапа после высыхания примерно в течение суток закреплён слоем глянцевого лака TAMIYA.
Подтеки по бортам и на боковых сторонах башни нанесены жидкостью A.MIG 1203 STREAKING GRIME и растушёваны кистью, смоченной в уайт-спирите. От некоторых царапин и сколов сделал подтеки ржавчины жидкостью A.MIG 1204 STREAKING RUST EFFECTS с последующей корректировкой уайт-спиритом. Результат снова закрепил глянцевым лаком TAMIYA.
Грязь имитировал при помощи жидкости A.MIG 1752 Loose Ground, которую наносил на нижнюю часть модели при помощи кусочка губки и корректировал кистью, смоченной в уайт-спирите.
Приборы наблюдения окрасил в черный цвет и покрыл всю модель матовым акриловым лаком XF-86 Flat Clear. В качестве завершающего покрытия нанёс аэрографом супер матовый лак AK Interactive AK 183 ULTRA MATTE VARNISH.
Нагар от выхлопных труб был выполнен аэрографом черной акриловой краской TAMIYA XF-69 NATO Black. Подтёки из выхлопных труб и лючков на экранах выполнил масляной краской.
Финальными работами стали окраска смотровых приборов прозрачным зеленым лаком A.MIG 096 CRYSTAL GREEN PERISCOPE, установка антенн из волоса кисти и их окраска в чёрный цвет.


Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS

Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS

Звезда 1/100 PzKpfw VIII MAUS Звезда 1/100 PzKpfw VIII MAUS

Резюме.

Модель очень понравилась - отличный набор.
Несмотря на затянувшееся начало завершение работы было динамичным и творческим.
Снова порадовался удобству использования масляных красок AMMO mig Oilbrusher, а также применил новую для себя технику использования тонких маркеров Gundam Marker.
Спасибо за внимание к статье и модели. Всем творческих успехов!

Перечень использованных красок и модельной химии.

1. Грунтовка:
TAMIYA 87042 Грунтовка-спрей для пластика и металла (серого цвета).
2. Краски:
AMMO mig - A.MIG 2007 TRACKS PRIMER, A.MIG-908 DUNKELGRAU BASE, A.MIG 7002 Red Primer Modulation Set, A.MIG 923 RED PRIMER SHINE, A.MIG 010 RAL 7028 DUNKELGELB (MID WAR), A.MIG 002 RAL 6003 OLIVGRÜN OPT.2, A.MIG 096 CRYSTAL GREEN PERISCOPE.
TAMIYA - XF-69 NATO Black, XF-64 Red Brown.
ZIP maket – 26302 черная.
3. Лаки:
TAMIYA - X-22 Clear, XF-86 Flat Clear.
AK Interactive – AK 183 ULTRA MATTE VARNISH.
4. Смывка, загрязнение:
AMMO mig - A.MIG 1007 US MODERN VEHICLES WASH, A.MIG 1002 TRACKS WASH, A.MIG 1203 STREAKING GRIME, A.MIG 1204 STREAKING RUST EFFECTS, A.MIG 1752 Loose Ground.
5. Масло:
AMMO mig - A.MIG 3505 Oilbrusher Olive Green, A.MIG-3500 Oilbrusher Black, A.MIG-3515 Oilbrusher Ochre, A.MIG-3514 Oilbrusher Earth, A.MIG-3508 Oilbrusher Dark Mud, A.MIG-3513 Oilbrusher Starship Filth, A.MIG-3509 Oilbrusher Medium Grey, A.MIG-3516 Oilbrusher Dust.
6. Сколы:
Фломастер 0.2 мм Gundam Marker GM03 Brown Sumi-Ire Fine Tip Pen (Brown).
7. Закрепление декалей:
TAMIYA 87135 Mark Fit Strong.
