Tamiya 1/35 Stug III Ausf B - Черепаха с досками

Лучшие статьи

Dragon 1/35 Pz.Kpfw. III Ausf E

Takom 1/35 Stug.III Ausf.G

Meng Models 1/35 A39 Tortoise

1/35 A30 Challenger

Trumpeter 1/35 КВ-1 ЧКЗ, башня СБ-157 - Суворов, №700

Приветствую всех коллег по моделизму!
На этот раз представляю вашу вниманию немецкую артиллерийскую самоходку StuG IIIB. Просматривая архивные фото первых летних месяцев Великой Отечественной, я обратил внимание на обилие фотографий «штугов» с досками на борту , они варьировались по толщине от совсем тонких, до фактически брусьев.

Потом нашел фотографии с установленными в виде экранов этими самыми пиломатериалами.



Причем, вот это фото в центре, аж из Брестской крепости!
Если честно, я так и не понял, и не нашел материалов, что это, собственно говоря, было? И для чего немцы их применяли в самые первые месяцы войны? « Шерманы» американцы обшивали досками в боях за тихоокеанские острова для защиты от шестовых японских магнитных мин, но в РККА таких не было. Защита от кумулятивных боеприпасов? Опять же, в РККА они появились только в 1943 году. В качестве дополнительной защиты от пуль и осколков? Более чем сомнительно, ибо пуля из «мосинки» пробьет такую толстую доску, даже не заметив.
Единственное, что приходит в голову - это защита от противобортовых летающих мин Галицкого.
Но до конца 1942 года это был боеприпас только отдельных диверсионных групп, а не войсковых саперов. В общем, загадка. Может, кто из коллег поможет ее решить в своих комментариях.
Теперь о самой модели. Набор от Тамии достаточно неплох, внешне вообще, никаких претензий, кроме виниловых гусениц. Внутри интерьер и даже казенная часть орудия достаточно примитивно воспроизведены. Странная логика японских конструкторов: даны автоматы экипажа и целый набор гранат, но совершенно не обозначен основной боеприпас 75мм и даже места для его хранения. Логика непонятная.
Внешне все лючки, скобы, шанцевый инструмент - все соответствует чертежам и размещено в нужном порядке. Мои изменения и дополнения при постройке:
-Основное внимание уделено фарам ,вернее их защитным кожухам, добавлен крепеж, кронштейны, механизм открывания, барашки . Все вырезал из жести сам. Барашки были в запасе.
-Поставил передние щитки из жести, измяв, как следует.
-рассверлил передний перископ
-сделал проводку к фарам
-перенес ящик ЗИП со своего штатного места на противоположную полку, ближе к корме на свободное место в связи с перевозкой пиломатериалов, судя по архивным фото, так и немцы часто делали.
-поставил триплекс мехвода (странно, что японцы оставили дыру на этом месте), вырезав
его по месту из остатков прозрачного литника другого набора.
-из остатков траков от драгоновской тройки положил на броню заптраки, они хороши своим прорезанным гребнем. Местоположение - согласно архивным фото.
-литой металлический ствол использовал из набора, он очень понравился хитрой внутренней
нарезкой.
-антенна - игла из набора для иглоукалывания

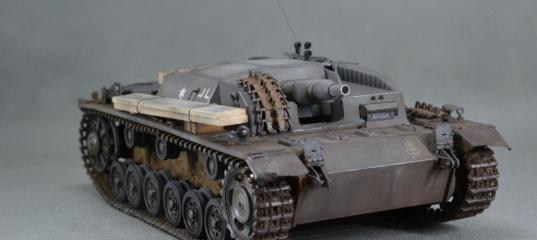

-доски и брус из натурального дерева , перевязал проволокой и попачкал грязевыми пигментами.


Красил красками Тамия , темная база: ХF-63 , высветления : XF-77 пополам с XF-19.
Смывка Тамия, масляные точки Wilder.
Матовый лак Пацифик 88, все металлики от них же. Текстурная паста Wilder, пигменты Wilder и Zip Maket.
Декали изображают машину из состава 1 роты 243 StuGAbt, Юго-Западный фронт, 1941г.
Фотосессии сделал две: с пиломатериалами и без, так как они закрывают довольно много элементов. Фотографий, поэтому, получился двойной набор.
Спасибо за внимание!

Просмотров: 4848
Опубликовано: 4.2.20 10:01

» Автор
Spheros
Опыт:	8002
Репутация:	+297/–3


Самая классическая модель http://scalemodels.ru/articles/13850-Tamiya-1-35-Stug-III-Ausf-B---cherepakha-s-doskami.html

Tamiya 1/35 StuG IIIB - простая конверсия из В в А

Tamiya 1/35 Jg.Panther

Tamiya 1/35 Jagdtiger

Tamiya 1/35 Wespe

Tamiya 1/35 Sd.Kfz.173 Jagdpanther (late)

Tamiya 1/35 Wespe(зима)

Tamiya 1/35 Wespe

Tamiya 1/35 Sd Kfz 173 Jagdpanther

Spheros 04.02.2020 - 17:03
Тема: Tamiya 1/35 Stug III Ausf B - Черепаха с досками

Oleg70
Да, дело в том, что он плоский, будто каток по нему проехал. Форма сама не та. Ну, ладно,чего теперь.
Valter
Спасибо большое!

taktik 04.02.2020 - 19:13

В целом модель удалась и смотрится очень хорошо, но есть замечания.
Некоторые опорные катки висят над гусеницей.
Сам не люблю много грязи на технике (может потому что в армии долго служил), вроде все в меру но как то странно.
Катки девственно чистые, а борта в грязи, не понятно когда получились такие загрязнения.
Про сколы говорить? :smile:

Spheros 04.02.2020 - 19:22

taktik
Сколов на этой машине просто нет. Катки пыльные.А не девственно чистые, смотрите фото с разных ракурсов.
Месиво из грязи не люблю. А особенно на катках. В труднодоступных для экипажа местах накопилась предыдущая грязь.
Где могут, там очищают. Напомнню, по легенде это лето 41 го. Подустать не успели.
ЗЫ: Да, подвеска здесь рабочая то есть, катки ходят вверх-вниз свободно, плюс виниловые гусеницы. Мог сместитить каток вверх когда делал фотосессию. А так, естественно, выравнивал все. Не люблю я эти рабочие подвески, вечно с ними то одно, то другое.

zavgen 04.02.2020 - 21:47
Тема: Tamiya 1/35 Stug III Ausf B - Черепаха с досками

Зачётный самоход! Цвет очень хорошо получился. Тросы надо менять, неприятная работа возится с жесткими непослушными тросиками, но как они делают модель в итоге!

Spheros 04.02.2020 - 22:08

zavgen
Да, дружище! Проленился с заменой ,теперь жалею. Но вобщем то, чисто для себя, не поздно и оторвать пластиковый)))
Спасибо.

Zaets54 04.02.2020 - 22:19

Вообще, гармонично вышло. Приятно.
Пусть и с некоторыми "натянутостями", вроде чистых досок. Типа делал "дранг нах остен", но по пути заскочил на строительный рынок, ну там дача под Москвой, клубника, яйки, млеко, ба-бах ... и все пропало.
Но это так, все на личностном восприятии.

Spheros 04.02.2020 - 22:30
Тема: Tamiya 1/35 Stug III Ausf B - Черепаха с досками

Zaets54
Типа делал "дранг нах остен", но по пути заскочил на строительный рынок,
Пилораму грабанул совхозную, упырь))) Но, я так понял, эти экраны им выдали незадолго до нападения на СССР, и судя по всему, экипаж их не сам пилил, больно они ровненькие, и на некторых, чуть ли ни фасочки сняты. Какие-нибудь батальонные мастерские сварганили. Ну вот, новые типа, и чистенькие.
Спасибо за отзыв, как всегда очень позитивно!

Roman-Nord 05.02.2020 - 08:32

Салют,всем! Салют,Сергей!
Очень удачный штуг! Серый немецкий, получился "нескушным"!

Spheros 05.02.2020 - 09:35
Тема: Tamiya 1/35 Stug III Ausf B - Черепаха с досками

Roman-Nord
Спасибо, Роман!

bronco 06.12.2024 - 10:09

Доброго дня.
На большинстве архивных фото не доски а скорее брус, который предназначен для крепления к гусеницам и самовыкапывания в случае застревания штуга в грязи.....
